多功能數據采集儀TMR-300系列可根據測量目的連接多種傳感器測量單元，構建多通道數據采集系統。它小型輕量，不僅可以在現有結構如機械、橋梁等有限空間內輕松安裝，而且可實現移動物體如汽車、飛機和船舶上的測量。一臺控制單元最多可同時控制10臺測量單元，測量單元也可根據需要分布放置在傳感器附近。

分布連接1

通過延長連接控制單元TMR-311和測量單元間的連接線纜，可將測量單元安裝在狹小空間內。

分布連接2

兩臺控制單元間的距離最多可延長至100米進行同步測量，可實現大范圍的多點測量（最多同步連接4臺控制單元，320通道）。

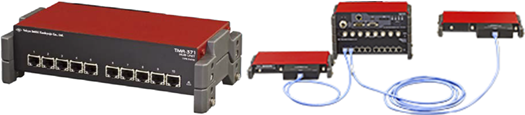

分布連接3

使用分布單元TMR-371，最多可分布連接10臺測量單元，最長100米。每個測量單元都可放置在傳感器附近，因此可大大節省傳感器布線和人力成本。

長時間連續測量

將控制單元TMR-311通過LAN線纜連接到個人電腦，測量數據可直接記錄到電腦中，無需局限于TMR-311或者SD卡的存儲容量，適合長期測量如疲勞測試等。

產品特點

? 最多測量80通道（同步連接4臺控制單元最多可測320通道）

? 單元間的分布連接

? 支持高分辨率模式（0.1×10-6）（全橋應變單元和應變1G2G4G單元）

? 采樣速度最高達100kHz

? 提供USB和LAN接口

? 最大支持32G SD卡

? 斷電恢復后自動重啟測量

? 配備UPS電路

? DC電源供電

? 結構緊湊防振，適于車載測量

? 可根據需要組合多種測量單元

? 支持多種傳感器輸入，如應變、溫度、電壓、轉速等

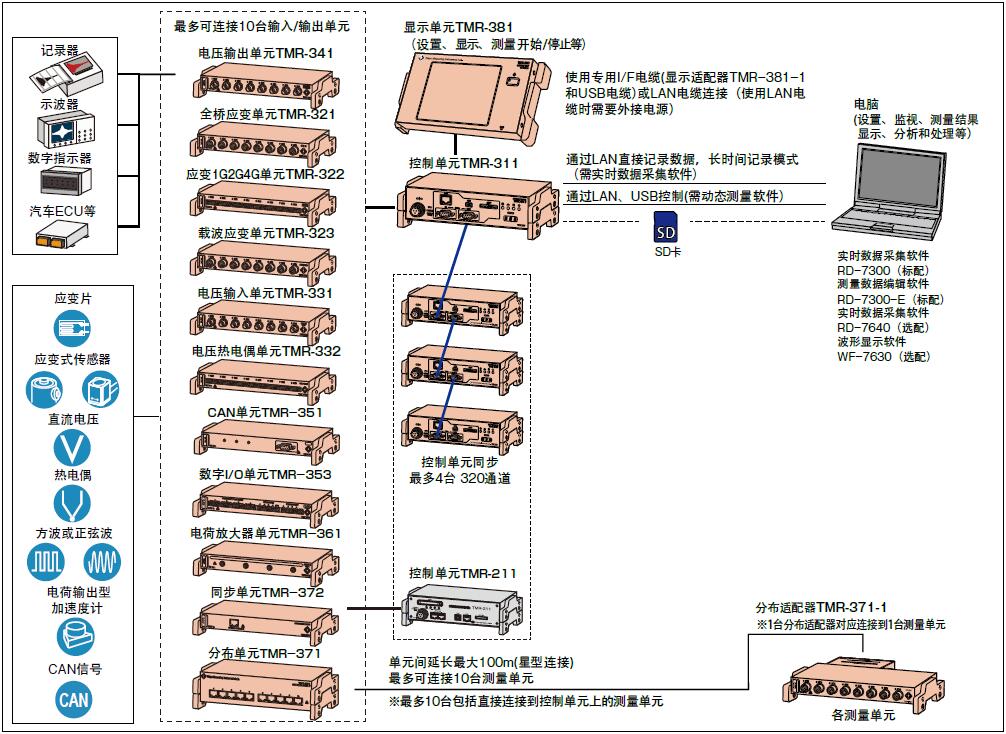

系統框圖

產品規格

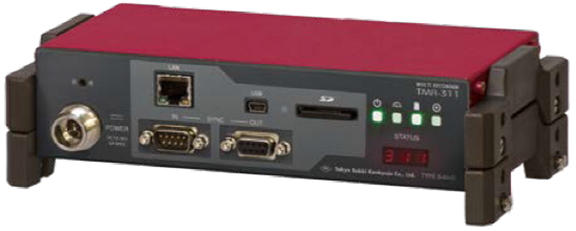

控制單元TMR-311
TMR-311是多通道數據采集系統的主要部件，用于控制各種測量，為單元供電，并獲取測量數據。 一臺TMR-311可以控制10個測量單元，最多用于80通道。
型號		TMR-311
通道數		最多80通道
采樣速度		0.01~0.09ms (0.01 ms為單位)
		0.1~0.9ms (0.1 ms為單位)
		1~20000ms (1 ms為單位)
		512, 1024, 2048, 4096, 8192 Hz
觸發功能	數據出發	任意通道的數據
		（任意輸入值或與從開始的相對值）
	命令觸發	界面命令
	定時觸發	實時，間隔
多單元同步		TMR-311×4（最大320通道）同步采樣、同步觸發 控制單元最大間隔100m
存儲		SD卡，4G~32G（SDHC高速模式CLASS10）
指示燈		LED燈（狀態、IP地址等）
使用環境		0~+50℃，相對濕度低于85%（無結露）
端口		LAN,USB
尺寸		200(W)×50(H)×100(D) mm
		(突出部位除外)
重量		約 900g（含防護橡膠）
電源		DC 10V~30V 0.6A max.(供電12V時，主機)
		AC 100~240V 50/60Hz 100VA max. (可選AC適配器)

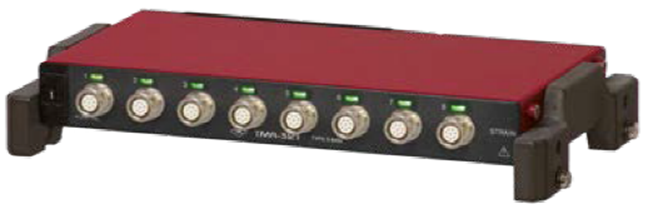

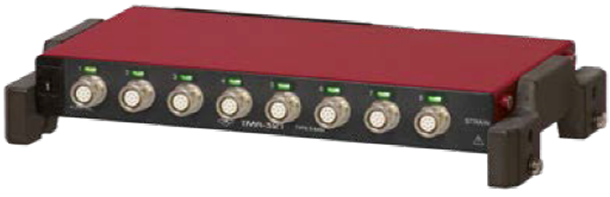

全橋應變單元TMR-321
TMR-321是全橋應變測量單元，也可以使用可選的衰減器電纜（CR-4010）進行電壓測量。
型號		TMR-321
通道數		8
輸入		應變 (全橋), 電壓 (使用選配的CR-4010時)
適用的應變計電阻		120~1000Ω
電橋激勵電壓		DC 0.5V, 2V
測量范圍		±20000×10-6應變（電橋激勵DC 2V）
		±80000×10-6應變（電橋激勵DC 0.5V）
測量精度		±20000/10000/5000×10-6應變范圍 ±0.1%FS（在 23℃±5℃時）
		±2000×10-6應變范圍 ±0.2%FS（在 23℃±5℃時）
尺寸		200(W)×25(H)×100(D)mm
		(突出部位除外)
重量		約 550g（含防護橡膠）
電源		DC 10V~30V 0.2A Max.
		(12V)由TMR-311供電

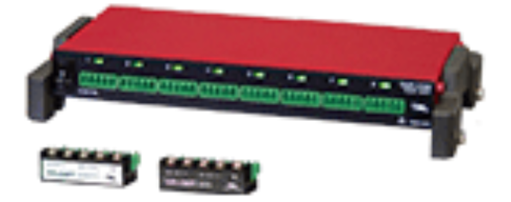

應變1G2G4G單元TMR-322
TMR-322為應變測量單元，附帶的可拆卸橋盒用于將應變計以1/4橋三線、半橋配置連接。訂購時可選擇SB-120T (120Ω) 或SB-350T (350Ω)。同時附帶用于全橋配置連接的接線端子。
型號		TMR-322
通道數		8
輸入		應變 (1/4橋3線，半橋，全橋)
適用的應變計電阻		120Ω ~ 1000Ω
電橋激勵電壓		DC 0.5V, 2V
測量范圍		±20000×10-6應變（電橋激勵DC 2V）
		±80000×10-6應變（電橋激勵DC 0.5V）
測量精度		±20000/10000/5000×10-6應變范圍 ±0.1%FS（在 23℃±5℃時）
		±2000×10-6應變范圍 ±0.2%FS（在 23℃±5℃時）
尺寸		200(W)×25(H)×100(D)mm
		(突出部位除外)
重量		約 550g（含防護橡膠）
電源		DC 10V~30V 0.2A Max.
		(12V)由TMR-311供電
載波型應變單元TMR-323
TMR-323使用載波電橋激勵電路測量全橋應變，可以很好地抵抗由電磁感應和商用電源引起的噪聲，因此適合現場測試。
型號		TMR-323
通道數		8
輸入		應變（全橋）
適用的應變計電阻		120~350Ω
電橋激勵電壓		DC 0.5Vrms, 2Vrms 5kHz
測量范圍		±20000×10-6應變（電橋激勵2Vrms）
		±80000×10-6應變（電橋激勵0.5Vrms）
測量精度		±0.3%FS（在 23℃±5℃時）
尺寸		200(W)×25(H)×100(D)mm
		(突出部位除外)
重量		約 660g（含防護橡膠）
電源		DC 10V~30V 0.3A Max.
		(12V)由TMR-311供電

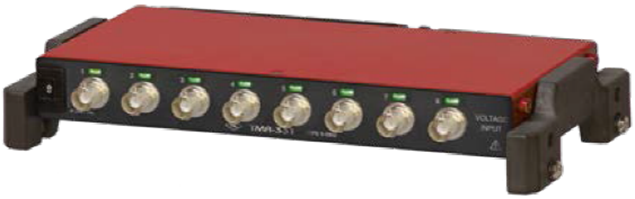

電壓輸入單元TMR-331
TMR-331用于±52V的電壓測量。
型號		TMR-331
通道數		8
輸入		單端(不平衡)
		通道隔離
測量量程		±52V
設置范圍		±52V, ±20V, ±10V , ±5V , ±1V
尺寸		200(W)×25(H)×100(D) mm
		(突出部位除外)
重量		約 550g（含防護橡膠）
電源		DC 10V~30V 0.25A Max.
		(12V)由TMR-311供電

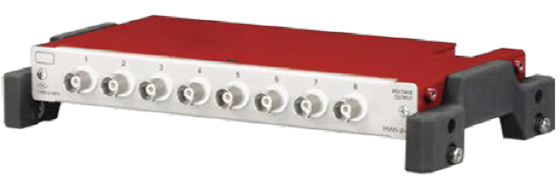

電壓輸出單元TMR-341
TMR-341為電壓輸出單元，可將從其他測量單元獲取的應變、溫度等數據轉換為模擬電壓信號。
型號		TMR-341
通道數		8 (BNC 接口)
輸出信號		從其他測量單元獲取的測量數據的電壓輸出
		(可任意設定輸出的測量通道)
		最多四通道的加減運算結果輸出
輸出電平		±10V, ±5V, 0 ~ +5V (5kΩ負載)
輸出精度		±0.5%FS
尺寸		200(W)×25(H)×100(D)mm
		(突出部位除外)
重量		約 550g（含防護橡膠）
電源		DC 10V~30V 0.3A Max.
		(12V)由TMR-311供電
分布單元TMR-371
TMR-371是用于分布連接的接口單元，最多可以星型結構連接10臺測量單元（使用STP電纜，最長100m）。
型號		TMR-371
分布單元連接數量		1臺(對應1臺TMR-311)
測量單元連接數量		10臺(包括直連TMR-311的測量單元)
尺寸		200(W)×50(H)×100(D)mm
		(突出部位除外)
重量		約 800g（含防護橡膠）
電源		DC 10V~30V 0.35A Max.
		(12V)由TMR-311供電
分布適配器TMR-371-1
分布適配器使用時安裝在測量單元的后側，使用STP電纜（最長100m）連接到分布單元TMR-371。由于傳感器輸出是在傳感器附近數字化并傳輸?shù)?，因此可?shí)現穩定的測量并且節省傳感器電纜。
型號		TMR-371-1
分布適配器連接數量		10臺(對應1臺TMR-371)
測量單元連接數量		1臺
延長距離		100m Max.
尺寸		130(W)×25(H)×50(D)mm
		(突出部位除外)
重量		約 150g

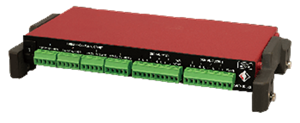

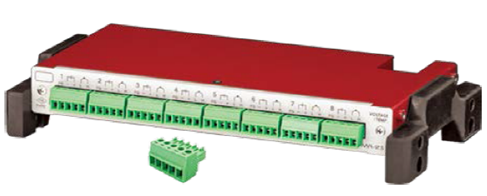

熱電偶/電壓?jiǎn)卧猅MR-332

TMR-332可使用T、K、J型熱電偶測量溫度；可測量±20V直流電壓。脫卸式接線端子使接線更容易。

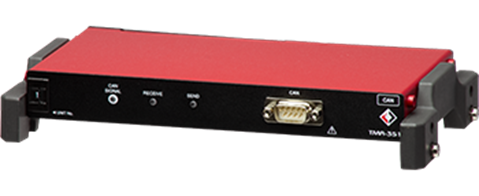

CAN單元TMR-351

內置CAN接口，可從CAN總線記錄和輸出數據 同時測量車輛集成控制信號、加速度、扭矩和應力，實現控制系統分析

對旋轉編碼器和速度傳感器的數字脈沖進行計數和頻率測量；

配備各種測量所需的數字輸入/輸出，例如觸發（測量開始）信號輸入、采樣時鐘信號輸入/輸出、警報（上限/下限設置）輸出。

更高的頻率響應和更高的工作溫度范圍；
兼容其他制造商的電荷輸出型壓電式加速度計

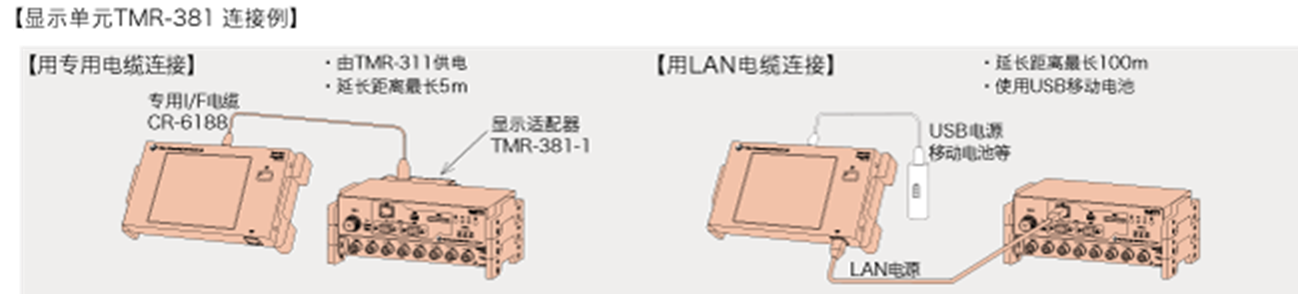

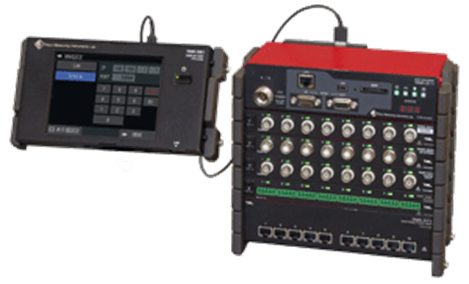

顯示單元TMR-381

了解更多，請咨詢歐美大地！
