起重機械一般工作環境惡劣，且頻繁地承受各種載荷的反復作用，為了確保其安全狀態，避免起重臂斷裂、傾覆等事故發生，必須采取相關安全檢測，其中包括對金屬結構的檢測。
近幾年，由于起重機的大范圍使用，國內對起重機結構安全、斷裂失效等問題進行了許多研究，如采用應力測試系統對平頭塔機起重臂斷裂失效進行分析[1]；采用應力測試評估老舊起重機金屬結構[2]；應力測試結合無損檢測在起重機專用梁式吊具安全評估[3]；腹板加高門式起重機的應力測試及分析，以判定改造后的設備是否滿足工況需求[4]。
應力測試是驗證起重機金屬結構承載能力的直接、有效的手段。測量金屬結構主要受力部位的應變、應力，進行強度、剛度校核，并且可通過動態測量，測出結構的動態特性。
起重機械金屬結構應力測量主要分為：
|
|
|
|
驗證結構強度（剛度）是否滿足理論計算要求。例如，新產品鑒定性檢測。
|
產品改進，確定安全儲備，減輕結構自重。
|
|
|
|
|
各種設計產品的方案比較、試驗研究性檢測。
|
產品改造，提高結構承載能力。
|

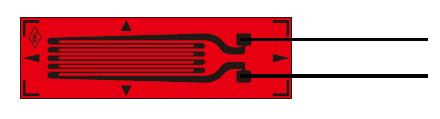

應變電測法是用電阻應變片先測出構件的表面應變，再根據應力、應變的關系式來確定構件表面應力狀態的一種實驗應力分析方法。
以港口起重機械為例，其金屬結構基本上是由角鋼、槽鋼、工字鋼、T型鋼、鋼管等型材或由鋼板焊成的箱形結構所組成。由各種形式材料組成的結構，通常承受拉(壓)、彎、扭等幾種外力的作用，其斷面上的應力分布比較復雜。
-
斷面上通常只有兩種力：正應力、剪應力
-
斷面角點處只有正應力，而無剪應力（相當于單向應力狀態）。正應力的最大值出現在角點處。
-
剪應力的分布形式根據其斷面形狀不同而不同，一般來說，最大剪應力產生在中性軸處（主慣性軸處）。
根據應力分布狀態：單向平面應力狀態
主應力方向已知：
軸向受力構件：應變片可在斷面上、下或左、右沿軸向布置。
受彎構件：最大彎矩處斷面的邊緣或四角沿軸向布置。
壓彎構件：斷面上四角不少于四片軸向布置。
主應力方向未知：
受彎構件的正應力與剪應力較大的部位；
斷面形狀不規則或有突變處；
匯交力系的桿件節點部位。
在單向拉伸或壓縮外力作用下，沿軸向應力方向貼應變片
平面應力狀態（主應力方向已知）
沿x和y的方向各貼一枚應變片（或直角應變花）
平面應力狀態（主應力方向未知）

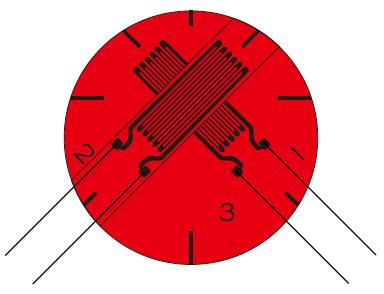

在被測構件上的同一個測點以三個不同的方向進行測量（如0°-45°-90°三軸應變花），并對3個不同方向上的應變進行測量，根據公式求出主應力與主應力的方向
對稱結構斷面：可適當減少布片、數量，例如單邊布片。
檢驗主要承載構件在額定載荷或不同工況靜載作用下的結構強度，并進行安全評估。
-

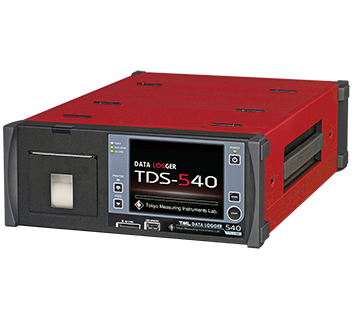

測量技術實現高精度、高穩定性
-
強大的內部存儲和UPS電路保證數據的存儲
-
最大1000通道擴展（結合外部擴展箱）
-
0.1微應變的高分辨率模式
-
配備帶觸摸屏的彩色液晶顯示器
-
內置高速打印機
-
可通過瀏覽器實現遠程數據采集功能
檢驗起重機在動態載荷作用下主要承載金屬結構的動應力水平，根據頻譜分析等確定構件強度。
-

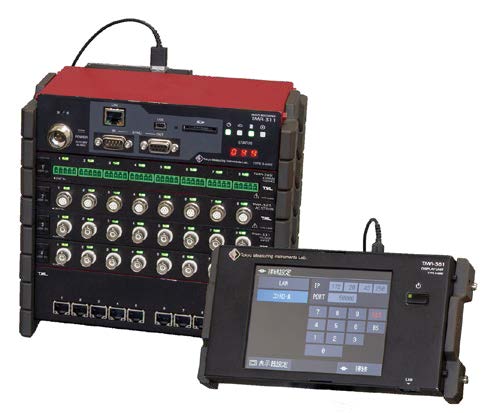

小型、輕量、模塊化、直流驅動，適合現場測量
-
根據不同的測量目的和傳感器類型，自由組合多種測量單元
-
100kHz高速采樣
-
0.1微應變的高分辨率模式
-
支持多種分布連接，滿足大范圍多測點的要求

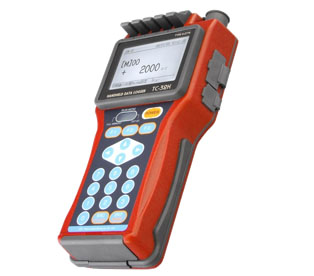

測點數量較少、現場快速檢查測量和確認，可以選擇手持式動靜態應變儀。
-
一觸式快速插頭輕松連接
-
間隔睡眠功能實現自動測量
-
最多可記錄20個通道的傳感器模式、系數和初始值的設置以及測量值，可采集多個現場點的測量數據再做后續處理
-
高亮度LCD顯示屏，操作簡單
-
低功耗，堿性電池供電，方便現場更換
-
防濺水結構較好保證在戶外安全使用
-
手持式，體積小，重量輕
-

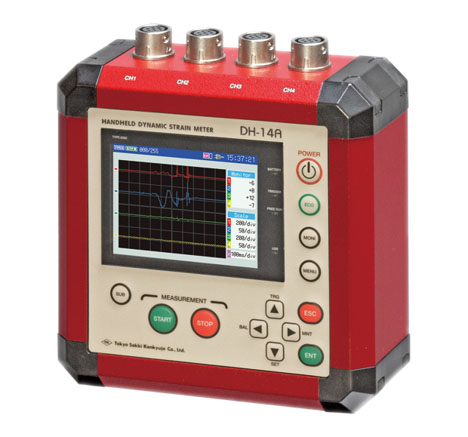

4通道同時采樣，具備觸發測量和自由測量模式
-
最快采樣為50微秒（20kHz）（單通道模式下）
-
彩色液晶顯示器，清晰顯示數值和波形
-
干電池供電，最長續航達6小時
-
標配適合手持使用的單肩包、標配軟件
