土的抗剪強度是指土體抵抗剪切破壞的極限能力。在外荷載作用下，土體中將產生剪應力，當土中某點的剪應力達到土的抗剪強度時，土就沿著剪應力作用方向產生相對滑動，該點便發生剪切破壞。隨著外荷載的增大，地基中達到強度被破壞的點越來越多，最后形成一個連續的滑動面，這時建筑物的地基或土坡就會失去整體穩定而發生土體滑動，從而造成工程事故。
工程實踐和室內試驗都證實了土是由于受剪而產生破壞，剪切破壞是土體強度破壞的重要特點，因此，土的強度問題實質上就是土的抗剪強度問題。
在工程中與土的抗剪強度有關的工程問題有三類：

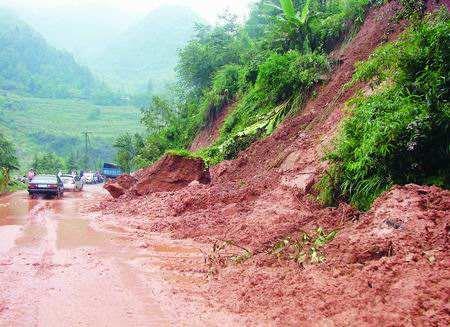

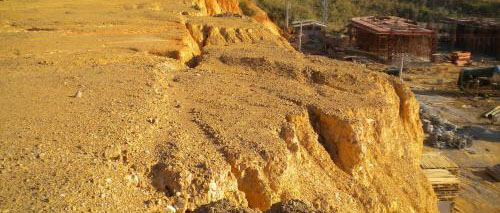

第一類是以土作為建造材料的土工構筑物的穩定性問題，如土壩、路堤等填方邊坡以及天然土坡等的穩定性問題。

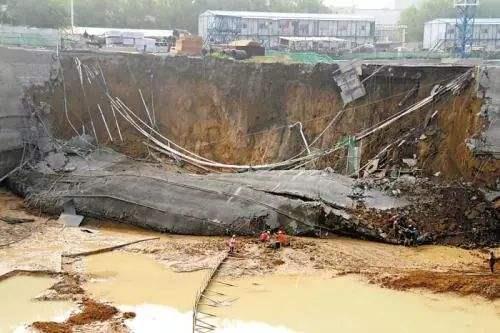

第二類是土作為工程構筑物環境的安全性問題，即土壓力問題，如擋土墻、地下結構等的周圍土體，它的強度破壞將造成對墻體過大的側向土壓力，以至可能導致這些工程構筑物發生滑動、傾覆等破壞事故。

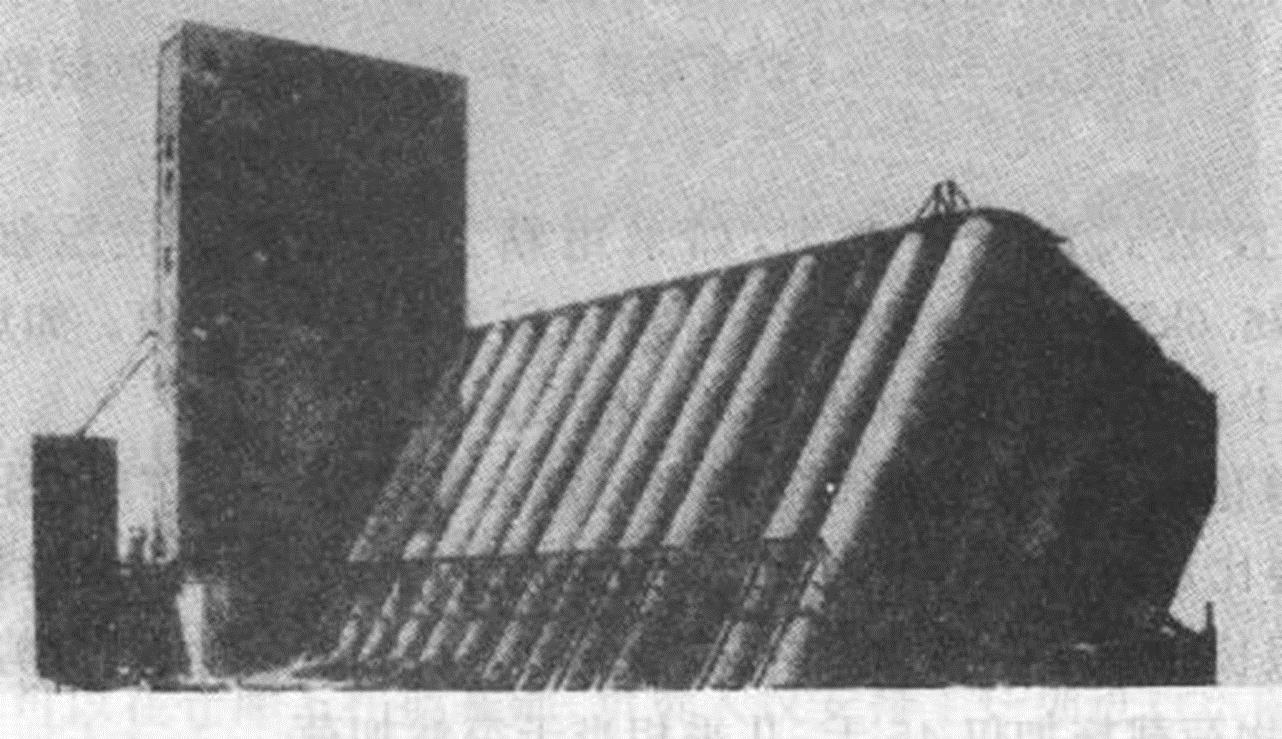

第三類是土作為建筑物地基的承載力問題，地基土體產生整體滑動或因局部剪切破壞而導致過大的地基變形，將會造成上部結構的破壞或影響其正常使用功能。

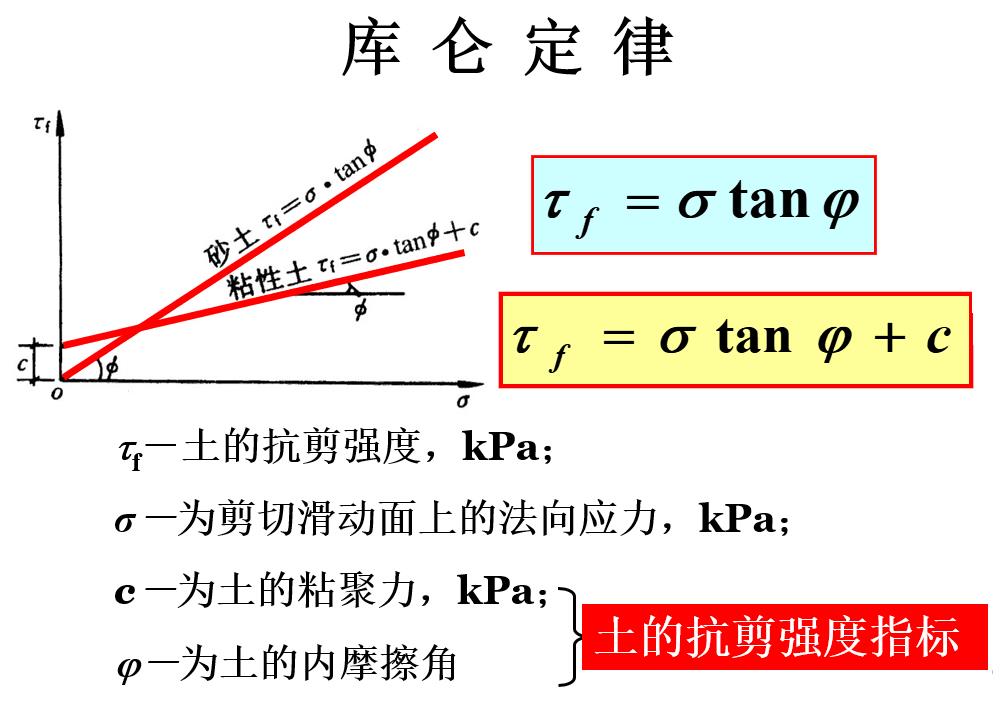

土體發生剪切破壞時，將沿著其內部某一曲面（滑動面）產生相對滑動，而該滑動面上的切應力就等于土的抗剪強度。1776年，法國學者庫侖通過一系列土的強度實驗，于1776年總結出土的抗剪強度定律：
測定土的抗剪強度指標的試驗方法主要有室內剪切試驗和現場剪切試驗二大類：

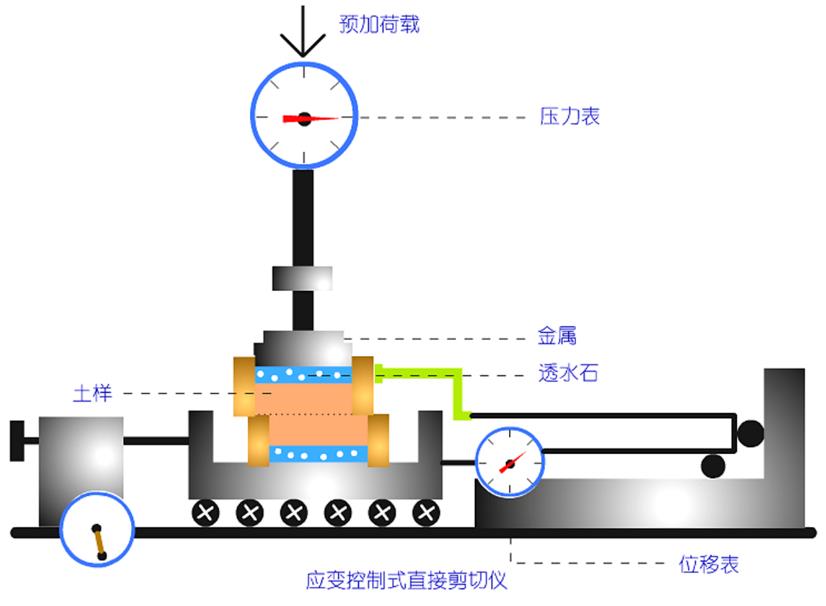

直剪儀示意圖

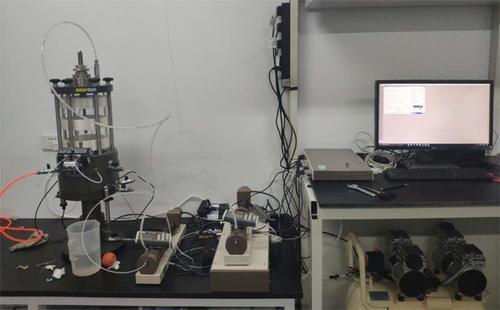

三軸壓縮儀

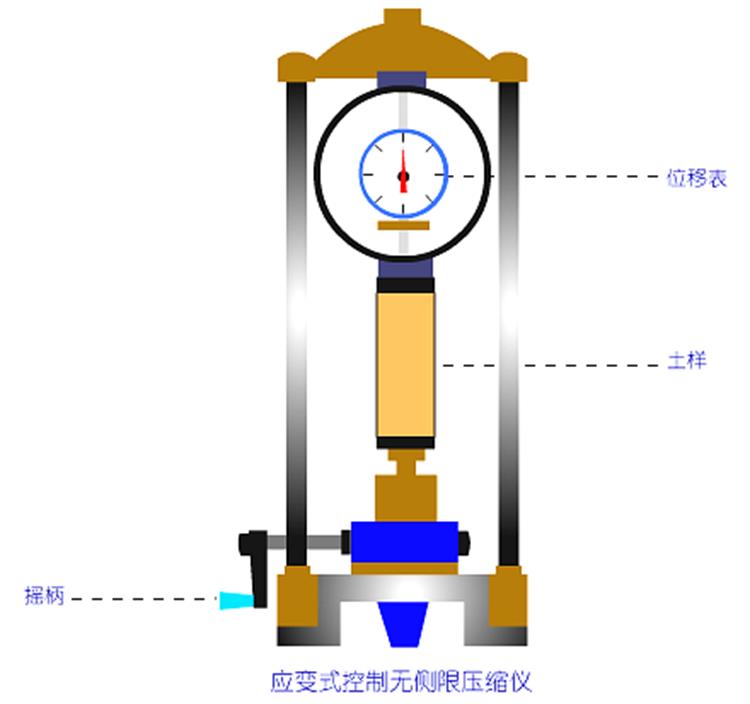

無側限壓縮儀示意圖
但是，傳統測量土體抗剪強度的方法存在諸多不足。
|
|
|
|
|
剪切面不一定是試樣抗剪能力最弱的面；
剪切面上的剪應力分布不均勻，而且受剪切面的面積愈來愈??；
不能嚴格控制排水條件，測不出剪切過程中孔隙水壓力的變化。
|
|
|
操作復雜，主應力方向固定不變，而且是在令σ2 = σ3的軸對稱情況下進行的，與實際情況不符合。
|
|
|
|
|
|
|
鑒于傳統試驗方法的種種不足，工程科技人員研制出了一種新型巖土體抗剪強度原位測試方法——鉆孔剪切試驗。鉆孔剪切試驗儀可以在現場鉆孔中或者機械成孔、人工成孔中進行試驗，經計算即可得到孔中相應部位土的粘聚力和內摩擦角(φ)。該試驗方法對土的擾動小，具有原位測試的優點。
鉆孔剪切試驗是將一個帶有水平環形鋼齒的探頭，放置在一個直徑63mm的鉆孔中。通過膨脹探頭，施加徑向的壓力σ，水平鋼齒就會插入到孔壁的巖土體中。鉆孔剪切試驗的基本原理如圖所示。

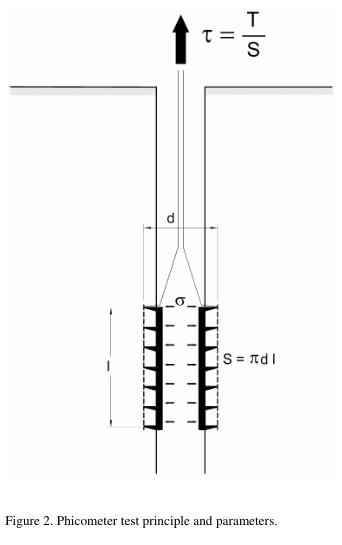

鉆孔剪切試驗基本原理
保持徑向壓力σ不變，向上拉起探頭，對孔壁巖土體進行剪切，拉力為T，從而可以計算出土體的抗剪強度：
如此這樣，每一步加載都能計算出一對(σ i , τ i )值。通過將這些成對的值描繪到坐標軸中可以擬合得到一條直線，可以通過這條直線得到剪切參數c和?值，這個與庫侖包絡的粘聚力和摩擦角相符。得到的原位剪切參數稱為粘聚力ci和摩擦角?i，它們只是過渡值，可以通過這兩個值導出常用的抗剪強度參數值。
鉆孔剪切儀包含以下四個部分：探頭、鉆具、地面設備、輔助工具。

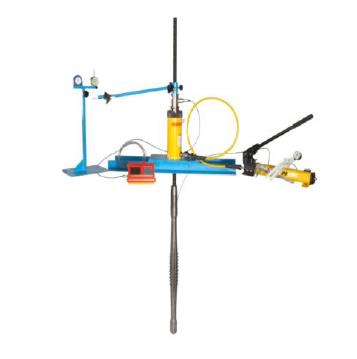

鉆孔剪切儀試驗裝置
探頭由一個單一的可膨脹的元件組成，內部有一個特殊的開縫的管，這個特殊的開縫管由以下幾部分組成：①中心區域由1個堅硬的殼組成，這個硬殼上裝有水平的齒，這個是主要的測量裝置。②兩個外部區域由幾個薄的長條組成，薄條像彈簧一樣工作。
鉆具是由直徑32mm的鉆機桿組成的，最頂端的那根鉆孔調節桿必須整個長度布滿螺紋。一套標準的頂端鉆孔調節桿至少由以下3種規格組成：①1×0.4m長桿；②1×0.8m長桿；③1×1.2m 長桿。
① 拉力系統。由千斤頂提供拉力，通過拉力表測得拉力值。
② 壓力-體積控制單元。通過壓力-體積控制單元控制探頭的壓力和膨脹量。
③ 垂直方向變形測量系統。通過千分表測量垂直位移。
鉆孔的質量是進行準確測量的一個最根本的控制因素，鉆孔直徑dt必須在以下范圍之內：
62mm＜dt＜65mm
鉆孔的長度一定不能超過測試深度1.5米。在顆粒土中，需要使用濃泥漿對鉆孔進行護壁，護到測量深度上方1m 處。每次測試時，只能將鉆孔鉆到需要的深度。
將探頭豎直放置在壓力-體積控制單元旁邊，測出探頭的中部高度Zs和千分表的高度 Zc。體積按照每級100cm3 增量逐步地從200cm3增加到600cm3 。在每一級中，通過壓力表讀出相應的壓力Pr，同時用游標卡尺測出第五個或者第六個鋼齒的外直徑ds(毫米)。繪制出修正曲線。修正的壓力Pe通過公式 Pe=Ph+Pr計算得到，Ph代表由于探頭和中央測量裝置間的升高產生的流體靜壓力，Ph=10*(Zc-Zs)。
安裝設備，測出鉆孔中的水位高度，將探頭下放到想要的深度。

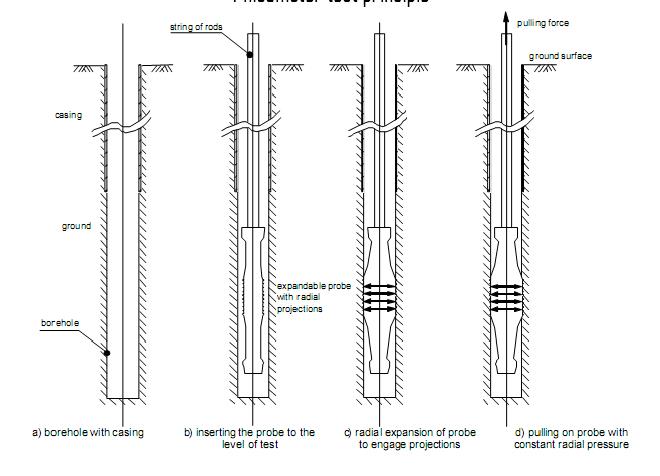

鉆孔剪切試驗測試原理示意圖
a:鉆孔及安放套管；b.將探頭放到測試的深度
c.徑向擴張?zhí)筋^進行測量；d.在持續的徑向壓力下向上拉探頭
繪制曲線：V=f(p) 和 V=f(d)。這里，p 代表校準壓力，d 代表探頭的外直徑。可以使用一個曲線調整程序進行優化， V=f(p)曲線是一個指數函數， V=f(d)曲線是一個線性函數。
修正的正應力pc 、剪應力T的計算
對于每個加載步驟，修正的正應力、pc，施加到土體上的力按下式計算：
① 如果鉆孔從孔口到測試位置是干的：
pc = pM + (zc - zs) x Γw – pe
② 如果鉆孔充滿了水或者泥漿：
pc = pM + (zc - zw) x Γw - pe
在這里：
pM 代表壓力表上的讀數；
zc、zs、zw分別代表控制單元、探頭和水位的高度；
pe 代表從與 VF 相符的標準曲線上讀出的標準壓力；
Γw 代表水的密度=10 kN/m3
加載步驟中，剪切破壞的強度，t，按照下式計算：
t = Tmax/S
這里，Tmax 代表加載過程中測得的最大拉力；S 代表剪切表面的面積。
S = π .d . L
L 代表探頭的有效長度，對于標準探頭，L=23cm；直徑d，從與體積 VF 相符的標準曲線上讀出。
對于每一加載步驟，均可以獲得以下內容：
dVD = VD1' - VD30"
VF - VD = VF - VD1
可以繪出下面的曲線：
dVD 體現了 pc 的作用，此曲線稱為“蠕變曲線”。VF–VD 體現了pc的作用稱為“膨脹曲線”。V體現了pc的作用，它凸顯了每一加載步的VD1'和VF。
從這些圖中，任何最終的異常都可以看到，通過觀察，可以將異常點從特征曲線上去掉。
將成對的（t, pc）繪制到圖上，自然會產生正確的堆點圖形，可以繪出特征曲線，得到以下值：
Φi=原位內摩擦角
ci=原位粘聚力
可以按照以下步驟進行計算：
①剔除異常點后，通過最小二乘法對土體特征曲線進行修正。
這里，n 是點的個數。
②對于粘聚力接近于0的土，精確讀數會導致獲得的粘聚力小存在較小的偏差。為了避免這種情況，可以通過取平均值的方法重新調節參數特性，方法如下：
隨著經濟的發展，城市化進程不斷推進，居住于城市中的人越來越多。近些年來關于“垃圾圍城”的新聞屢見不鮮，對垃圾填埋場的城市固體廢棄物的巖土力學特征研究越來越緊迫了。在垃圾填埋場穩定性設計和管理的研究中，剪切強度的研究是必須的。城市固體廢棄物的材料非常復雜，它們的成份隨時間以及在不同的地方差異是很大的。它們的粒度不僅包含很大塊的物體，還包含非常小的以及纖細的物體，這些會影響它們的剪切強度。
下圖是用鉆孔剪切儀對一個垃圾填埋場的固體廢棄物測得的結果，場地位于比利時某地，18m深處。這個試樣已經按照垃圾處理的規定進行了壓縮。

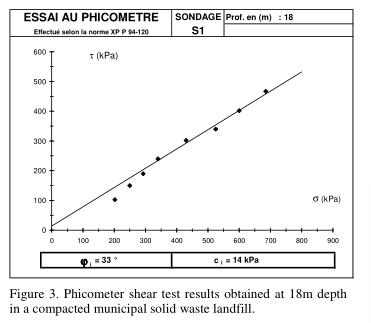

▲ 18m深度城市壓縮固體垃圾鉆孔剪切試驗結果
在這幅圖中，除了最開始的兩個點，其它試驗測得的點在同一條直線上，由此可以得到原位測試粘聚力為14kPa，摩擦角為33°。這些值與高剪切強度的材料相符，很像顆粒土的特征。
采用同一種方法，進行另外一個測試，在14m深度進行（下圖），得到了完全不一樣的值，顯示了測試區域固體廢棄物的另外一種特征。原位粘聚力和摩擦角分別為26kPa和18°。在這個案例中，這種土的行為可以看作是與粘性土相同。

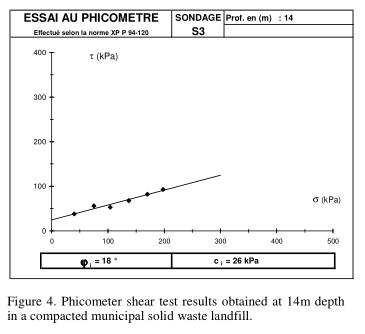

▲ 14m深度城市壓縮固體垃圾鉆孔剪切試驗結果
這兩個試驗對同一種材料表現出了兩種不同的行為，而且顯示出了它們剪切特征較大的差異。因此，選擇相應的特性和剪切強度的設計值時必須非常慎重，特別是在一些開展了很多個試驗的案例中。
下圖中顯示了這樣的一個分布類型，圖中所有原位剪切測試的測量值取自于同一個固體廢棄物填埋場，具有代表性。

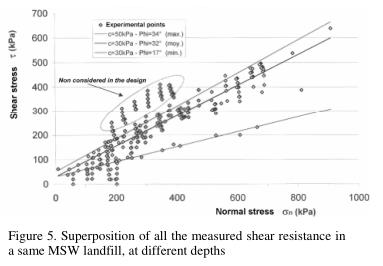

▲ 同一個垃圾填埋場不同深度全部抗剪強度分布圖
從圖中可以看出，這個壓縮的城市固體垃圾的摩擦角為17到34°，粘聚力為30到50kPa，這個為設計值。
工業中燃煤的燃燒產生大量的灰渣，根據相關的條例，一些灰渣可以用于建筑業，另外，也可以用于填埋場地。對于燃煤灰渣的巖土工程特性的研究越來越受到人們的關注。
下圖顯示的是一個典型的鉆孔剪切試驗結果，這個試驗是在一個燃燒灰堆的1.4m深度測試的。這些燃煤灰渣大約是一年前產生的，達到了某種固結的程度。

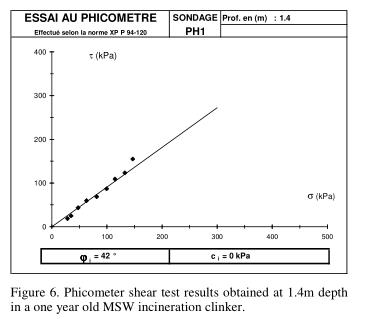

▲ 燃煤灰渣填埋場一年后1.4m深度鉆孔剪切試驗結果
從這幅圖中可以看到，大多數的試驗點在同一條直線上，由此可以得到摩擦角為42°，沒有粘聚力，表現出了一種與粗顆粒材料相似的特征。
