9月1日起2020版《公路工程基樁檢測技術規程》正式實施

發布時間：2020-08-27 瀏覽次數：46476 來源：歐美大地

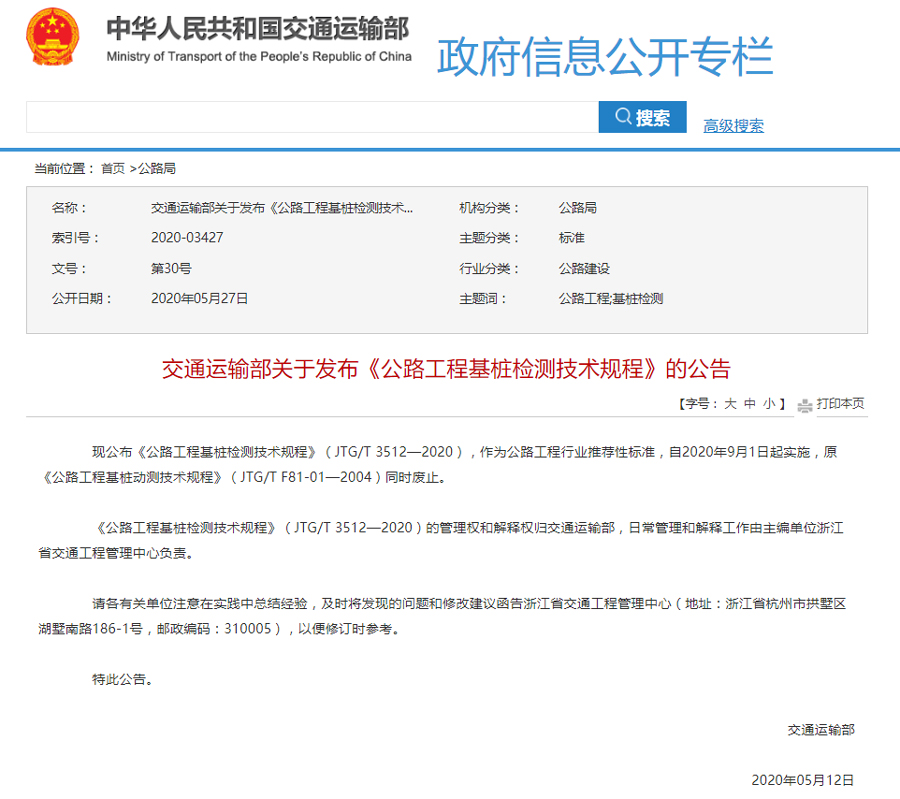

公告

現公布《公路工程基樁檢測技術規程》（JTG/T 3512—2020），作為公路工程行業推薦性標準，自2020年9月1日起實施，原《公路工程基樁動測技術規程》（JTG/T F81-01—2004）同時廢止。

《公路工程基樁檢測技術規程》（JTG/T 3512—2020）的管理權和解釋權歸交通運輸部，日常管理和解釋工作由主編單位浙江省交通工程管理中心負責。

請各有關單位注意在實踐中總結經驗，及時將發現的問題和修改建議函告浙江省交通工程管理中心（地址：浙江省杭州市拱墅區湖墅南路186-1號，郵政編碼：310005），以便修訂時參考。

特此公告。

交通運輸部

2020年05月12日

修訂背景及定位

基樁應用領域的擴大（如跨海大橋、海上連島大橋、軌道交通等）、設計的需求、樁型的發展（軟土地區預制管樁向大直徑發展，灌注樁向大直徑、超長樁發展）、檢測技術和施工工藝的發展，對檢測的技術和方法提出了新的要求。近年來，各行業的相關規范也在逐步進行更新、修訂。原《規程》自2004年實施，《規程》中僅有基樁動測內容，在多年發展過程中出現了短板。為規范公路工程基樁質量檢測，交通運輸部組織完成了《規程》的修訂工作。

新版《規程》在低應變反射法、高應變法、超聲波法的基礎上，新增了成孔質量檢測、單樁豎向抗壓靜載試驗、單樁豎向抗拔靜載試驗、單樁水平靜載試驗和鉆孔取芯法。檢測內容和檢測方法涵蓋了目前國內外常用的、普遍認可、且比較成熟的檢測方法和檢測技術，體現了我國公路工程的特點。

主要修訂內容

在充分吸納交通運輸行業試驗檢測新研究成果及原《規程》實施使用經驗的基礎上，進行了大量的理論研究與試驗驗證。主要修訂內容包括：

增加了成孔質量檢測、單樁豎向抗壓靜載試驗、單樁豎向抗拔靜載試驗、單樁水平靜載試驗和鉆孔取芯法。
適用范圍調整為適用于公路工程基樁承載力、樁身完整性及成孔質量檢測。
新增了基樁承載力、成孔質量檢測的相關規定。修改了樁身完整性的分類原則。
明確了低應變反射波法的使用條件，補充了對樁端信號的要求，提出樁身完整性類別評判應結合時域或頻域曲線的完整性，并結合場地的巖土工程特征、成樁工藝、施工記錄和設計樁型等因素綜合分析評判。
高應變法檢測中規定“檢測單樁豎向抗壓極限承載力時，應具有同一條件下的動-靜試驗對比資料和實測經驗，并應全部采用實測曲線擬合法”。調整了CASE法的適用條件。新增混凝土樁的樁頭加固處理、對實測波形的要求、錘擊信號作為計算依據的標準、錘擊能量的要求等,明確了檢測數量規定。
完善了超聲波法檢測方法，提出了聲測管的材料、厚度及布置數量、方法等要求，調整了聲速數據處理方法。樁身完整性類別判定依據可根據各剖面的可疑缺陷區的分布、可疑缺陷區域測點的聲參量偏離正常值的程度和接收波形變化情況，結合樁型、地質情況、成樁工藝等因素進行綜合評判，更切合現場實際情況。
增加了各檢測方法中檢測參數對應檢測設備的具體要求。

為兼顧我國地域特征和不同等級公路項目的適用性，《規程》為同一技術參數提供了多種測試方法，并明確了各測試方法的適用范圍。

檢測方法一覽表▼

檢測方法		檢測目的及內容
成孔質量檢測		檢測混凝土灌注樁成孔的孔徑、孔深、樁孔傾斜度及沉淀厚度
單樁豎向抗壓靜載試驗		確定單樁豎向抗壓極限承載力；評判豎向抗壓承載力是否滿足設計要求；通過樁身內力測試，測定樁側及樁端阻力
單樁水平靜載試驗		確定單樁水平臨界荷載和極限承載力，推定土抗力參數；評判水平承載力或水平位移是否滿足設計要求；通過樁身內力測試，測定樁身彎矩。
低應變反射波法		檢測樁身缺陷及位置，評判樁身完整性類別。
高應變法		分析樁側和樁端土阻力，推算單樁軸向抗壓極限承載力；檢測樁身缺陷及位置，評判樁身完整性類別；沉樁過程監控。
超聲波法	透射法	檢測灌注樁中聲測管之間混凝土的均勻性和樁身缺陷及位置，評判樁身完整性類別。
	折射法	檢測灌注樁鉆芯孔周圍混凝土的均勻性和樁身缺陷及位置，輔助評判樁身完整性類別。
鉆孔取芯法		檢測灌注樁樁長、樁身混凝土強度、樁底沉淀厚度、樁身缺陷及位置，評判樁身完整性類別；評判樁端持力層巖土性狀

被檢樁的選定應具有代表性和滿足工程檢測的特定要求；用于沉樁過程監控的樁型、材質、沉樁工藝及工程地質條件應與工程樁相同。灌注樁的試樁，在成孔后混凝土灌注前，必須進行孔徑、孔深、沉淀厚度及樁孔傾斜度檢測，沒有代表性的樁不應作為試樁。

▼基樁樁身完整性類別

樁身完整性類別		分類原則
Ⅰ		樁身完整
Ⅱ		樁身基本完整，有輕度缺陷
Ⅲ		樁身有明顯缺陷
Ⅳ		樁身有嚴重缺陷

成孔質量檢測

灌注樁的成孔質量檢測應包括孔深、孔徑、樁孔傾斜度及沉淀厚度。專用測量繩可用于檢測灌注樁孔深。接觸式測量方法和超聲波測量方法可用于檢測灌注樁孔深、孔徑、樁孔傾斜度。

檢測儀器設備

專用測量繩宜采用金屬材質，最大量程不宜小于測量孔深的1.2 倍，最小刻度不應大于10mm，端部垂球宜為平底圓錐體，質量不應小于1kg。

接觸式孔徑儀應符合下列規定：

被測孔徑小于1.2m 時，孔徑測量允許誤差±15mm，被測孔徑不小于1.2m 時，孔徑測量允許誤差±25mm。
孔深測量精度應不低于0.3%。

專用測斜儀應符合下列規定：

頂角測量范圍0o～10o。
頂角測量誤差在±10'之間。
分辨率優于36''。
孔深測量精度應不低于0.3%。

超聲波法樁孔測量?jī)x器應符合下列規定：

孔徑測量精度應不低于0.2%。
孔深測量精度應不低于0.3%。

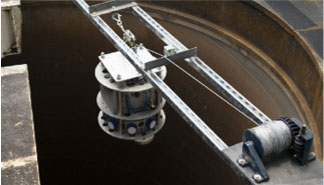

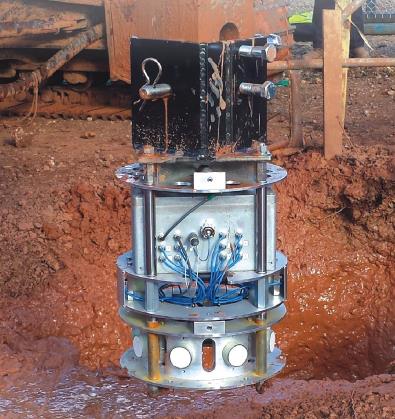

SHAPE成孔質量檢測儀

PDI SHAPE是用于深基礎質量控制的一款經濟實用設備，可測量鉆孔樁、地下連續墻、條形基礎等的開挖尺寸和垂直度。

SHAPE可以將鉆孔樁成孔和其他深基礎開挖的情況，繪制成一個三維輪廓，在澆筑混凝土之前，將孔徑，孔垂直度等參數，以圖形的方式呈現出來。

產品特點

可快速連接旋挖鉆機鉆桿，也可使用絞車作為提升系統；
多通道超聲波掃描；
自動計算孔徑及垂直度
數據采集頻率約1秒/次，支持?jǐn)?shù)據無線采集
支持4通道或8通道同時掃描
支持Sitelink®i技術
內置標定測試功能，提高測試精度
支持泥漿護壁孔內測試
內置電池
測試速度約30cm/秒，可提供360°、2D或3D視圖等不同形式的測試結果

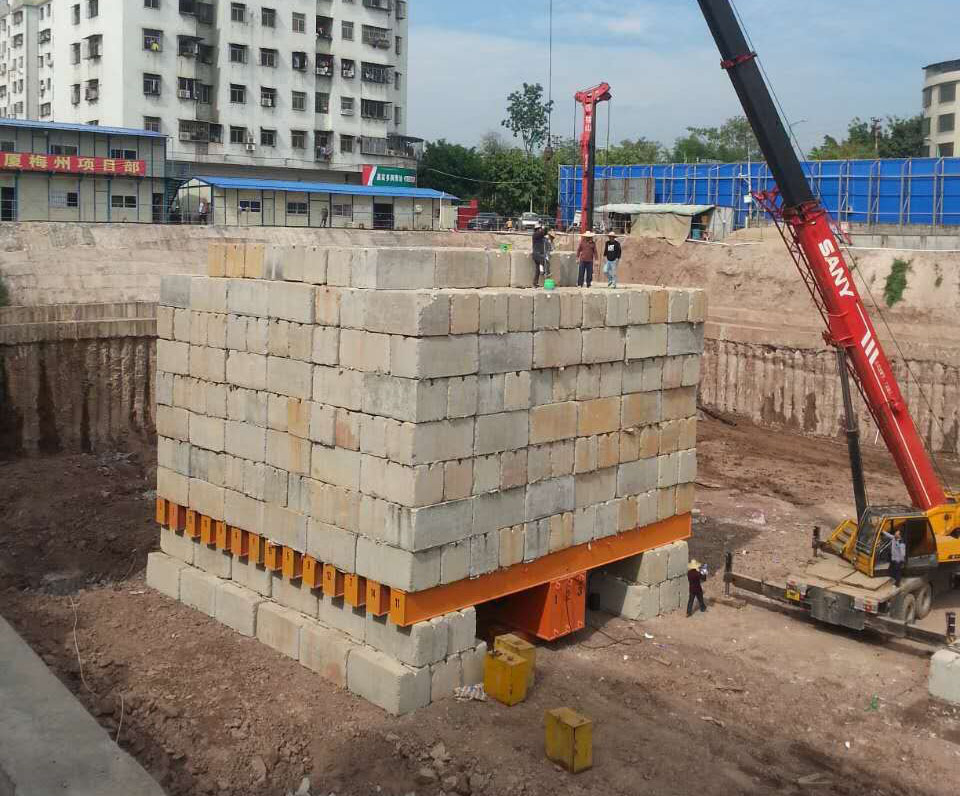

單樁豎向抗壓靜載試驗

單樁豎向抗壓靜載試驗適用于確定單樁豎向抗壓承載力。

當測定樁周各土層側摩阻力、端阻力或截面的沉降量時，可在樁身埋設有測量樁身應變（應力）、樁底反力測量傳感器或位移測量桿。

對工程樁抽樣檢測和評價時，最大加載量宜采用承載力容許值的2.0倍或達到設計要求；檢測數量應滿足設計要求，不宜少于3 根。

為設計提供依據的試驗樁，應加載至樁側與樁端的巖土阻力達到極限狀態；當樁的承載力以樁身強度控制時，可按設計要求的加載量進行，試驗樁數量應滿足設計要求，且不應少于3根。

豎向抗壓靜載試驗應采用慢速維持荷載法。

檢測儀器設備

單樁豎向抗壓靜載試驗檢測儀器設備應包括加載裝置、反力裝置、荷載測量裝置、變形測量裝置等。

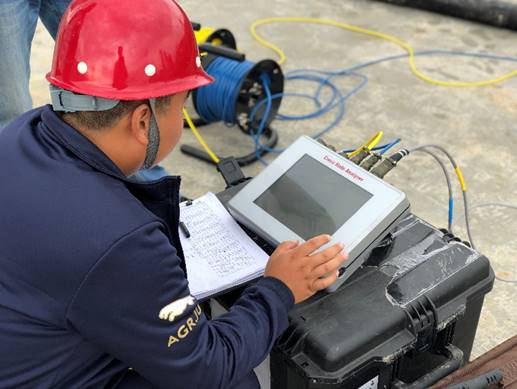

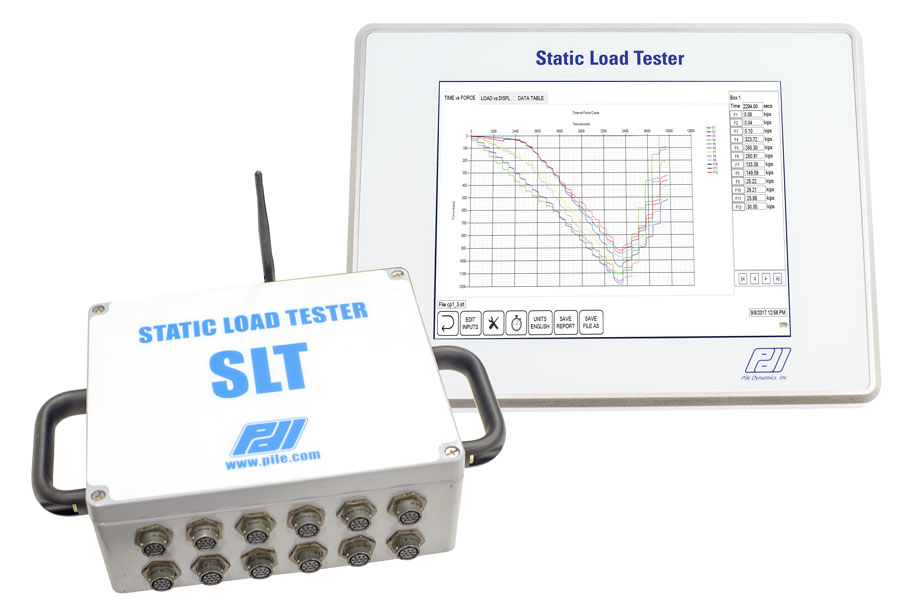

靜載荷測試儀SLT

SLT靜載荷測試儀

SLT是PDI公司研發的樁基靜載荷測試設備，它可以同時連接多個采集盒，自動采集并顯示測試數據。允許用戶監測，分析或者實時解釋測試結果。SLT配置高精度的LVDT傳感器和荷重傳感器，來測試樁頭的位移及荷載，同時SLT也兼容其他傳感器，如數字千分表，機械千分表及千斤頂壓力計等。SLT還具備聯網功能，配合相關軟件，可實現遠程監控。

產品特點

16通道采集（12模擬+4數字），每個數據采集盒具有通用的輸入接口。
遠程數據采集盒，同時連接多個傳感器（最多256個）。
智能無線傳感器，安全、高效。
實時顯示荷載-位移等曲線。

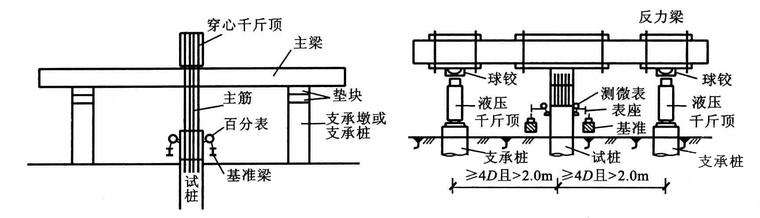

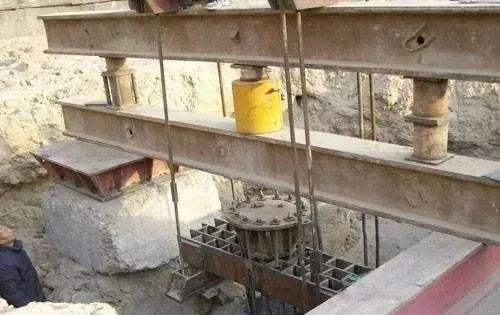

單樁豎向抗拔靜載試驗

單樁豎向抗拔靜載試驗適用于確定單樁豎向抗拔承載力。

當埋設有樁身應變（應力）測量傳感器時或設有位移測量桿時，可直接測量樁側抗拔摩阻力或樁端上拔量。

對抽樣檢測的工程樁，應按設計要求確定最大加載量，檢測數量應滿足設計要求，不宜少于3根。

為設計提供依據的試驗樁應加載至樁側土破壞或樁身結構破壞，試驗樁數量應滿足設計要求，且不應少于3根。

單樁豎向抗拔靜載試驗應采用慢速維持荷載法。

檢測儀器設備

抗拔試驗檢測儀器設備應包括加載裝置、反力裝置、荷載測量裝置、變形測量裝置等。

單樁水平靜載試驗

單樁水平靜載試驗適用于檢測樁頂自由時的單樁水平承載力，推定樁側地基土水平抗力系數。

當樁身埋設有應變（應力）測量傳感器時，可量測相應水平荷載作用下的樁身內力，并由此計算樁身彎矩。

為設計提供依據時，應加載至樁側土體破壞或樁身結構破壞，檢測數量應滿足設計要求，且不應少于3根；對工程樁進行檢測和評判時，應按設計要求的最大水平加載量或最大水平位移量控制，檢測數量應滿足設計要求，不宜少于3根。

被檢樁的位置應根據工程地質條件、設計要求和類似工程經驗等因素綜合確定。對于水平受荷樁，施加水平力的作用點宜與實際工程樁的水平受荷高程一致。

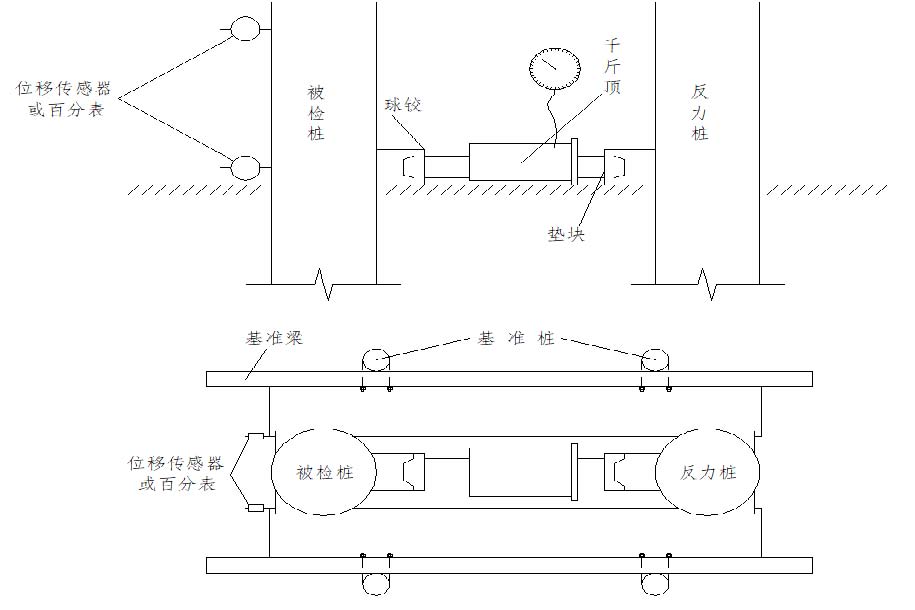

單樁水平靜載試驗裝置示意圖

低應變反射波法

低應變反射波法適用于檢測混凝土樁的樁身完整性和缺陷位置及程度。

被檢樁的反射信號應能有效識別，當無法有效識別時，應采用其他方法檢測。

檢測儀器設備

檢測儀器設備應包括激振設備、傳感器、信號采集及處理器和專用附件等。

檢測儀器的主要技術性能指標不應低于現行《基樁動測儀》（JG/T 3055）中規定的2級標準要求，具有連續采集、快速自動存貯、顯示實測信號和處理分析信號的功能。

激振設備應包括能激發窄脈沖和寬脈沖的力棒、力錘和錘墊。傳感器宜選用壓電式加速度傳感器，也可選用磁電式速度傳感器，其頻響曲線的有效范圍應覆蓋整個測試信號的頻率范圍。

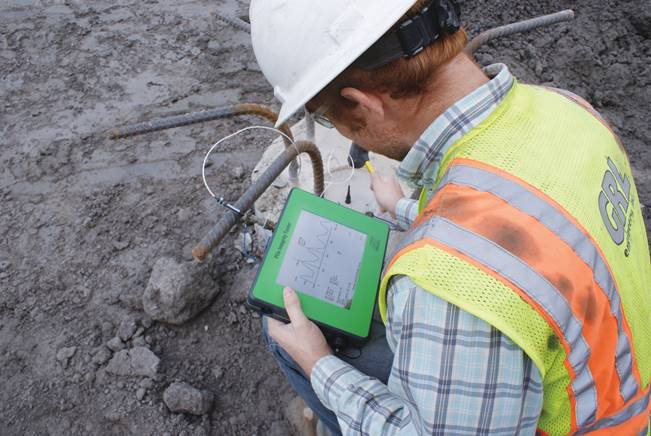

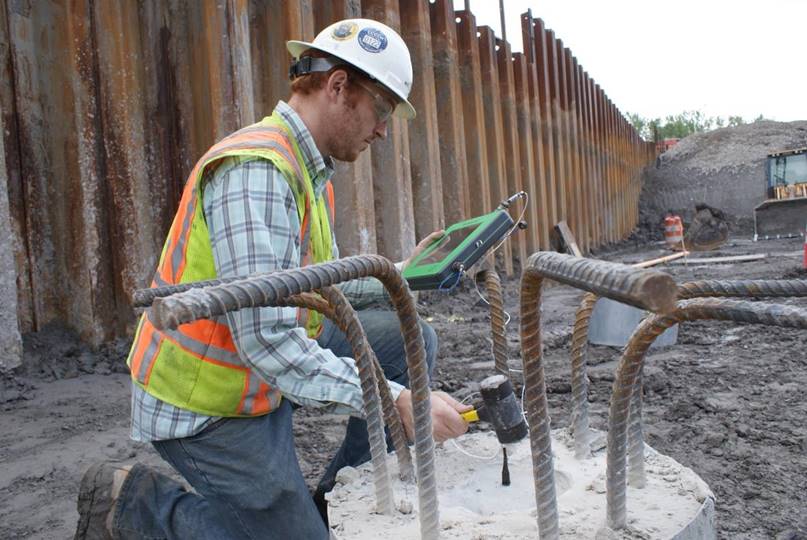

PIT-QFV低應變樁身完整性測試儀

PIT-QFV樁身完整性測試儀

PIT-QFV型樁身完整性測試儀是PDI公司新推出的樁基低應變測試設備，該設備采用沖擊回波法進行低應變測試，以評價樁身完整性。PIT-QFV支持雙通道測試，可以采用雙速度法對既有基礎下的樁進行測試；加配帶有傳感器的力錘，可進行瞬態阻抗法測試，對于判定樁身淺部缺陷可以起到很大的輔助作用。

符合技術規范

《低應變樁身完整性標準試驗方法》 ASTM D5882-00
《建筑基樁檢測技術規范》 JGJ 106-2014
《基樁動測儀規范》 JG/T 3055-1999
《港口工程樁基動力檢測規程》 JTJ 249-2001
《公路工程基樁動測技術規程》 JTG/T F81-01-2004
《建筑樁基技術規范》 JGJ 94-2008

產品特點

Windows 10系統加持，擴展性強。
雙通道測試，配合專業版分析軟件，可檢測既有建筑下樁基礎。
采集軟件可選中文。
支持?jǐn)?shù)據實時上傳。

高應變法

高應變法適用于檢測單樁豎向抗壓極限承載力，通過采用實測曲線擬合法分析得到樁側土阻力的分布和樁端土阻力；用于檢測樁身結構完整性，判定樁身缺陷的位置和缺陷程度；用于監測混凝土預制樁和鋼樁沉樁過程中樁身應力和錘擊能量傳遞比，為選擇沉樁工藝參數和確定樁長提供依據。

檢測單樁豎向抗壓極限承載力時，應具有同一條件下的動-靜試驗對比資料和實測經驗，并應全部采用實測曲線擬合法。宜用于等截面非嵌巖灌注樁、預制混凝土樁和鋼樁的現場檢測。

高應變法檢測樁應具有代表性，單位工程同一條件下檢測單樁豎向抗壓極限承載力時，不宜少于5根；對工程地質條件復雜或?qū)κ┕べ|(zhì)量有疑問時，應增加檢測數量；當采用高應變法進行沉樁過程監測或?yàn)檫x擇沉樁工藝參數時，不應少于3根。

檢測儀器設備

檢測儀器設備應包括激振設備、信號采集及分析儀、傳感器和貫入度測量?jī)x等。

激振錘宜采用由鑄鐵或鑄鋼整體制作的自由落錘，也可采用柴油錘、液壓錘，嚴禁使用由鋼板制成的分片組裝錘。錘體應材質均勻、形狀對稱、錘底平整，高徑（寬）比不得小于1，宜采用穩固的導向裝置。

檢測單樁豎向抗壓極限承載力時，激振錘的重量不得小于預估單樁極限承載力的1.2%，灌注樁的樁徑大于800mm或樁長大于35m時宜適當增加錘重。

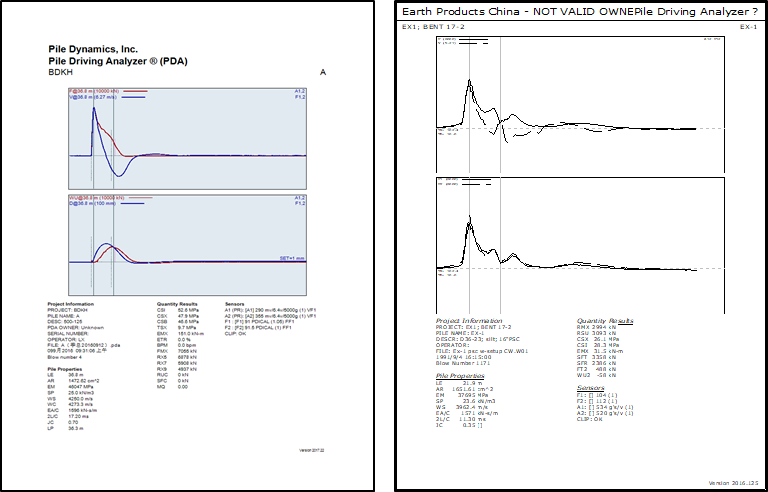

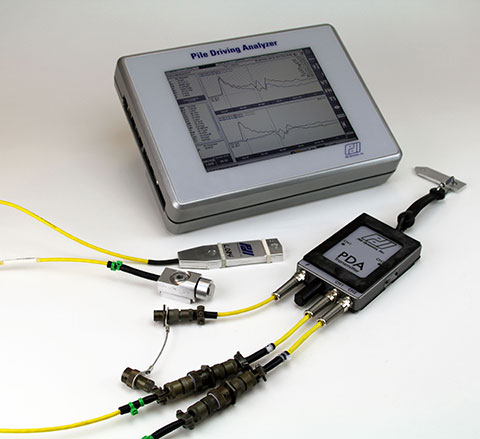

PDA-8G高應變打樁分析儀

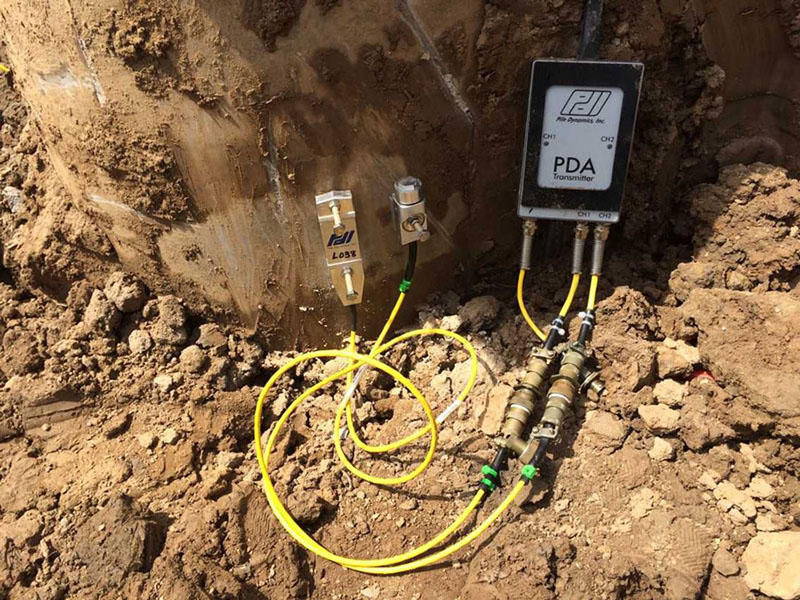

PDA-8G第8代高應變打樁分析儀是評估樁身承載力及其完整性最可靠的一項技術。PDA-8G打樁分析儀的使用需要預先在樁身上安裝加速度傳感器和應變傳感器，通過組合不同數量的加速度和應變傳感器，PDA-8G不僅可以用于常規樁的高應變測試，還可以用于挖孔樁、連續螺旋鉆孔樁、現澆樁或者打入樁的測試。對于現場采集的數據，還需使用基樁動測的標準分析方法——CAPWAP擬合軟件，進一步分析得到的結果與靜載荷試驗有著良好的相關性。

符合技術規范

基樁高應變動力檢測的標準試驗方》法ASTM D4945-08
《建筑基樁檢測技術規范》JGJ 106-2014
《基樁動測儀規范》 JG/T 3055-1999
《港口工程樁基動力檢測規程》 JTJ 249-2001
《公路工程基樁動測技術規程》 JTG/T F81-01-2004
《建筑樁基技術規范》 JGJ 94-2008

產品特點

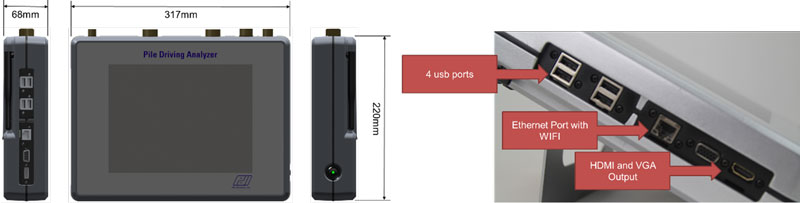

PDA-8G高應變打樁分析儀更加輕薄，符合人體工程學。功能更加豐富，接口多樣。

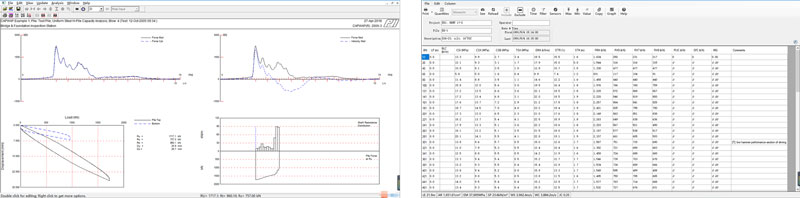

配套軟件升級，包括CAPWAP2014和PDA軟件包（PDA-S、ICAP、PDIPLOT2和PDI-Curvers軟件），對灌入樁的檢測與分析進行優化，測試結果更加可靠。

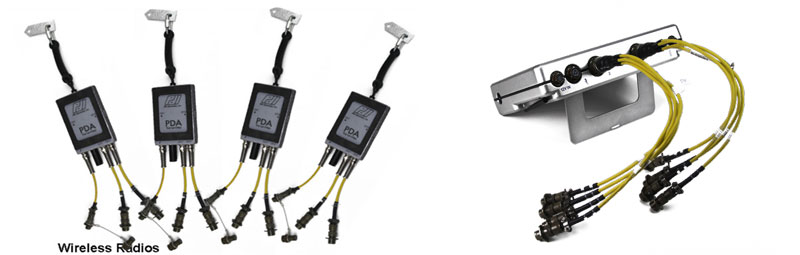

升級的無線數據傳輸系統，使傳輸信號速度更快、更強、更穩定。錘擊速度不高于120bpm情況下不丟失信號。傳輸距離可達100m。
無線傳輸接口統一，可以多通道萬能連接，不區分壓電、壓阻及應變傳感器。

工程師使用PDA-8G可以在任何一個辦公室進行現場動測和打樁監控，經濟且安全。

打樁監控可幫助用戶建立錘擊標準，進行經濟而又保證安全的樁基設計。PDA-8G在測試時可計算出錘擊樁的承載力(使用case法和iCAP軟件)，打樁錘表現，以及樁身完整性。

超聲波法

超聲波法包括跨孔聲波透射法和單孔聲波折射法。

聲波透射法適用于檢測直徑不小于800mm的混凝土灌注樁的完整性，評判樁身缺陷的位置、范圍和程度；單孔聲波折射法適用于輔助評判缺陷的位置、范圍和程度。

檢測儀器設備

檢測儀器系統應由徑向換能器、聲波發射、接收放大、數據采集、數據處理、顯示及存儲等部分組成。

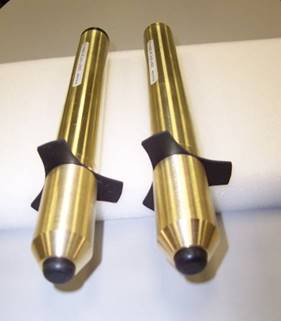

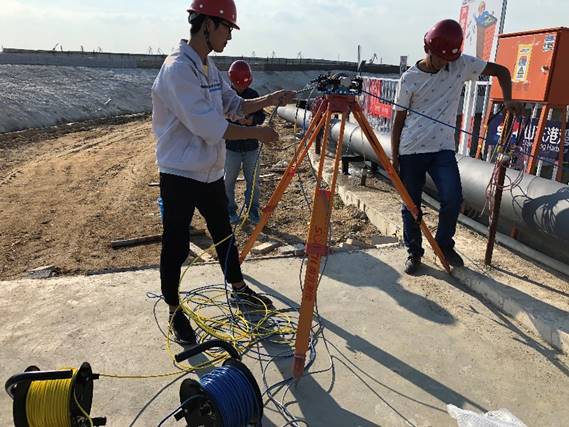

CHAMP-Q 聲波透射法檢測儀

CHAMP-Q聲波透射法測試儀

PDI 4通道跨孔超聲檢測儀CHAMP-Q，可用于檢測鉆孔樁、挖孔樁等現澆混凝土樁的樁身質量，也可用于檢測地下連續墻等現澆混凝土結構的混凝土質量。CHAMP-Q最多可一次完成6個剖面（4根聲測管）的測試，大大提升了工作效率，為用戶節省人力物力；四色編碼線，便于識別和操作。

符合技術規范

《用超聲波孔間試驗測試混凝土深地基完整性的標準試驗方法》ASTM D6760-08
《建筑基樁檢測技術規范》JGJ 106-2014
《公路工程基樁動測技術規程》 JTG/T F81-01-2004
《建筑樁基技術規范》 JGJ 94-2008

產品特點

可一次完成6個剖面（4根聲測管）的測試，提高數據采集的效率。
4個探頭分配不同的顏色，便于識別。
評價現澆樁或者其他現澆結構的混凝土質量及完整性。
現場呈現實時分析結果，數據導入電腦后，可使用CHA-W軟件進行進一步分析。
提供PDI-TOMO軟件，可建立樁身三維模型，更生動直觀地展示樁身可能存在的問題。
滿足ASTM D6760，JGJ106-2014等多國規范要求。

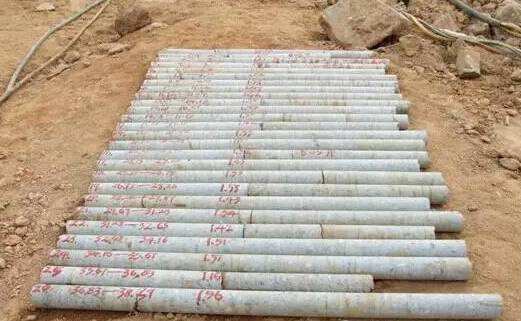

鉆孔取芯法

鉆孔取芯法適用于檢測混凝土灌注樁的樁長、樁身混凝土強度、樁底沉淀厚度、樁身缺陷及其位置、樁端巖土性狀。

由于篇幅有限，本文就新版《公路工程基樁檢測技術規程》中涉及的8種檢測方法進行了大致的介紹。更為詳細現場檢測技術、數據分析、完整性類別評判等內容，請參照《公路工程基樁檢測技術規程》，或者聯系歐美大地，與我們的工程師共同探討。

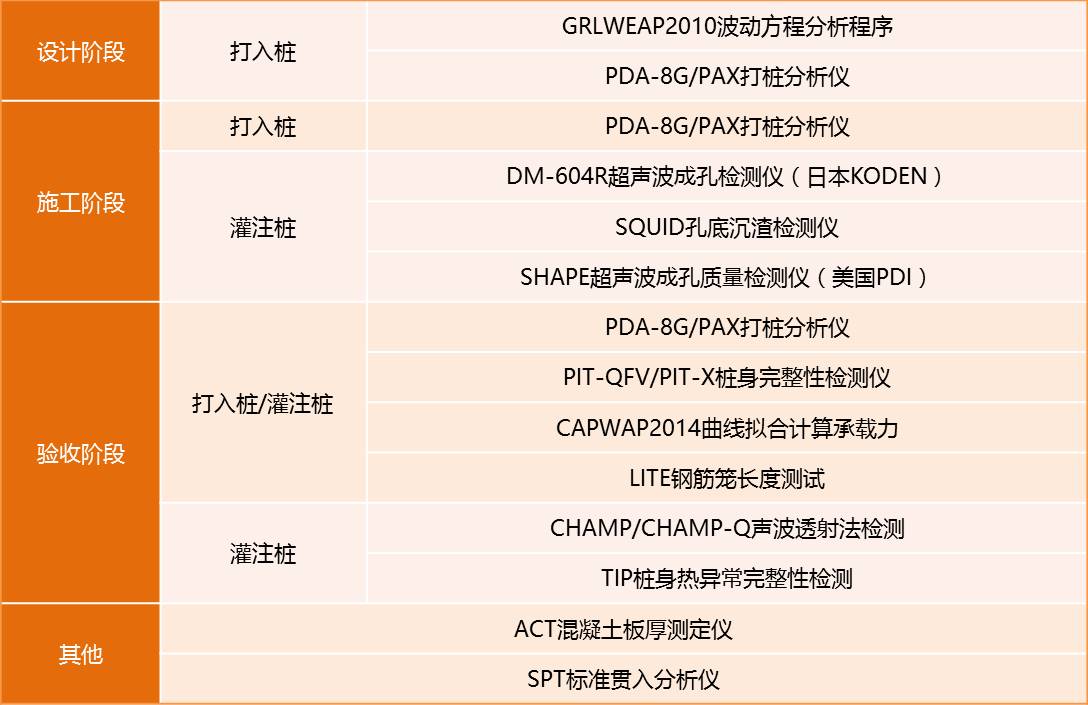

歐美大地與美國PDI公司深度合作，擁有從基樁設計、施工到驗收，全階段質量檢測設備，能夠?yàn)槟嵯冗M(jìn)、完善、可靠的質量控制解決方案，歡迎與我們?nèi)〉寐?lián)系。
