強夯法效果如何？來看看這個檢測結果
發布時間：2020-08-19 瀏覽次數：45902 來源：歐美大地


強夯法指的是為提高軟弱地基的承載力，用重錘自一定高度下落夯擊土層使地基迅速固結的方法。強夯法適用于處理碎石土、砂土、低飽和度的粉土與黏性土、濕陷性黃土、雜填土和素填土等地基。對高飽和度的粉土與黏性土等地基，當采用在夯坑內回填塊石、碎石或其他粗顆粒材料進行強夯置換時，應通過現場試驗確定其適用性。

我國西部地區由于地形崎嶇，很多工程進行地基處理時需要削峰填谷，形成很多高填方場地。這些場地往往采用強夯作為地基加固處理的重要手段。對于這些高填方強夯場地的質量檢測單一的巖土勘察可靠性低，采用大面積鉆探和靜力觸探可靠性高但是費用高，周期長。而二維瑞雷波檢測方法，施工效率高，能短時間內完成大面積的檢測工作，且方法成熟，在地面操作，費用較低。配合少量的鉆探、觸探、靜載數據，可以獲得準確的大范圍的地基加固效果、強夯影響深度和地基承載力等重要指標。



01

MASW多道瞬態瑞雷面波法



MASW多道瞬態瑞雷面波法經濟，快捷，無損，對于30米以淺的目標層具有較高分辨率，且不受探測對象厚度及波阻抗差異制約，不受速度逆轉層影響，在巖土工程領域得到了廣泛應用。但美中不足的是，其采集方法為每一個共炮點的多道排列為一個測點，一次只能獲取一個測點信息，分辨率不足，多次整體移動排列后才能生成2D波速剖面，耗時耗力，施工效率低。

日本OYO公司將MASW方法進一步延伸，開發了CMPCC（共中心點疊加，Common Middle Point Cross-Correlation）方法。

排列固定，多炮點記錄，在CMP點對記錄進行疊加，提高了數據的信噪比，直接生成2D波速剖面，方便快捷。排列方式見下圖，以24個檢波器為例，二維法震源放在檢波器之間和測線兩端，震源激發次數=檢波器數（N）+1，得到N+1張記錄 。

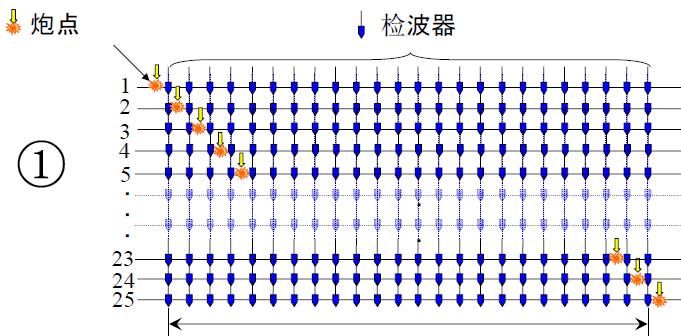

CMPCC觀測系統示意圖

CMPCC主動源瑞雷面波法數據需要專門的軟件進行處理，本文中應用的是OYO公司開發的SeisImager/SW表瑞雷波反演軟件。




SeisImager/SW軟件與數據處理流程

02



SeisImager/SW瑞雷波反演軟件采用多點震源激發，加入CMP（Common Mid-point Cross-correlation）分析，數值模型和現場觀測的波形數據分析都優于傳統多道瞬態瑞雷波方法，可以大大提高地下S波波速結構的精度和橫向分辨率。該方法中CMP相關分析的數據采集方式類似于二維地震反射勘探，數據處理有點類似于二維地震反射勘探數據的CDP共深度點分析，但不同的是，初始波形的相關校正在CMP分析之前就計算了。

CMP相關校正分析的數據處理包括以下幾個步驟：

第一步

對每炮數據的各道數據進行相關校正計算。

第二步

將具有共中心點的相關道抽取出來放在一起，合成的相關校正道集。

第三步

對CMP相關校正道集進行多道分析，計算表瑞雷波的相位速度。

第四步

通過非線性最小二次方反演建立二維的S波速剖面。

因同種介質條件下，壓實度越高，剪切波速值越高。通過分析剪切波速-深度的剖面，可推測強夯處理的影響范圍。





數據處理標準流程

  1. 導入數據，輸入觀測系統參數。
  2. 檢查原始數據，檢查是否有觸發異常，對壞道進行剔除，反轉的道進行調整。
  3. CMP抽道集，軟件自動進行互相關分析。
  4. 將CMP點的時間域數據通過傅里葉變換，轉換至頻率域，并進行頻散曲線的抽取和修正（剔除畸變點）。
  5. 依據已提取的頻散曲線建立初始化模型。
  6. 在初始化模型基礎上，通過最小二次方反演，得出測線范圍內深度-剪切波速值剖面。



03

工程實例分析



本次實驗設計為研究強夯前后場地波速變化情況。在場地4角和中心共布置5個測點，點號即為強夯次數，采用二維瞬態瑞雷法進行檢測。

位于場地4角的測點，各布置一條東西向測線；中心處測點布置互相垂直的兩條測線（line1東西向，line2南北向）。在強夯前和強夯后各測量一次。觀測系統為24道25炮。檢波點距和炮點距相同，均為為0.8m?？傆?jì)測線6條，測量12次,測線均避開夯擊中心均約0.6m(避開夯坑)。

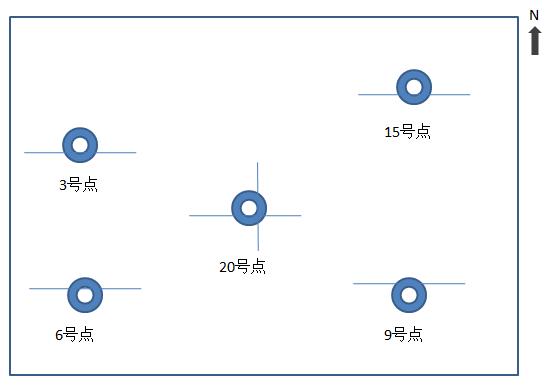

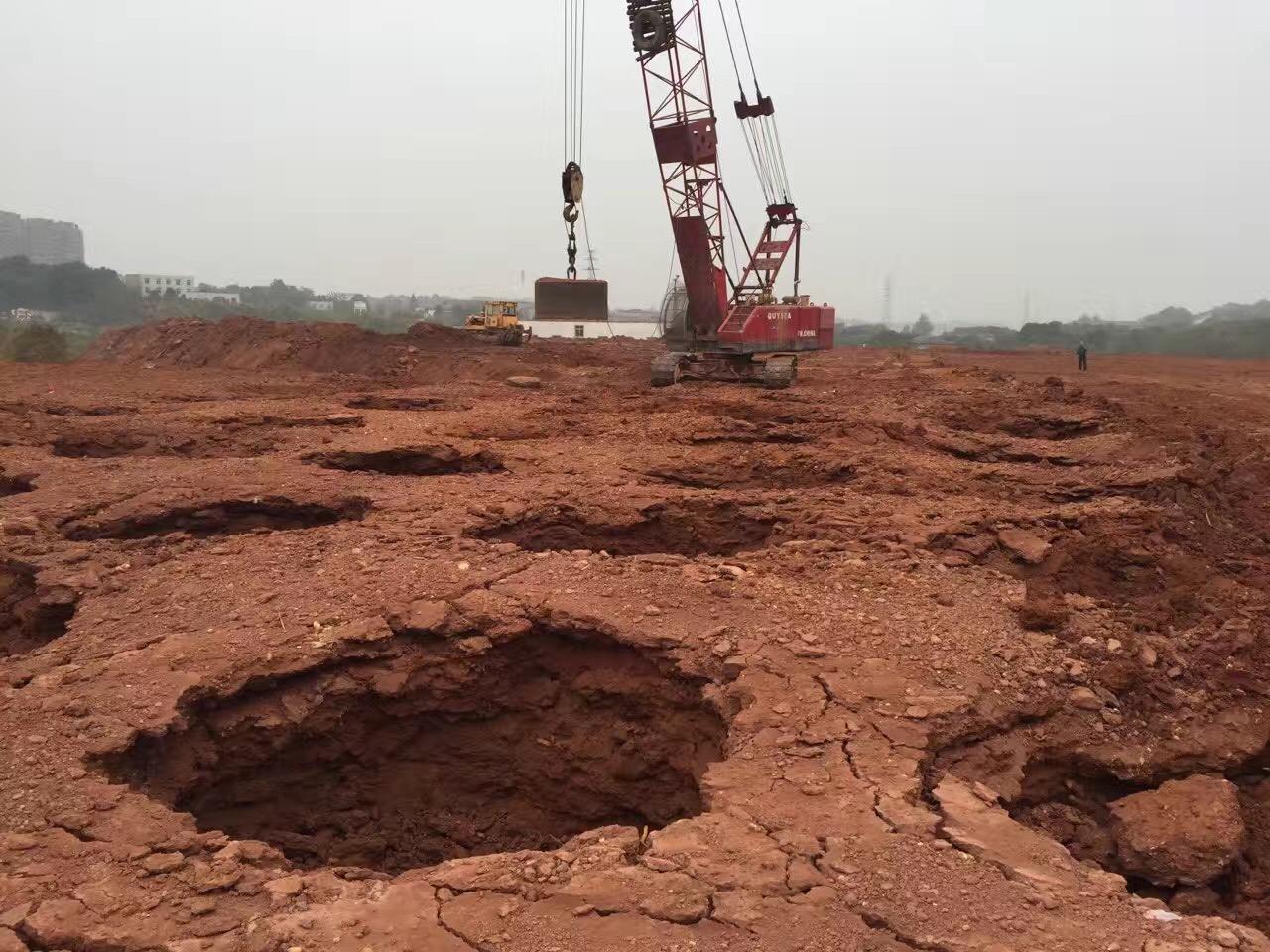

場地布設



成果分析

04



//測點3數據處理成果

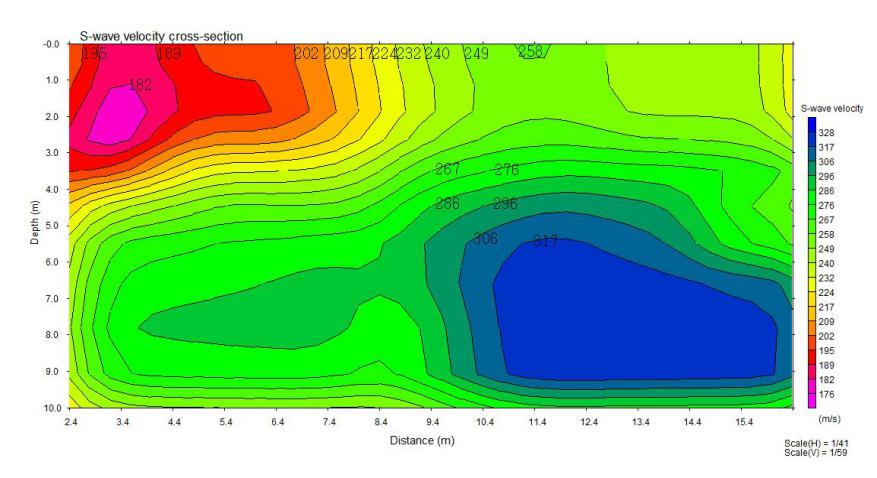

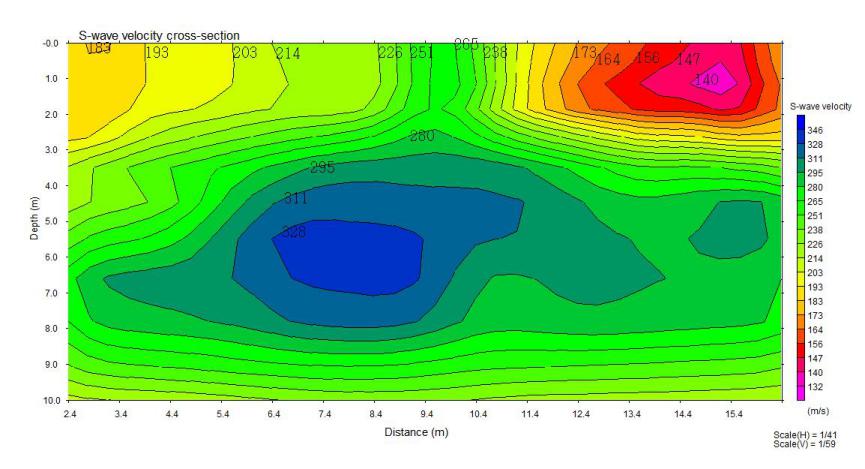

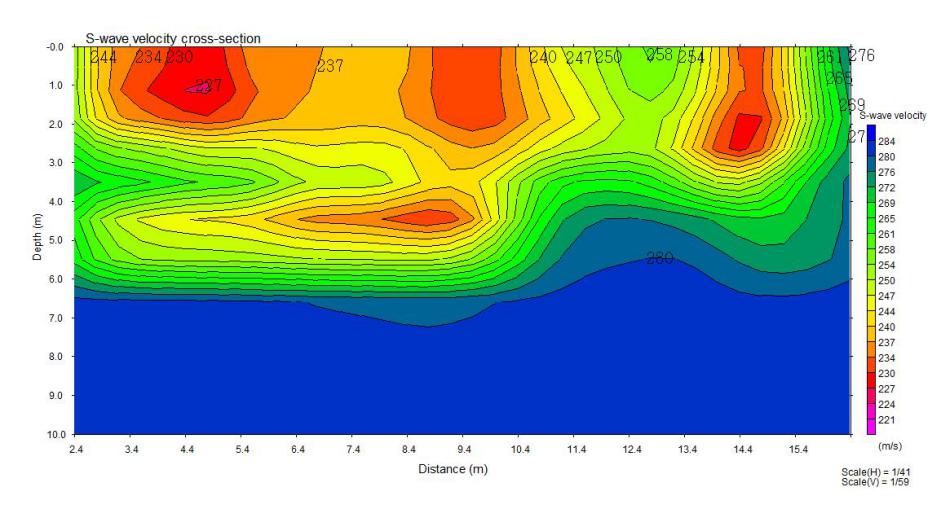

 夯前S波波速剖面

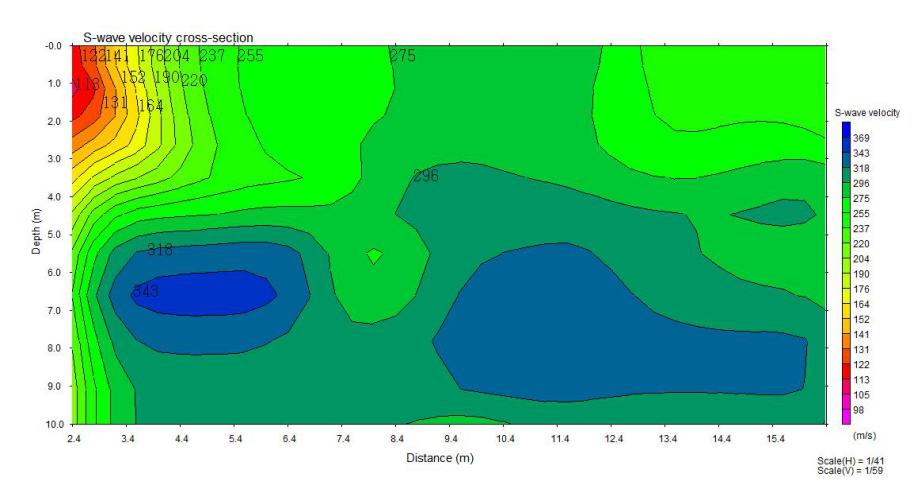

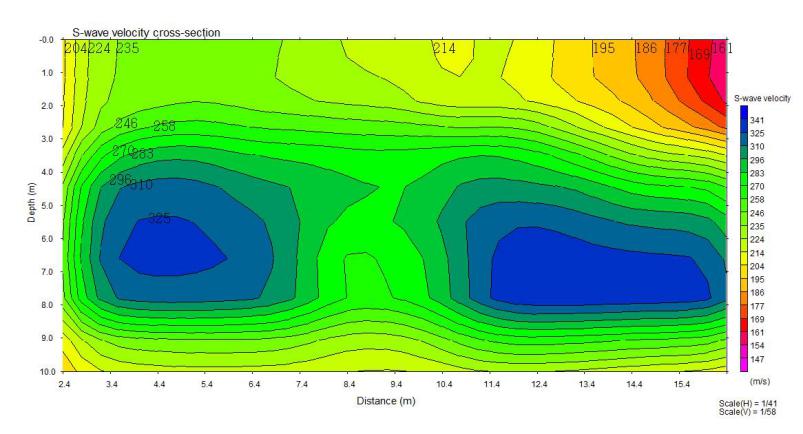

 夯后S波波速剖面




剖面左側為東，靠近試驗場中心位置；右側為西，最西側抵達試驗場邊緣。測線整體在試驗場西北緣偏南。強夯前剖面東側有一明顯速度較高區域（深度4m-8m，位置2.9m-7.9m處）。西側速度較東側低。強夯點位于剖面中心（9.6m處）。強夯后：淺層（0-2m）速度有所降低，右上角尤為明顯；中層（4m-8m）速度有所提高，尤其是兩側，其速度曲線形似眼鏡狀；深層（8m-10m）速度相對中層（4m-8m）反而有所降低，但較夯前而言，則是東側速度有所降低，西側速度有所提高。

//測點6數據處理成果

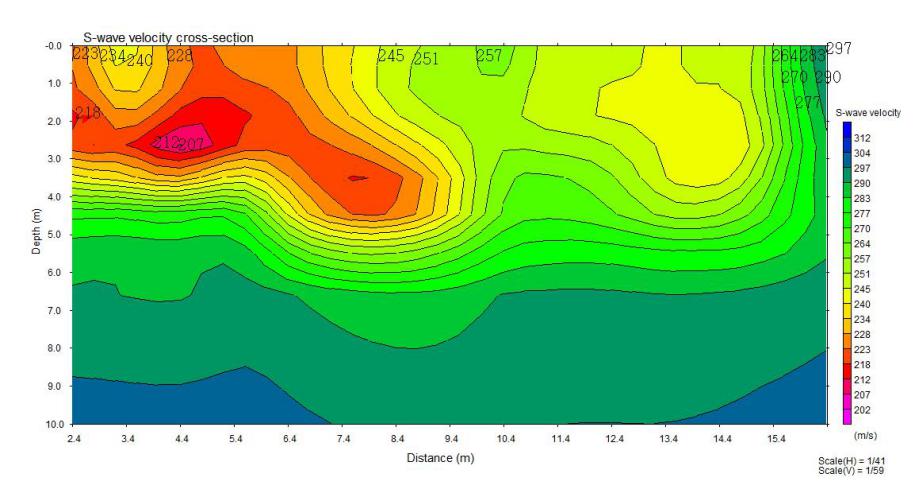

 夯前S波波速剖面

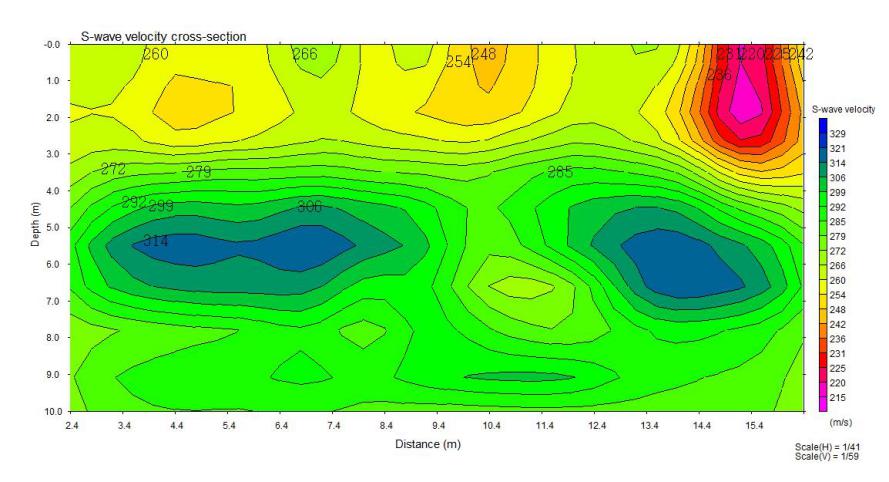

 夯后S波波速剖面




剖面左側為東，靠近試驗場中心位置；右側為西，最西側抵達試驗場邊緣。測線整體靠近試驗場西南緣。強夯前剖面由淺至深速度逐漸增大，略似層狀。強夯點位于剖面中心（9.6m處），強夯后：整體速度有所提高，淺層（0-2.5m）右上角速度有所降低；中層（3.5m-8m）速度提升最為明顯，但沒有形成比較標準的眼鏡型異常；深層（8m-10m）速度相對中層（3.5m-7.5m）有所降低；較夯前而言，也是有所降低。

//測點9數據處理成果








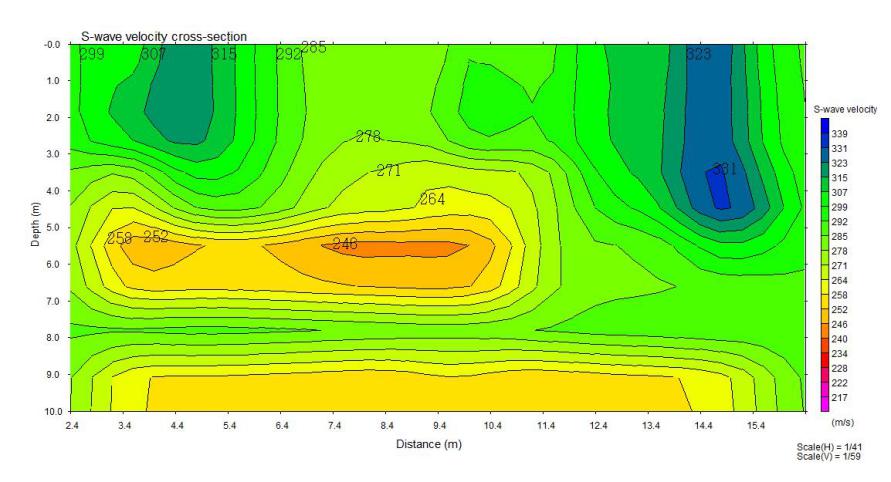

 夯前S波波速剖面






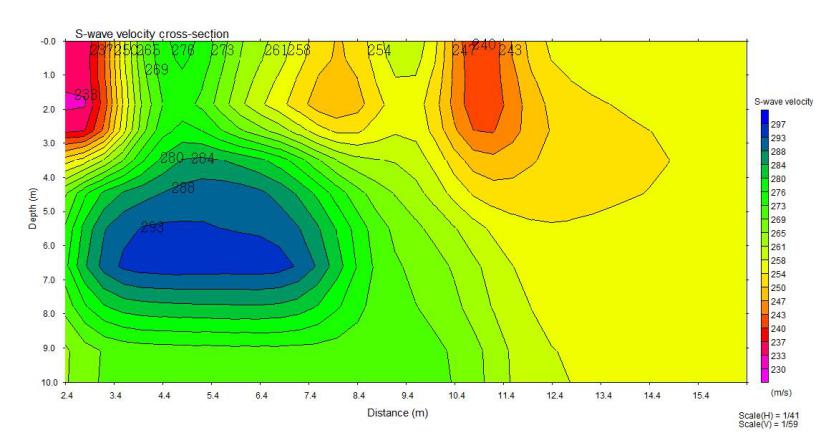

 夯后S波波速剖面




剖面左側為東，最東側靠近試驗場東側邊緣；右側為西，靠近試驗場中心。測線整體靠近試驗場東南緣。強夯前剖面大體上0-7m由淺至深速度逐漸增大,7m-10m速度略有降低。中心處東側比西側略高一點。強夯點位于剖面中心（9.6m處）。強夯后：淺層（0-4m）整體速度有所降低，尤其是左上角。中深層（4m-10m），中心線兩側變化較為明顯，尤其是西側速度提升較多。兩側不對稱，沒有形成比較標準的眼鏡型異常。

//測點15數據處理成果








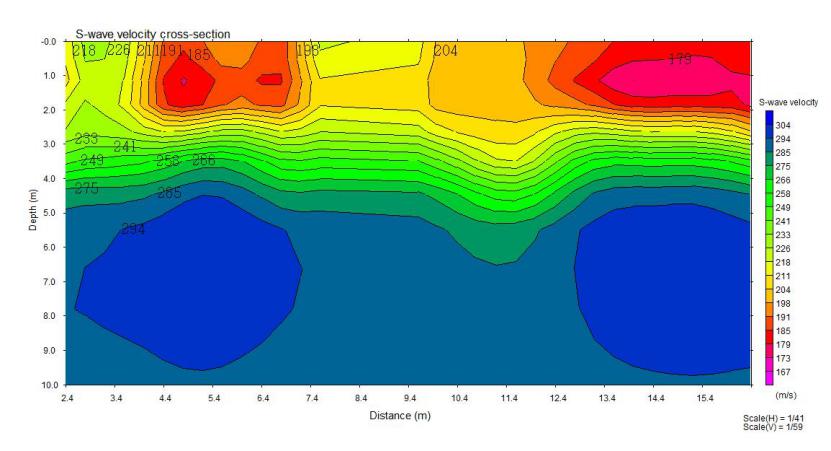

 夯前S波波速剖面






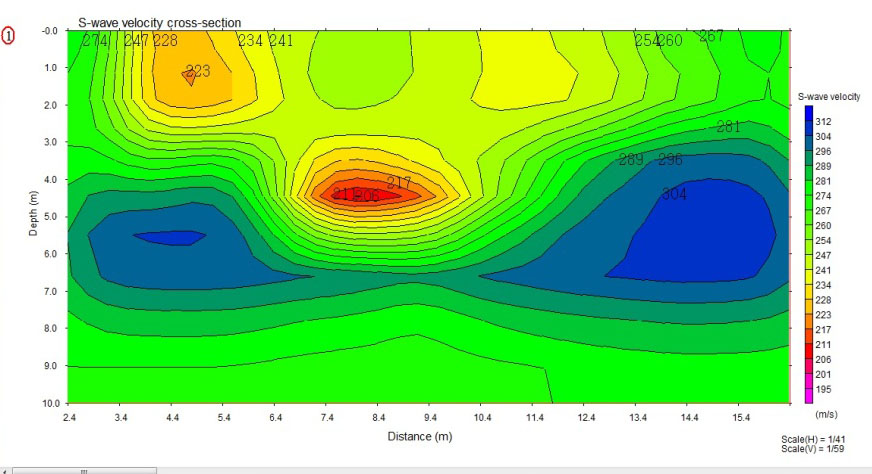

 夯后S波波速剖面




剖面左側為東，最東側靠近試驗場東側邊緣；右側為西，靠近試驗場中心。測線整體靠近試驗場東北緣。強夯前剖面沒有明顯規律。但可見8m處呈現分界的趨勢，8m以上可認為是填充導致的不均勻；8m以下可認為呈層狀強夯點位于剖面中心（9.6m處）。強夯后：淺層（0-3.5m）整體速度有所降低，尤其是右上角。中層（3.5m-8m），中心線兩側速度較正中心處高，接近眼鏡型。深層（8m-10m）速度整體有所提高。

//測點20數據處理成果






  • Line1




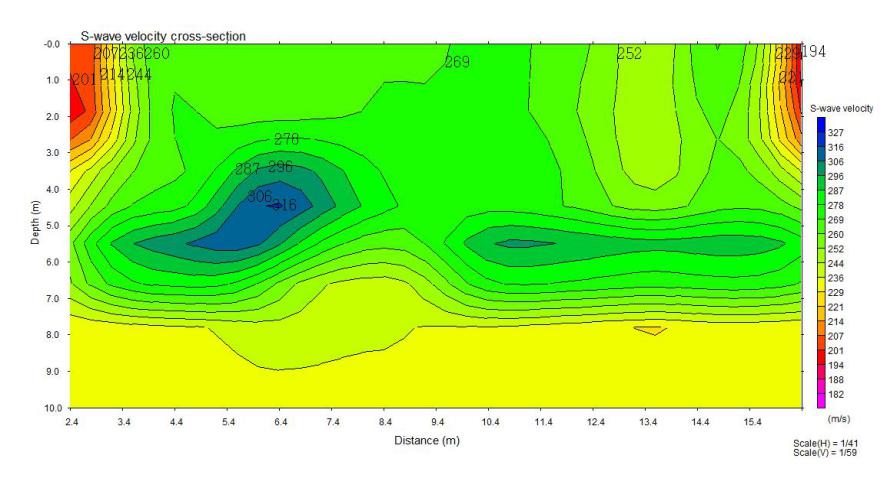

  Line1夯前S波波速剖面






  Line1夯后S波波速剖面




Line1為東西向測線。強夯前剖面，6m以上橫縱向變化明顯，6m-10m變化較小。強夯點位于剖面中心處（9.6m）。強夯后：淺層（0-4m）整體速度有所提高。中深層（4m-8m）中心線兩側速度交較正中心處高，接近眼鏡型。

  • Line2




  Line2夯前S波波速剖面






  Line2夯后S波波速剖面




Line2為南北向聯絡線。強夯前剖面，6m以上橫縱向變化明顯，6m-10m變化較小。強夯點位于剖面中心處（9.6m）。強夯后：淺層（0-5m）整體速度有所提高。中深層（5m-10m），整體速度也是有所提高，中線兩側提高比較明顯，呈不規則眼鏡形。



結論●●



該次試驗強夯影響深度約為8m左右，夯后波速剖面速度高點分布在夯點垂向線兩側速度，4-8m深度范圍呈對稱或不對稱的眼鏡狀。該方法成功完成了強夯試驗場地的波速檢測，達到了設計目的。

相對于傳統MASW發放，CMPCC方法方便快捷，特別是一次布設即可獲得完整2D波速剖面，大大提高了施工效率高，SeisImager/SW瑞雷波反演軟件在現場觀測的波形數據分析和反演數值模型方面，遠遠優于傳統多道瞬態瑞雷波方法，可以大大提高地下S波波速結構的精度和橫向分辨率。

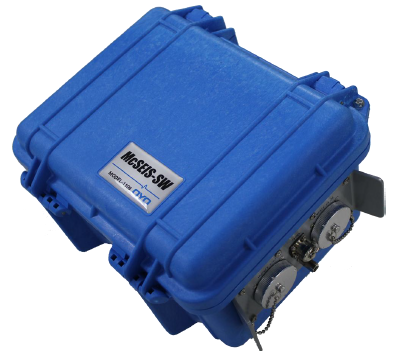

McSEIS-SW地震勘探儀器



McSEIS-SW是OYO公司出品的一款24通道地震勘探儀器，其結構緊湊、重量輕，包含放大器和A/D轉換等測量電路。這種智能設計可使用商務筆記本電腦作為控制單元，用于測量控制、波形監測等。該系統還標配有一套高精度的面波勘探軟件，實現了在現場從測量到分析的有效進行。此外，與傳統的一體機系統不同，商務筆記本電腦被用作控制單元，因此該系統總是與新的計算機一起使用。

● 產品特點

  • 儀器非常輕便、攜帶方便。低功耗設計適合長時間測量。
  • 儀器外殼為防濺結構，防雨。
  • 計算機應用程序（SW控制軟件）可安裝在商務筆記本電腦（需要以太網）上。
  • 使用SW控制軟件可進行高精度面波勘探分析。
  • 使用傳統的一體機產品，計算機的數據處理功能往往趨于過時。相反的，使用本儀器。則可以根據需要選擇計算機。
