歐美大地 應變電測
應變電測
TML應變完全補償法（COMET）
發布時間：2018-12-27 瀏覽次數：3595 來源：歐美大地

什么是應變完全補償法？

應變片的測量一般采用惠斯通電橋，把應變片的電阻變化轉換成電信號來進行測量?；陔姌虻膽?yīng)變測量，存在著4橋臂電阻值的初始不平衡造成的誤差，以及電橋特有的非線性誤差。TML公司的“應變完全補償法”消除了1/4橋的誤差，是不受應變片和補償片電阻阻值的影響、只使用輸出電壓的一種補償法。
*COMET: Complete Compensation Method of Strain

特長：自動補償電橋初始不平衡
  • 應變片電阻值不均勻引起的初始不平衡歸零，使應變片靈敏度恒定。
  • 消除了應變片貼面的彎曲造成的初始不平衡測量偏差的影響。
?消除了導線電阻的初始不平衡的影響
?自動補償因加長導線、電阻增大而引起的靈敏度下降
  • 自動補償因溫度影響引起的電阻值的變化
  • 自動補償應變儀內部的1/4橋的副片電阻
  • 譬如以下的情況：
?應變測量時的導線被延長時
?在曲面貼應變片時
?使用的應變片的電阻值不一致時
?容易受溫度影響時
?測量中重貼應變片時
?重新歸零后測量時


應變完全補償法的使用示例

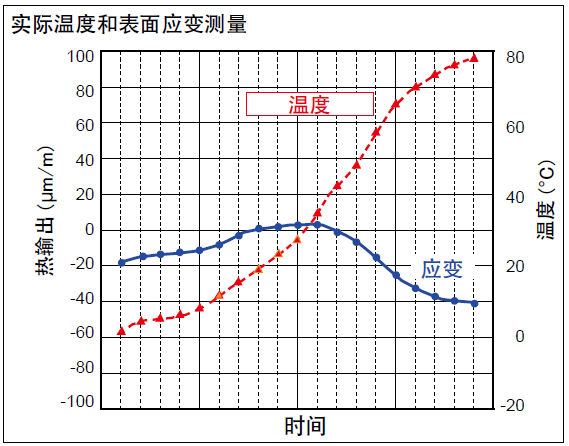

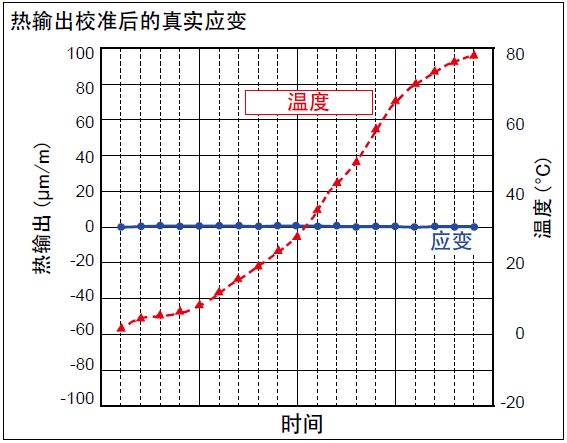

示例一：使用帶測溫功能的應變片時進行熱輸出校準
使用TDS-630靜態應變儀，自動補償溫度變化伴隨的熱輸出，可以實時測量實際應變。預先在TDS-630靜態應變儀設置應變片所附標定書的熱輸出計算式，測量時對溫度變化伴隨的熱輸出進行自動補償，使得測量精度高。

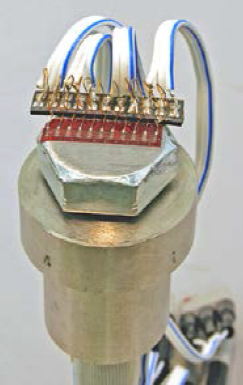

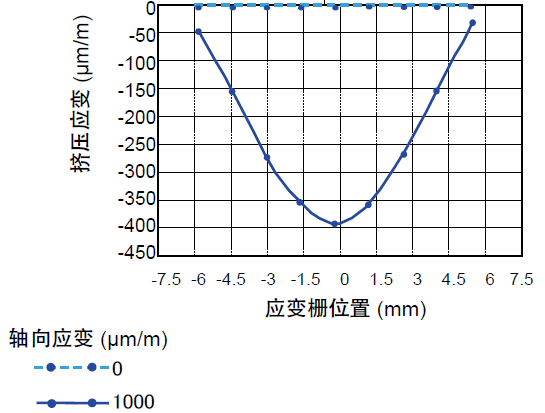

示例二：使用應力集中應變片CCFXX、CCFYX測量時

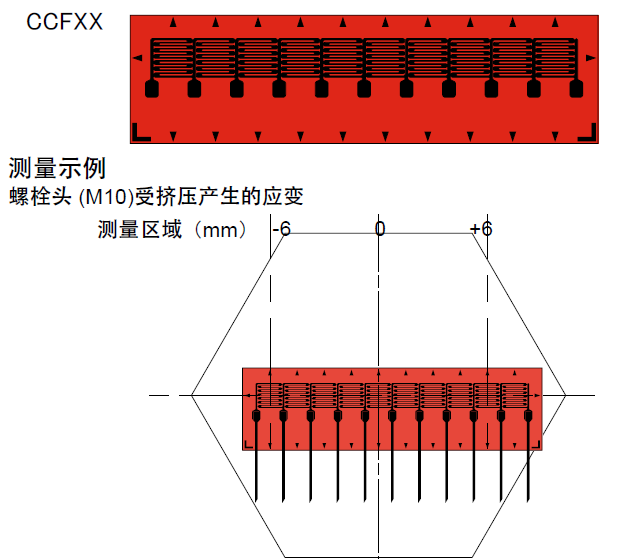

CCFXX和CCFYX為10連柵應變片，區別于傳統的應力集中測量應變片，相鄰柵格間沒有間隙，可以測量試件的應力分布情況。



通常使用1/4橋3線法測量傳統的10連柵應變片時需要30根引出線，而使用CCFXX/CCFYX應變片時導線減少到11根，這是因為測量相鄰的2~3個柵格時共用一根導線，由此造成的電阻誤差可通過應變完全補償法修正。

歐美大地為日本東京測器研究所（TML）產品總代理，了解更多，歡迎垂詢！
