產品介紹

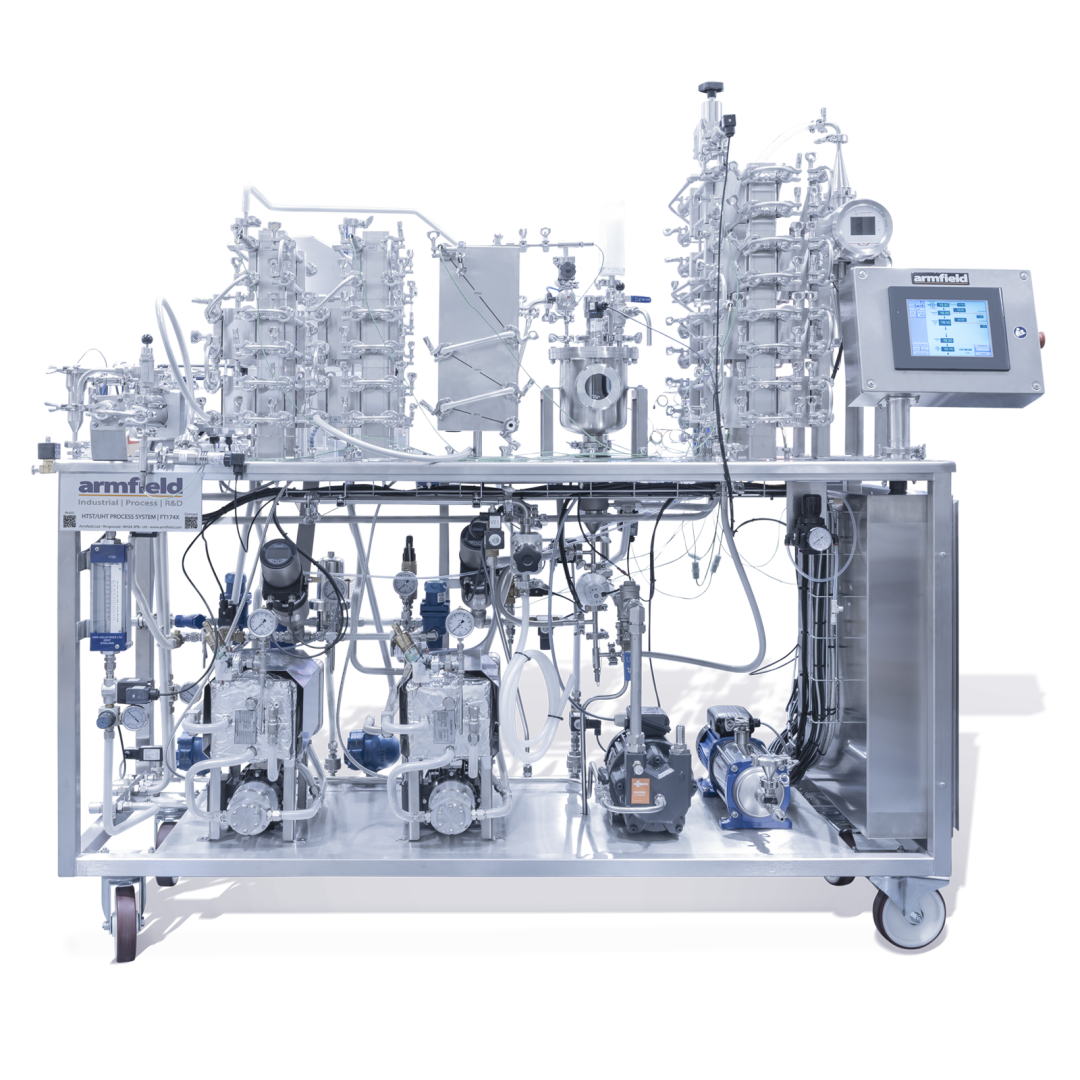

FT174XA HTST/UHT基本單元

基礎單元包括一個不銹鋼工作臺，用于安裝工藝設備，進料泵和進料缸，觸摸屏控制面板，蒸汽管路組件和所有相關的電氣控制裝置，安裝在IP65機柜中?；締卧獮闊峤粨Q器提供服務。

工作臺下方是多個選項或配件的位置。這些包括真空泵，提取泵和CIP泵，均質機和熱水循環器選項。

該系統是ArmBUS控制，與1080p 15“全彩觸摸屏面板計算機 (IP65)。觸摸屏控制面板可以讓用戶非常友好的配置和監控加工參數。

這些，以及許多其他選項，使多個模塊包括在同一個系統中，通過靈活的產品軟管重新配置，使用快速釋放連接，提供了靈活的工藝適應性。

滅菌選項使其與Armfield無菌灌裝工作臺相連，即使在使用長保溫管和/或下游均質時，也可以生產無菌產品。

與所有UHT Armfield系統一樣，它作為標準配備了衛生級配件。

使用系統的菜單功能，可以編輯、存儲和快速切換不同的加工參數。同樣輔助設備，如均質機和無菌灌裝臺也從這個面板控制。

該系統可以快速方便地連接到其他獨立的Armfield工藝項目，如混合容器，冷水機(FT63或FT64)或無菌灌裝系統(FT83XA)。

預熱段

溫和的預熱作用是通過在亞大氣壓力下使用蒸汽實現的。這樣，100 - 60°C或更低的穩定溫度是可行的。蒸汽壓力/溫度的控制是通過手動蒸汽控制閥或自動PID控制是一個可用的選項。熱水預熱，使控制從環境溫度到低于100°C可按要求提供。

主加熱段

蒸汽被應用到產品熱交換器的加熱部分的服務端，使用一個電子氣動蒸汽控制閥。

產品溫度在熱交換器(或保溫管)的末端測量，該值由PID控制算法用于控制蒸汽調節閥，確保維持用戶定義的設定點。

相同的蒸汽輸出和控制閥用于為可選的直接蒸汽注入模塊提供蒸汽噴射。

可根據要求提供高壓熱水加熱系統。

一級冷卻段

冷卻水應用于產品換熱器的冷卻段，流量可控且可測量。

二級冷卻段(可選)

使用外部冷凍水或乙二醇供應的額外熱交換器。

可供選擇的是循環冷水機，如Armfield FT63, FT64或其他冷凍/冰水供應。

進料系統

螺桿泵用于在較寬的液體粘度范圍內保持一致的容積流量。它由一個食品級橡膠定子內的不銹鋼轉子組成。泵與產品接觸的所有金屬部件均采用316L不銹鋼或其他食品級材料制成。

該泵提供了一個非常廣泛的流量能力，從低至10升/小時到高達150升/小時(用于CIP)。該泵配有一個進料缸和液位傳感器，一個減壓閥和溫度和壓力傳感器。

特點和優勢

1. 用戶自定義配置度高

流量計(電磁)(FT174XA-40)

標準單元從進料泵計算出流量。這對于大多數應用是準確的，但在非常高的精度要求，如藥物劑量，電磁流量計可用于精確測量產品的流量。

間接加熱產品分流(FT174XA-22)

如果最高溫度低于臨界值，產品就可以從下游加工中轉移出去。這使得下游加工線保持無菌。

氣動背壓閥(FT174XA-42)

FT174-42是一種氣動夾管閥，為含有顆粒的產品提供更好的壓力控制。

設備滅菌選項(間接)(FT174XA-45)

滅菌是通過在冷卻管外部施加蒸汽而不是冷水來實現的。這對冷卻管進行了消毒，并提供了對下游均質機進行滅菌的動力。這只用于對系統進行間接滅菌。

數字可控預熱(FT174XA-46)

該選項將數字控制添加到HMI。它用PID控制的電動氣動閥取代了標準的手動預熱控制閥。

直接噴射模塊(非無菌)(FT174XA-49)

該可選項包括:

蒸汽調節裝置-內置于服務裝置框架內。

包括一個食品級蒸汽過濾器，以清潔任何雜質從蒸汽之前注入

蒸汽注入端口

帶雷達液位傳感器的真空容器(支持發泡產品)

容器入口的背壓閥

管狀HE(兩管)用于抽油泵前的冷卻

壓力(真空)傳感器和溫度傳感器

真空泵組件，帶有隔離閥和排氣閥

抽吸泵將容器內的內容物抽離真空。

當直接注蒸汽加工時，管式/板式熱交換器用于預熱。

產品流速通常為10-30升/小時。

直接蒸汽噴射模塊(無菌)(FT174XA-55)

分流閥使產品被分流離開容器，直到它完全達到溫度，在處理過程中保持容器無菌。該模塊是上述非無菌模塊的替代方案，該模塊經過修改，使滅菌成為可能。

它被設計用于與FT83無菌灌裝臺一起使用。

該可選項包括:

DSI模塊(非無菌)中的所有物品(FT174XA-49)

真空室前有一個衛生的分流閥

排出產品的冷卻熱交換器

無菌通氣管

灌裝臺處的第二個閥門和疏水閥(FT83)

蒸汽用于滅菌系統，通過直噴口注入。

可控制冷卻系統(FT174XA-51)

此選項與二級冷卻一起使用，允許用戶定義出口產品溫度。

CIP系統(FT174XA-52)

專用離心泵，以增強FT174XA上標準CIP設施的標準能力。如果選擇其中一種直接加熱方法，則此選項是必要的。

自動轉換吸式進料組件(FT174XA-53)

該選項允許從上游的儲罐或容器中抽取產品。

在低液位的情況下，在系統切換到水之前，會給出10秒的警告。這可以在需要時在HMI上反轉。這意味著該過程不會因干式泵安全關閉而中斷，因此下游無菌性不會被破壞。

加壓熱水加熱回路(FT174XA-58/FT174XA-59)

此選項可用于預熱和主加熱。它是蒸汽和產品流之間的二次熱水加熱回路。

這可以精確控制在環境溫度和100°C之間的過程溫度。這對敏感產品或蛋白質或糖含量高的產品特別有用。

刮板式換熱器(FT174XA-75)

刮板式換熱器可用于加熱和冷卻您的產品，并可安裝在任何位置(預熱，主加熱，冷卻)。當加工粘性產品時，特別是當它們是非牛頓流體時，它們特別有效。產品流速通常為10-20升/小時。

集成均質機組件(FT174XA-91)

集成在FT174XA框架中，可以實現上游或下游的均質化。雙活塞，兩級可變流量均質器，壓力可達400bar或者600bar。包括脈動阻尼裝置，一個排氣閥來控制輸入壓力，加上溫度，產品線壓力和均質壓力傳感器。均質機由FT174XA觸摸屏控制。泵速可自動控制，以匹配產品流量。

一套靜態混合器(FT174XA-21)

靜態混合器促進管內湍流，改善傳熱。一套為一根管提供混合器。

管式換熱器(FT174XA-26)

一套由4根帶溫度傳感器的管子組成。產品流過中心，而服務流體(加熱或冷卻流體)流過外管(通常高達60升/小時)。

一級冷管式換熱器(FT174XA-27P)

一套由4根帶溫度傳感器的管子組成。冷卻介質為自來水。

二級冷管式換熱器(FT174XA-27S)

一套由4根帶溫度傳感器的管子組成。冷卻介質為乙二醇/冰水?？晒┻x擇的是循環冷水機，如Armfield FT63, FT64或其他冷凍/冰水供應。

加長板式換熱器(FT174XA-36)

單級板式換熱器由18個板組成?？捎糜陬A(yù)熱、主熱(間接)或一次冷卻。FT174XA-36可以與管式熱交換器混合和匹配使用。

雙板換熱器(FT174XA-36-DUAL)

對于二級冷卻，需要這種PHE。冷卻介質為乙二醇/冰水?？晒┻x擇的是循環冷水機，如Armfield FT63, FT64或其他冷凍/冰水供應。

它還包括用于一級冷卻的板。(當使用兩段加熱或兩段冷卻時需要此選項。)

可調保溫管(FT174-65)

為20升/小時的流速提供15、30、45、60、75、90、105和120秒的保溫時間。注:FT174XA通過實際流量實時計算保溫時間。

其他保溫管

可以提供其他的保溫管，以滿足您的保溫時間和流速要求。請與我們聯系您的具體要求。

側板(FT174XA-80)

側板，用于屏蔽框架內的組件，并為維護提供通道。

10L進料缸

基本單元配備一個5L進料缸作為標準。10L進料缸是可選的。

配套設備

多種設備可與FT174XA系統一起使用以增強整體工藝性能：

? FT83無菌灌裝系統

? FT63/FT64冰水機

? FT140 混料缸

除了我們提供的標準產品，Armfield還可提供設計生產完全定制化的集成工藝系統以優化滿足您的特定產品需求。
