ETH-T1L 模塊是一種基于10BASE-T1L 新標準的創新技術以太網交換機，可實現遠距離快速數據通信。這種突破性的解決方案為 1200 米以上的數據和電力傳輸提供了基于單對以太網電纜的基礎設施。

它是連接加速度計、記錄儀和其他數據集中型設備的理想解決方案，在大型安裝設置中允許以高達10 MBps 的速度傳輸數據。高性價比的電纜和簡單的布線是 ETH-T1L 的特點，它賦予并擴展了多種數據記錄儀的組網功能，如ela和albris。

? 2 個10BASE-T1L 端口
? 2 個10/100BASE 端口
? 標準 TCP/IP 網絡
? 以太網供電（PoE），無需單獨為任何設備供電

? 模塊間最長可達1200m 電纜

? 螺栓端子安裝簡單
? 高性價比電纜
? 減少安裝時間
? 擴展的網絡提供了覆蓋任何距離的可能性
? 與 GeoSIG產品完全兼容

安裝案例拓撲結構

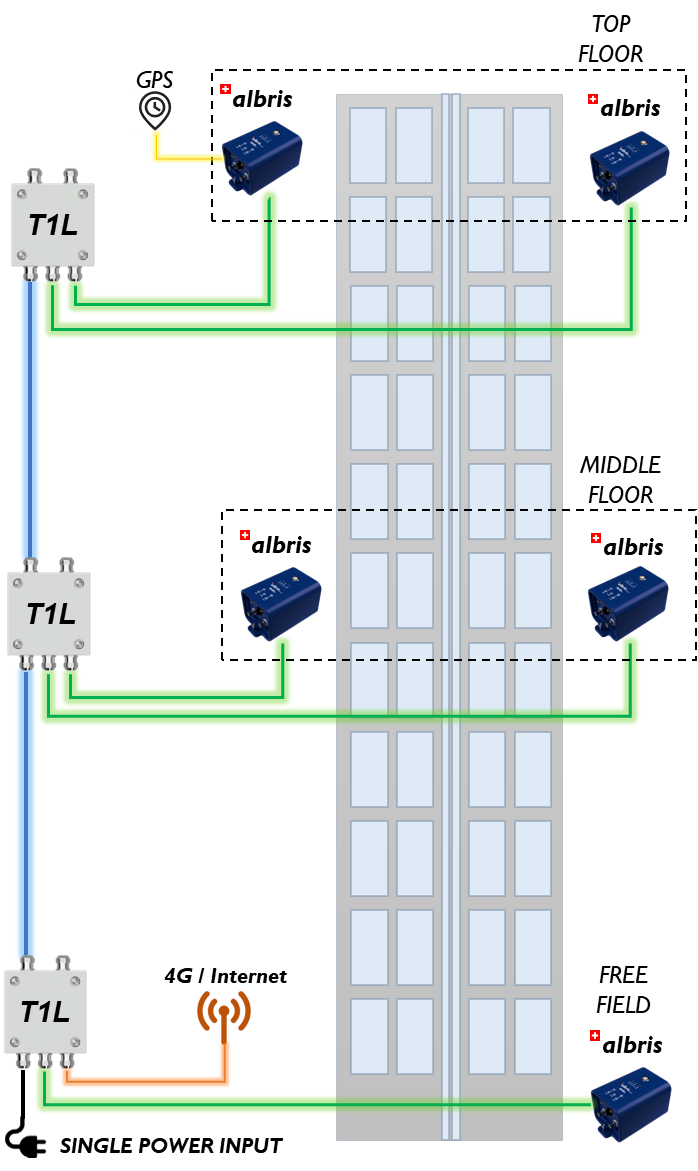

高層建筑案例1

由單一電源集中供電，形成標準的 TCP/IP 網絡 (LAN)。高動態范圍的加速度儀 (albris) ，在每個測量點都有完整的數據記錄和存儲冗余。單個 GPS 模塊為所有記錄儀提供納秒精度的計時。固定電話或 4G 路由器為遠程數據采集和配置，以及任何通知提供互聯網接入服務。任何其他的 TCP/IP 設備，如計算機、打印機等，也可以連接進來。可以添加到現有的 LAN。

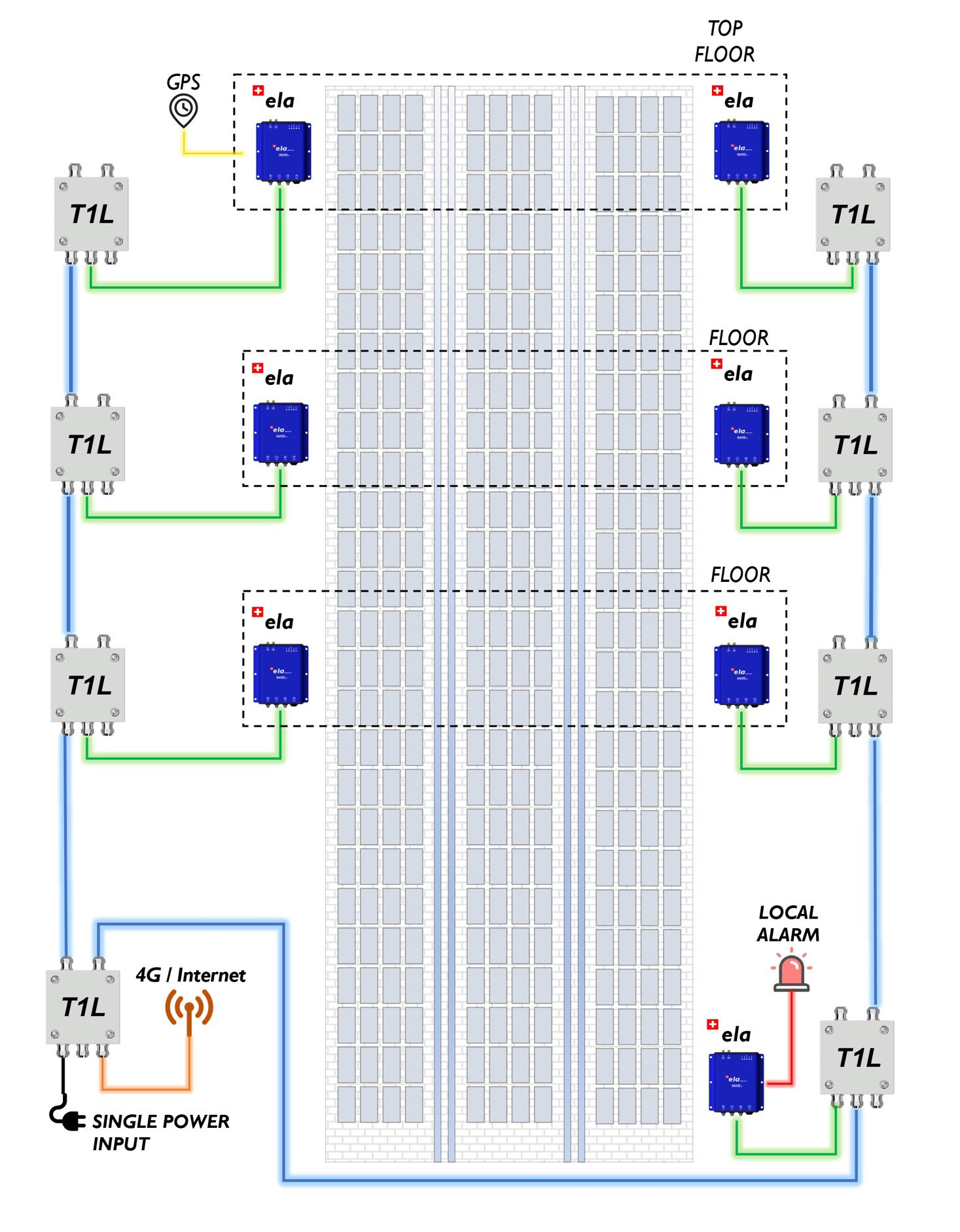

高層建筑案例2

由單一電源集中供電，形成標準的 TCP/IP 網絡 (LAN), 這次的分布略有不同。低動態范圍的加速度儀 (ela) ，在每個測量點都有完整的數據記錄和存儲冗余。在加速度儀 (ela) 的干接點繼電器上可以產生報警信號，可基于網絡上所有設備的表決邏輯。單個 GPS 模塊為所有記錄儀提供納秒精度的計時。固定電話或 4G 路由器為遠程數據采集和配置，以及任何通知提供互聯網接入服務。任何其他的 TCP/IP 設備，如計算機、打印機等，也可以連接進來。可以添加到現有的 LAN。

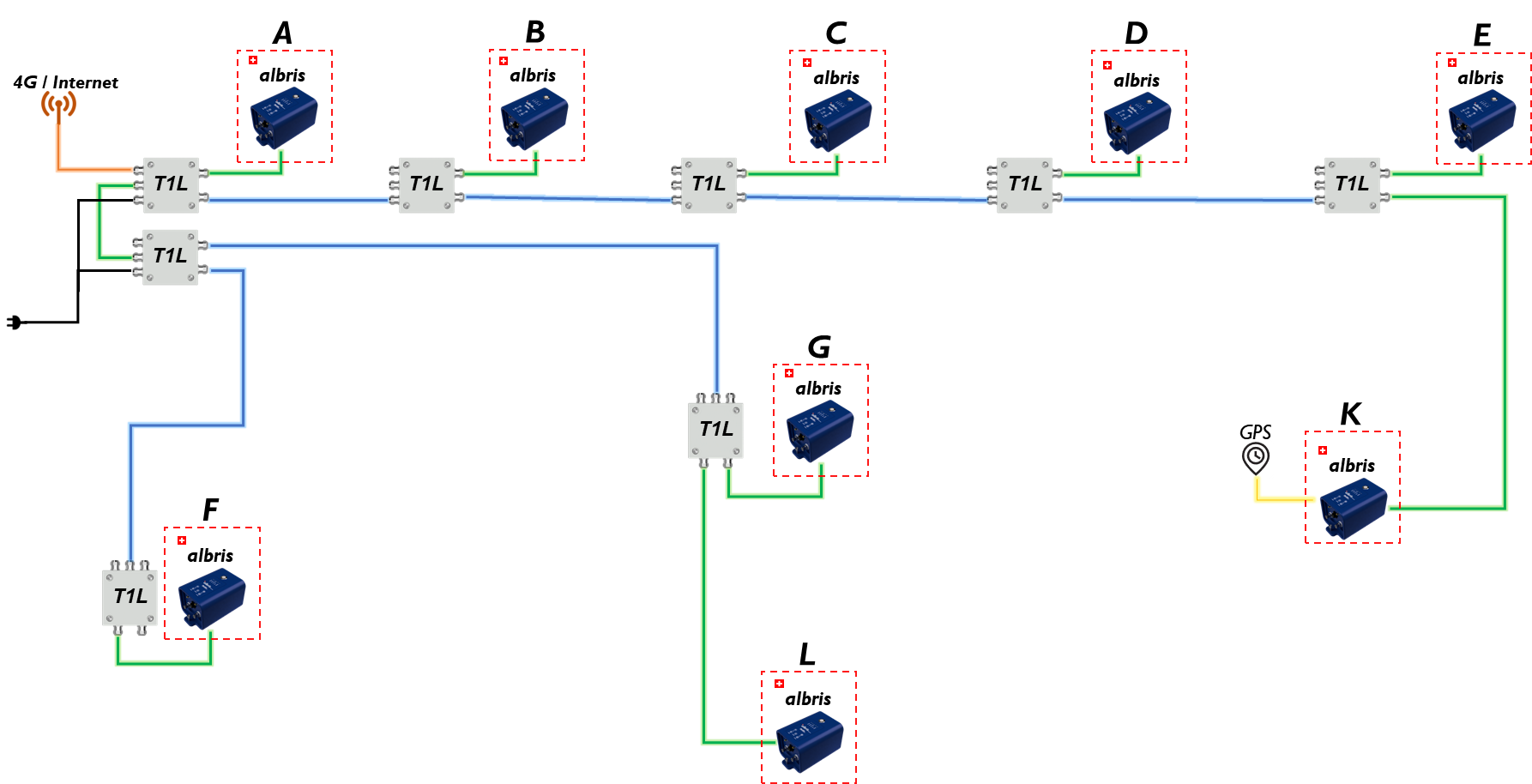

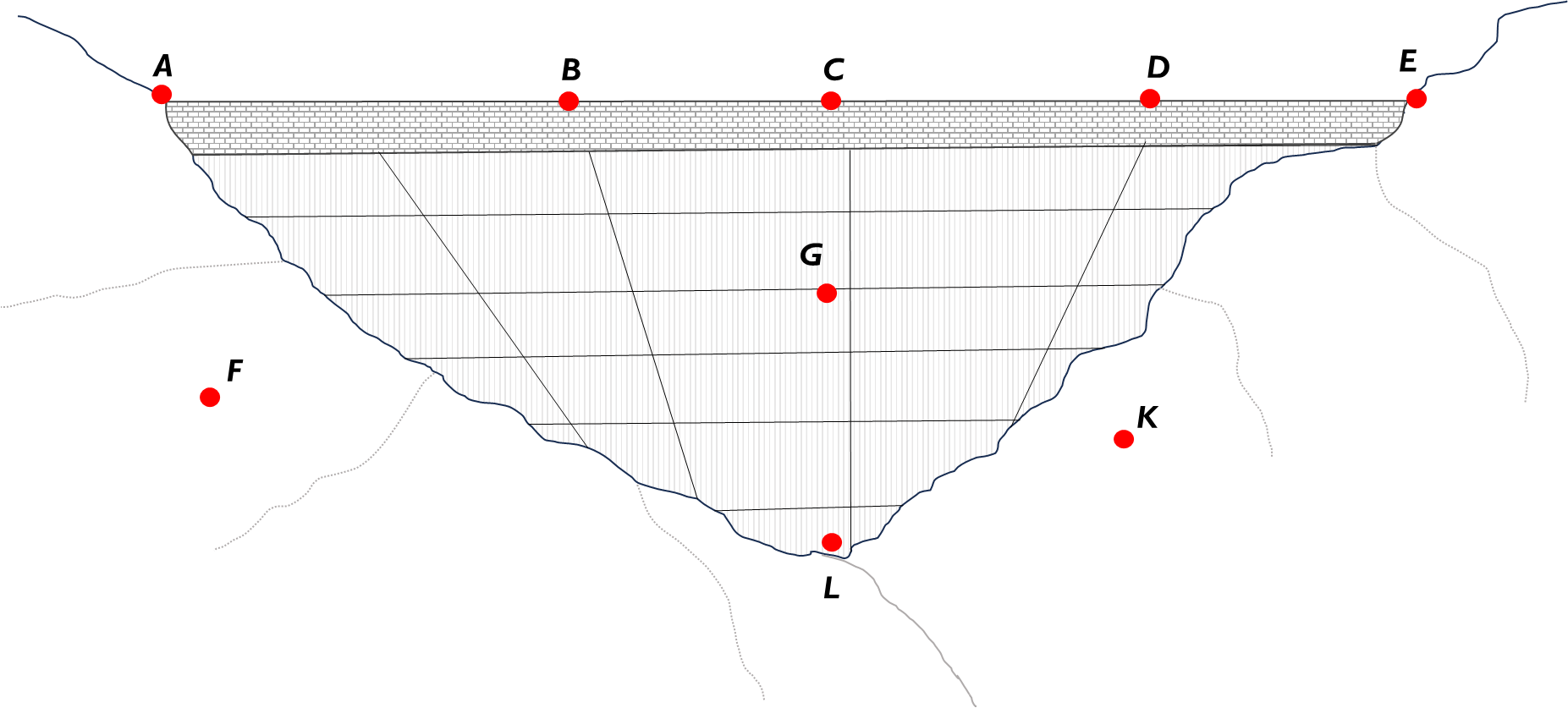

大壩案例

一個真正的樹狀拓撲，具有高動態范圍的加速度儀 (albris) ，在每個測量點都有完整的數據記錄和存儲冗余。單個 GPS 模塊為所有記錄儀提供納秒精度的計時。固定電話或4G 路由器為遠程數據采集和配置，以及任何通知提供互聯網接入服務。任何其他的 TCP/IP 設備，如計算機、打印機等，也可以連接進來。可以添加到現有的 LAN。

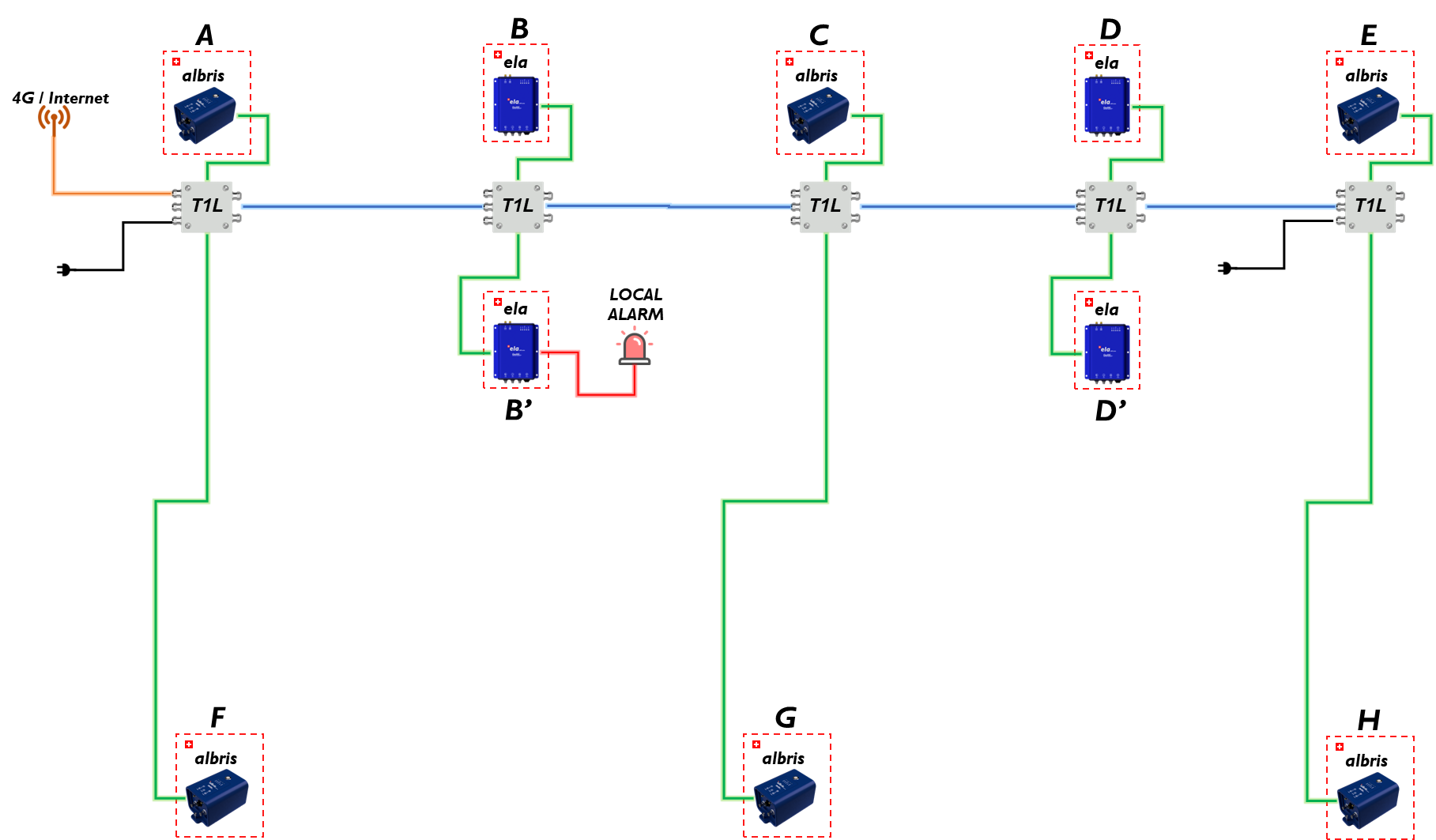

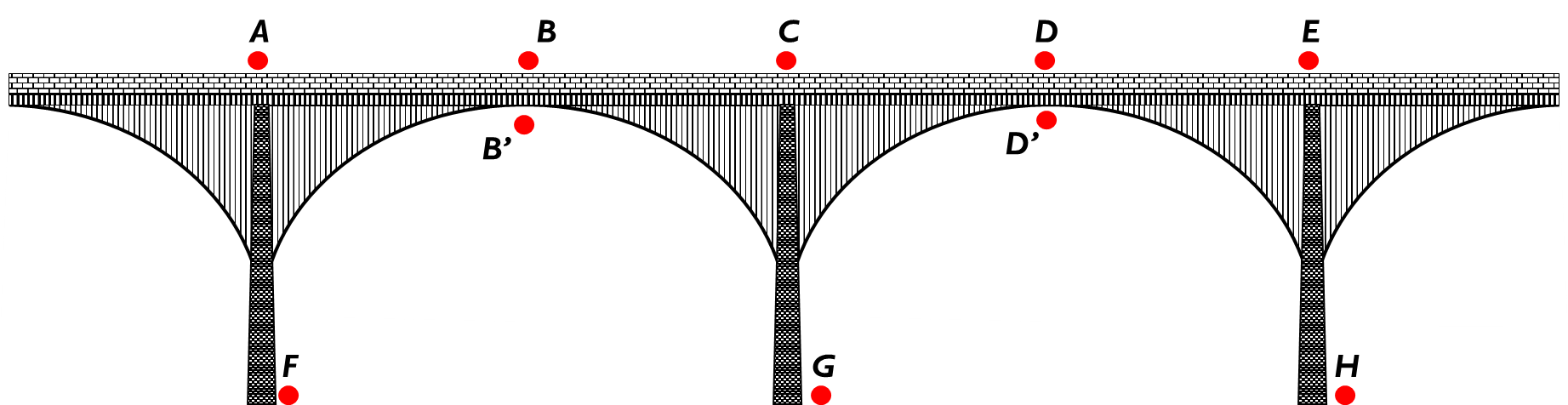

橋梁案例1

一個真正的總線拓撲，具有兩端供電和混合動態范圍加速度儀 (albris 和 ela) ，在每個測量點都有完整的數據記錄和存儲冗余。在加速度儀 (ela) 的干接點繼電器上可以產生報警信號，可基于網絡上所有設備的表決邏輯。單個GPS模塊為所有記錄儀提供納秒精度的計時。固定電話或 4G 路由器為遠程數據采集和配置，以及任何通知提供互聯網接入服務。任何其他的 TCP/IP 設備，如計算機、打印機等，也可以連接進來。可以添加到現有的 LAN。

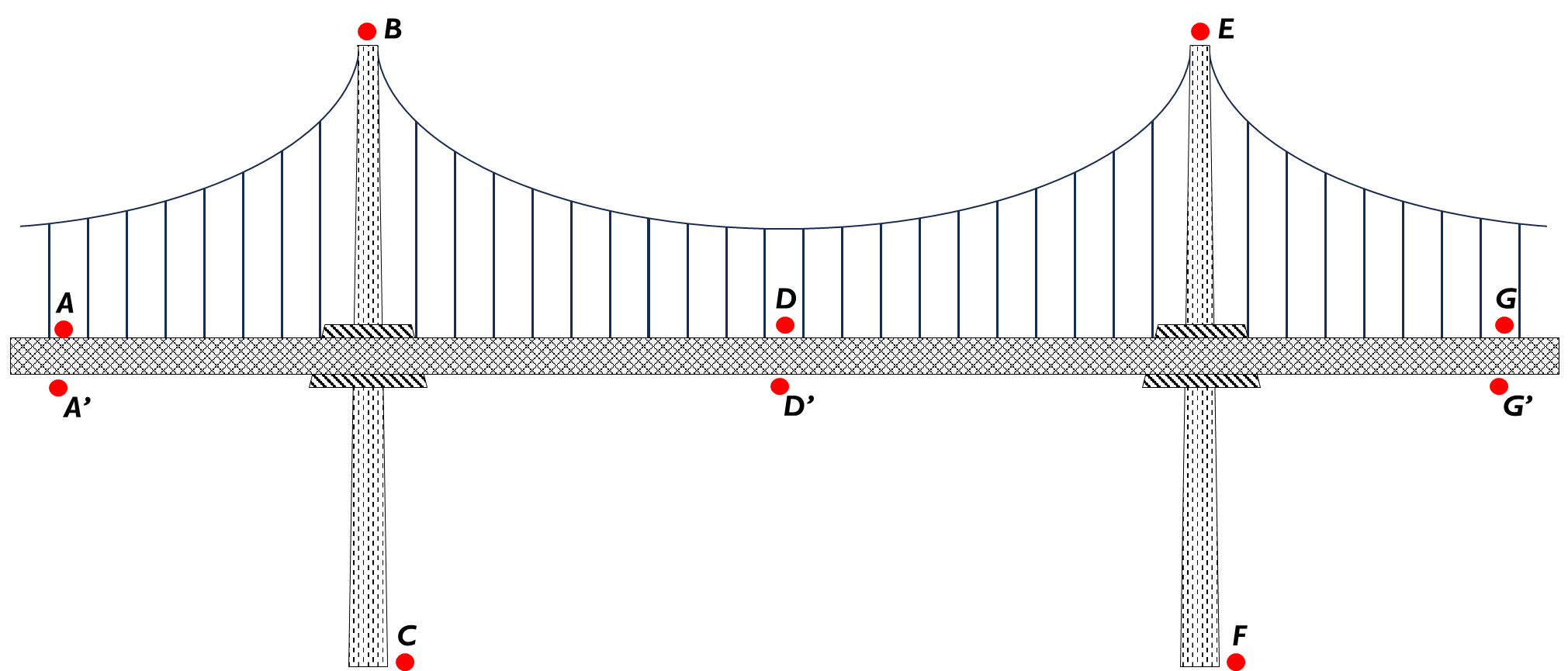

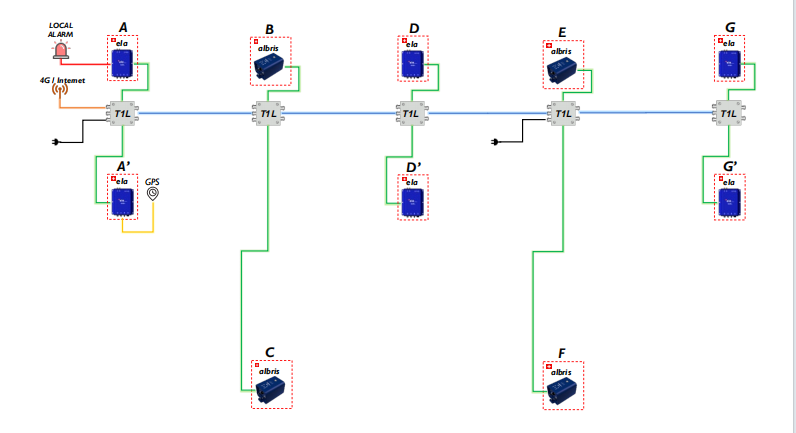

橋梁案例2

2.5 km 長距離拓撲，具有中央供電和混合動態范圍加速度儀 (albris 和 ela) ，在每個測量點都有完整的數據記錄和存儲冗余。單個 GPS 模塊為所有記錄儀提供納秒精度的計時。固定電話或 4G 路由器為遠程數據采集和配置，以及任何通知提供互聯網接入服務。任何其他的 TCP/IP 設備，如計算機、打印機等，也可以連接進來。可以添加到現有的 LAN。
