該裝置經過特殊設計，可用于產生和測量有關水錘現象的振動波。可以檢測振動波實際值與理論值的相關性、管道內聲音的終止速度、湍振軸的特性。

訂購說明

? 落地式設備，將其與水力學工作臺連接時，可演示管道湍振和水錘現象

? 包括兩個單獨的不銹鋼測試管，長度都為3米，定位槽，緩動閥，快動閥等

? 一個帶有刻度的透明調壓井（直徑為40mm，高800mm），可觀察并計算瞬時水位

? 電子傳感器可用于測量水頭測試管內兩個位置的壓力瞬變，一個位置靠近快動閥，另一個位置位于測 試管的中部

? 利用計算機可檢測壓力瞬變（不提供），利用USB連接壓力傳感器（要求無外部電源）

? 采用直的金屬管，而不是線圈式的，以便于減小壓力曲線的變形。

測量功能

演示管道內水流的緩慢減速造成的管道湍振

演示調壓井的振動屬性，調壓井用于減弱管道湍振

測量與水錘有關的壓力曲線特征，管道內水流的快速減速產生水錘現象

比較與水錘現象有關的理論壓力曲線和測量曲線

通過彈性管中的流體測定聲速

描述

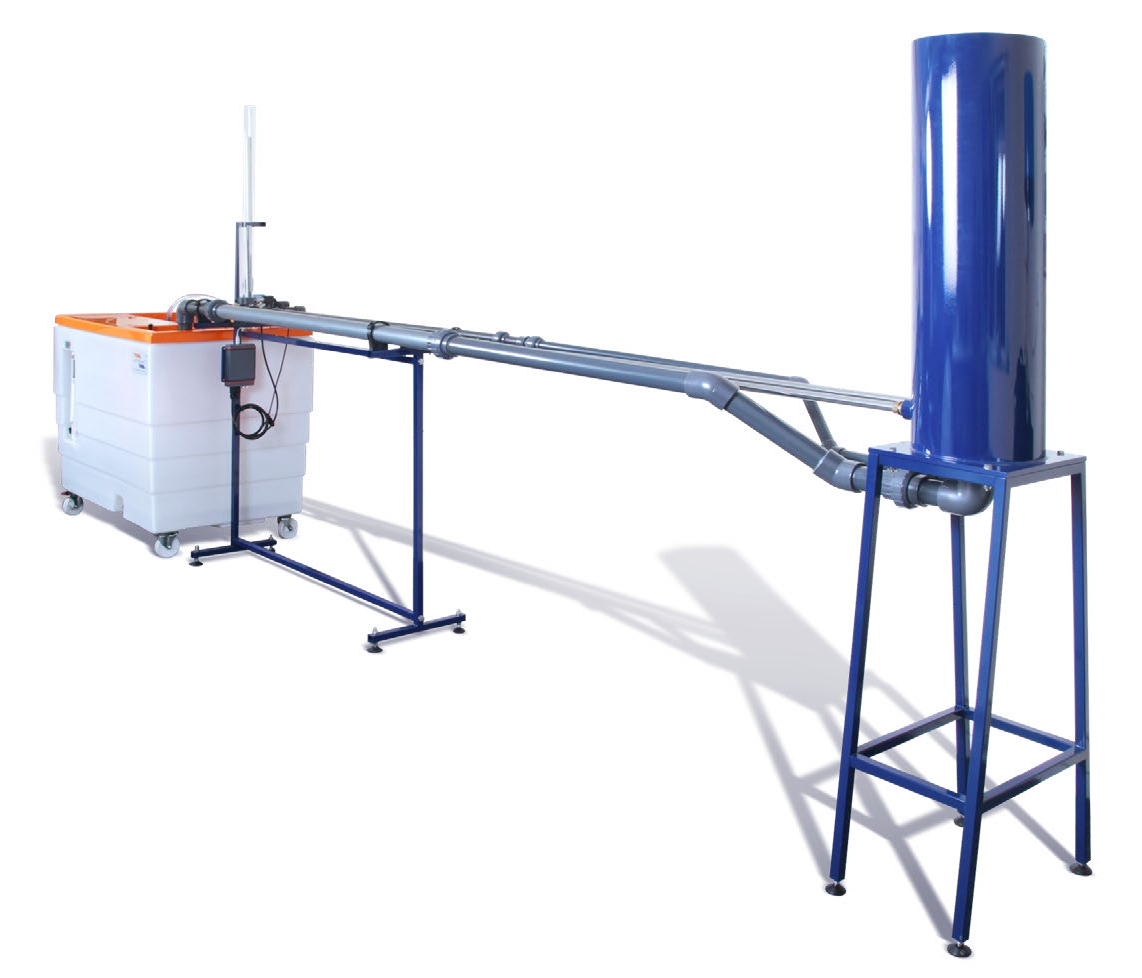

該設備是落地式的，由兩個與定位槽相連的不銹鋼管組成，定位槽需要與F1-10水力學工作臺相連。

利用第一個測試管可演示管道湍振，測試管包含一個透明的調壓井和位于出口處的杠桿操縱閥。在關閉杠桿操縱閥之前，另一個順流閥門可改變流經測試管的水流。調壓井上的刻度可測量水位的低速瞬變。

利用第二個測試管可演示水錘現象，測試管包含一個位于出口處的快動閥。在關閉快動閥之前，另一個順流閥門可改變流經測試管的水流。Armfield專門設計的特殊快動閥，利用觸發器可讓關閉時間很短，因此可在相對較短的直管內產生水錘現象。

抽頭包含位于測試管內和測試管中間的電子壓力傳感器，測試管位于快動閥附近。由于水錘沿著測試管來回運動，這些傳感器可測量管道內的高速壓力瞬變。傳感器的延時可用于測定水中的聲速，金屬管壁的彈性會使音速減弱。

利用直接連接計算機的USB接口可將傳感器與調節設備相連。利用提供的軟件可在計算機（不提供）上分析瞬時壓力波。壓力傳感器的電源來自計算機上的USB接口，因此無需提供其他的電源。

技術參數

設備	數值
測試管	不銹鋼，內徑為20.2mm，相當于3m長
調壓井	透明丙烯酸，內徑為40mm，高800mm
壓力槽	PVC，容量45L

要求水力學工作臺F1-10

要求

F1-10水力學工作臺

裝運規格

要求附件分開裝運

總尺寸

高：1.865m

長：3.575m

深：0.725m
