路面噪聲近場測試系統（CPX），是通過交通噪聲來對道路表面性能進行評估的一種方式。使用安裝在測試輪胎邊特殊裝置上的麥克風來記錄滾動噪聲?？梢詫?duì)道路上指定或各區域進行測量。CPX是一款主要用于測量輪胎噪聲的應用。

CoMeT CPX的設計滿足ISO 11819-2“聲學——測量路面性能對交通噪聲的影響——第二部分：近場方法”。

基于ISO 11819-2，我們開發了一款實踐性和可靠性并存的測量系統。該測量系統受益于我們使用CoMeT CPX系統進行超過3500次CPX測量所獲得的經驗。豐富的實踐經驗也有助于我們能夠持續地提高硬件和軟件的功能。

目前，在歐洲已經有19臺CoMeT CPX投入使用，亞洲有4臺。全球許多公司正在使用CoMeT CPX定制化的硬件和軟件。

新型號的CoMeT CPX系統集成了來自于WG33的新研究成果（滿足國際標準ISO 11819-2）以及一些實際的測量結果。

CoMeT CPX系統

性能

依據1997年以來CPX測量結果的經驗來看，我們已經清楚哪些東西對CPX系統來說比較重要。我們開發的CoMeT CPX系統包括以下的一些特征：

● 一體化：集成化的測量系統可直接在現場操作。

● 可行性：CoMeT CPX拖車使用了隔音箱可以避免測量結果受到風聲和交通噪聲的影響。

● 高端設備：可滿足多種測量標準。

● 靈活性：CoMeT 允許用戶進行可定制化的模塊設計并集成在設備上。

● 可靠性：CoMeT已經測試并應用多年。

應用

CoMeT CPX已經成功應用在如下情況：

● CPX的測量結果滿足ISO 11819-2的標準

● 在道路完工后短時間內就可以對路面的聲音進行整合評估

● 可以對路面噪聲隨著時間的損失進行監控

● 開發減少噪音的新類型路面

● 比較噪聲性質與不同輪胎關系的測量結果（小轎車和卡車）

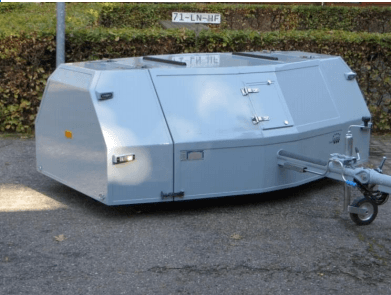

CoMeT CPX拖車

CoMeT CPX拖車有兩個輪子并各自配備了獨立的聲學室。兩個輪子保證了左邊和右邊的輪子可以同時進行測量。因?yàn)槠浔旧眢w積較小以及拖車一體化的外殼，可以使用在任何類型的車輛上。拖車具有簡化CPX測量結果的多種特征。

技術數據

CPX拖車提供了3個版本可用。標準的CPX拖車總重達700±20kg，其中包括了ISO 11819-2要求的確保輪胎準確加載的裝置。

拖車外殼的尺寸是1.7m×2.4m×1m（長×寬×高），在運輸過程中和在測量現場時，拖車左右側的蓋子可以放在正上方，這樣整個寬度為2.1m，更加便于在狹窄街道上進行運輸。

拖車沒有配置剎車系統，消除了剎車的尖銳聲音對測量結果的干擾。

CPX拖車滿足荷蘭人的要求，重量可達到750kg，其性能通過了荷蘭權威機構的測量和審核。拖車包含國際許可的官方文件。

該系統滿足ISO 11819-2中對于利潤的要求。

規格

CoMeT CPX是“交鑰匙”系統，配置了CPX拖車，測量系統和分析系統。

除了三個不同版本的拖車，我們同樣可以提供不含信號采集的拖車和數據處理部分。需要安裝儀表和程序來進行數據采集。CPX軟件可以單獨提供。

CoMeT CPX拖車

CoMeT CPX拖車不含信號采集功能，數據處理部分由以下幾塊組成：

● CoMeT CPX拖車包含：

a. 測量現場的運輸輪胎

b. 吸收材料包括一個備用板

c. 精確的輪胎加載

d. 快速便捷更換輪胎的提升設備

e. 安裝輪胎的設備

f. 安裝麥克風的框架

g. 麥克風纜線（BNC）

h. 拖車可以根據您的要求進行單一顏色的噴涂

● 包括輪圈在內的兩個225/60-R16型參照輪胎，符合ISO/TS 11819-3的規范要求，“聲學—測量路面性能對于交通噪聲的影響—第三部分：參照輪胎”

● 校準報告要求對CPX的測量結果進行分析定義

● 調整設備用于檢查麥克風的位置（高度和距離）

● 提供CoMeT CPX拖車結構性能介紹的官方文件

● CoMeT CPX拖車從我們位于荷蘭的工廠給您發貨

路面噪聲測量系統,噪聲測量?jī)x器,噪聲測量?jī)x

“交鑰匙”的CoMeT CPX拖車

“交鑰匙”的配置由以下幾個部分組成：

● CoMeT CPX拖車包含：

a. 測量現場的運輸輪胎

b. 吸收材料包括一個備用板

c. 精確的輪胎加載

d. 快速便捷更換輪胎的提升設備

e. 安裝輪胎的設備

f. 安裝麥克風的框架

g. 麥克風纜線（BNC）

h. 拖車可以根據您的要求進行單一顏色的噴涂

● 校準報告要求對CPX的測量結果進行分析定義

● PAK MKII（2槽）是一個包含GPS模塊的8通道測量分析系統。PAK MKII同樣能夠配置除了CPX應用的其他測量（聲音）。可以通過訂購其他的模塊來擴展測量通道的數量

● PAK軟件用于CPX的測量。PAK軟件同樣可以生成聲音文件用于相關描述

● PAK軟件進行CPX測量時需要設置4個麥克風信號，速度信號，觸發器信號和GPS信號

● 使用操作手冊“如何利用PAK進行CPX測量”

● 四個麥克風，四個前置放大器和聲壓校正器，都是1類的，包含校準證書。

● 調整設備用于檢查麥克風的位置（高度和距離）

● 手動的觸發器設備用于控制測試的開始和結束以及一些特殊的測量位置

● CPX可以將PAK數據按照ISO 11819-2的要求傳輸?shù)紺PX測量結果中。在某些條件下（比如通過隧道的時候），GPS的接受信號很弱。這種情況下，CPX監測軟件會存儲丟失的GPS信號

● 使用用戶手冊“CPX監測軟件”來了解如何處理CPX數據

● 兩天的培訓包括以下幾點：

a. 如何根據自己的系統進行CPX測量操作

b. 如何將CPX測量結果呈現在數據表中

c. CoMeT CPX拖車校準

● 提供CoMeT CPX拖車結構性能介紹的官方文件

● CoMeT CPX拖車從我們位于荷蘭的工廠給您發貨

基本型CoMeT CPX系統

基本型的配置包括以下幾個方面：

● CoMeT CPX拖車包含：

a. 測量現場的運輸輪胎

b. 準確的輪胎加載

c. 快速便捷更換輪胎的提升設備

e. 拖車可以根據您的要求進行單一顏色的噴涂

● PAK MKII（2槽）是一個包含GPS模塊的8通道測量分析系統。PAK MKII同樣能夠配置除了CPX應用的其他測量（聲音）?？梢酝ㄟ^(guò)訂購其他的模塊來擴展測量通道的數量

● PAK軟件用于CPX的測量。PAK軟件同樣可以生成聲音文件用于相關描述

● PAK軟件進行CPX測量時需要設置4個麥克風信號，速度信號，觸發器信號和GPS信號

● 使用操作手冊“如何使用PAK進行CPX測量”

● 使用用戶手冊“CPX監測軟件”來了解如何處理CPX數據

● 一天的培訓包括以下幾點：

a. 如何根據自身的系統進行CPX測量操作

b. 如何將CPX測量結果呈現在數據表中

● 提供CoMeT CPX拖車結構性能介紹的官方文件

● CoMeT CPX拖車從我們位于荷蘭的工廠給您發貨

PAK MKII（2槽）

尺寸300×300×60mm

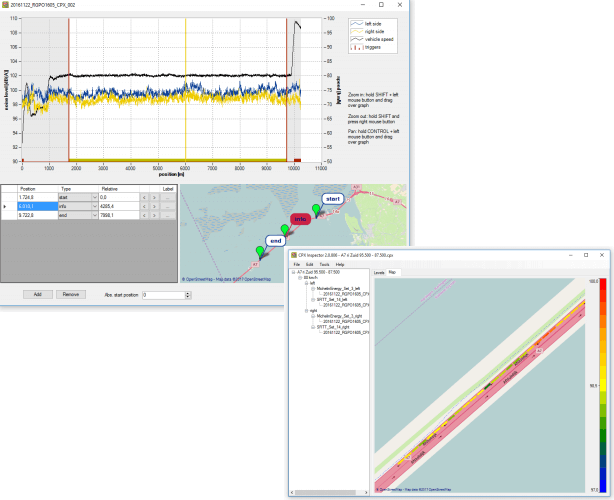

CPX監測軟件

CPX監測軟件根據ISO11819-2要求來進行CPX測量結果的分析。每20米就會將速度數據、GPS數據、環境溫度、路面溫度數據以及測量的聲音等級轉換成標準的CPX數據結果。所有的結果都可以導出到標準數據表中進行匯報分析。

CPX監測軟件可以輸入多種CPX數據格式。目前支持以下格式的數據：

● 基于文本輸出格式的PAK軟件

● 定義化輸出格式的SAMURAI軟件可輸出像EXCEL表格的格式

可選項

● 額外的二氯萘酯225/60-R16輪胎（含輪圈）

● 存儲在PAK MK II系統中滿足ISO 11819-2測量空氣和路面溫度的設備

● 存儲在PAK MK II系統中滿足ISO 11819-2測量輪胎表面溫度的設備

● 額外的麥克風和前置放大器（1類）

● 非接觸式的光學速度傳感器。傳感器安裝在CoMeT CPX拖車上，所有的數據的存儲和分析都在PAK MKII中進行，傳感器的精度滿足ISO 11819-2的要求

● 用于CoMeT CPX拖車防雨防塵的蓋子，可以防止聲音吸收材料在運輸過程中受潮

● 帶GPS的攝像頭用于CPX測試過程中路面部分的圖像采集

● M+P提供CoMeT CPX拖車校準。校準結果會在拖車校準報告中提供。CoMeT CPX監測軟件會根據新的校準結果進行更新?，F(xiàn)場校準會持續一天，整個拖車的校準必須每?jī)赡陥?zhí)行一次

● 提供現場支持：除了標準的CoMeT CPX拖車之外，我們還提供“CPX+”和“CPX-XL”版本。

CoMeT CPX+拖車

CoMeT CPX+設計用來進行不同種類輪胎噪聲測試的。CPX+拖車可以輕松適應輪胎的加載要求，規格如下：

● 輪胎荷載：每個輪胎250-425kg

● 輪圈尺寸：14-20寸

● 輪胎寬度：125-255mm

● 輪胎直徑：600-800mm

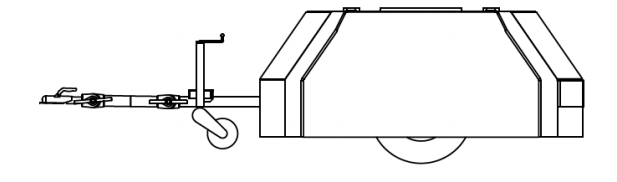

CoMeT CPX-XL 拖車

CoMeT CPX-XL參照ISO11819-2的標準設計用來測量前部和后部麥克風的位置。

這個類型的拖車要比標準的CoMeT CPX拖車長450mm。

CoMeT CPX+

CoMeT CPX-XL

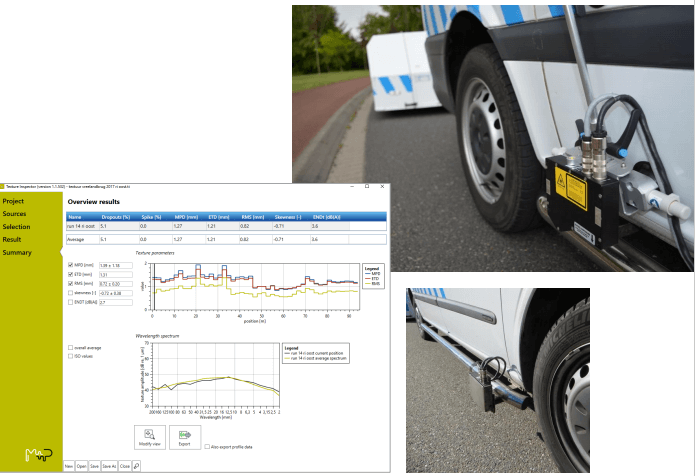

FLaSH|M

FLaSH|M是一種移動式的紋理測試系統，可以實現較高精度測量單條道路的斷面。主要特征如下：

● 道路維護監控

● 可結合我們的CoMeT CPX系統獲取詳細有效的聲學性能信息

● 可研究道路上的聲學和燃油損耗

● 汽車測試軌道的特征認證

FLaSH|M可以記錄每毫米樣本上的道路紋理。在記錄的過程中，操作人員可以對信號的質量進行實時監控并決定記錄的斷面數據是否可用。記錄完之后，獲取的數據會錄入到紋理監測軟件中用于后期分析。

條件

交貨時間

CoMeT CPX系統的交貨時間大約在下單后的3個月內。當您下單后，我們會給您提供詳細的發貨日期。

支持

● CoMeT CPX拖車

CoMeT CPX拖車是一款自1997年就投入使用的設計。當設備頻繁使用時會造成輕微的損壞。因?yàn)榇蟛糠质褂玫亩际菢?biāo)準配置的設備，當?shù)氐墓こ處熆梢赃M(jìn)行設備的維修。CoMeT CPX拖車內部的吸收材料同樣可以進行維修。在發貨的清單里會配置一些額外的零部件用于輕微損傷的維護。

● PAK MKII 硬件

PAK MKII 系統目前應用在世界各地的公司，在該系統中可能會出現報錯，只需要將整個系統或者有缺陷的部分寄回到M+P。維修好的系統或者缺陷部分可以在數日后返還用戶。

● 軟件

軟件的標準支持是自發貨后的一年內。在這段時間，您可以獲取來自于M+P的免費支持，也可以進行軟件的免費升級。過了限定的時間后，用戶就需要訂購相應的軟件維護功能了。

質保

● 硬件

廠家為用戶的CoMeT CPX硬件提供質保，對于大多數設備的質保時間為12個月。

● 軟件

PAK軟件和CPX監測軟件的質保在發貨清單授權書中有具體描述，在發貨后的12個月內，我們確保可以免費進行軟件問題維護。

維護

ISO11819-2規定一些項目需要年檢或者一段時間內需要定期更換，主要包括以下幾點：

● 麥克風和前置放大器需要每?jī)赡隀z驗一次，這個需要授權的實驗室根據相關的校準溯源執行

● 聲壓校準每年校正一次

● 聲音吸收材料的聲學性能每年進行重新評估，如果吸收材料上有較多灰塵情況時，可以將評估的時間提前。整個拖車每?jī)赡晷?zhǔn)一次

關于M+P

自1972年以來，M+P就開始著手研究關于噪聲，振動以及空氣質量的解決方案?；趯I(yè)知識，M+P一直致力于為用戶提供定制化的技術服務。在荷蘭，M+P有40位專業人員的服務，為客戶提供了專業化的培訓。在Müller-BBM公司，M+P有超過1200位的專業人員。M+P是Müller-BBM集團的一員。

CoMeT CPX拖車應用
