產品介紹：

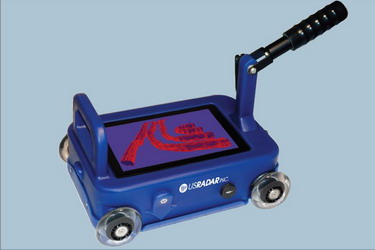

美國US Radar公司出品的Quantum Mini型探地雷達是目前市面上一種雙頻率一體化混凝土掃描探地雷達。它具有一個1GHz天線深結構和目標探測分析功能，還具有一個2GHz天線用于高分辨率探測分析精細目標功能。不再需要選擇天線或者避免事后才發現應該用不同的天線掃描完成。Quantum Mini型探地雷達提供便攜的、無線的、一體化等好處，能夠完美并方便的掃描探測墻壁、地板、天花板等。

典型應用：

得益于1GHz高頻天線和更高分辨率2GHz高頻天線的一體化設計，Quantum Mini型探地雷達適用于所有混凝土掃描探測應用。

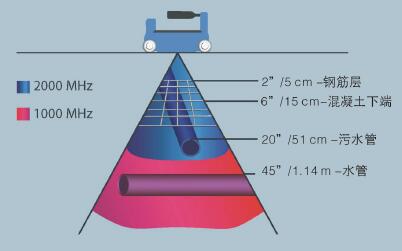

何為雙頻率？

市面上所有其他的混凝土雷達掃描儀只提供一種頻率的天線。這意味著普通用戶必須犧牲高分辨率或探測深度，反之亦然。1GHz和2GHz一體化天線，保證在得到細節與高分辨率同時，也能得到一定的探測深度。這確保了混凝土結構能夠被正確地鋪設，并且對下面的東西有一個牢固的探測了解。雙頻率天線讓用戶對做好的工作更有信心！

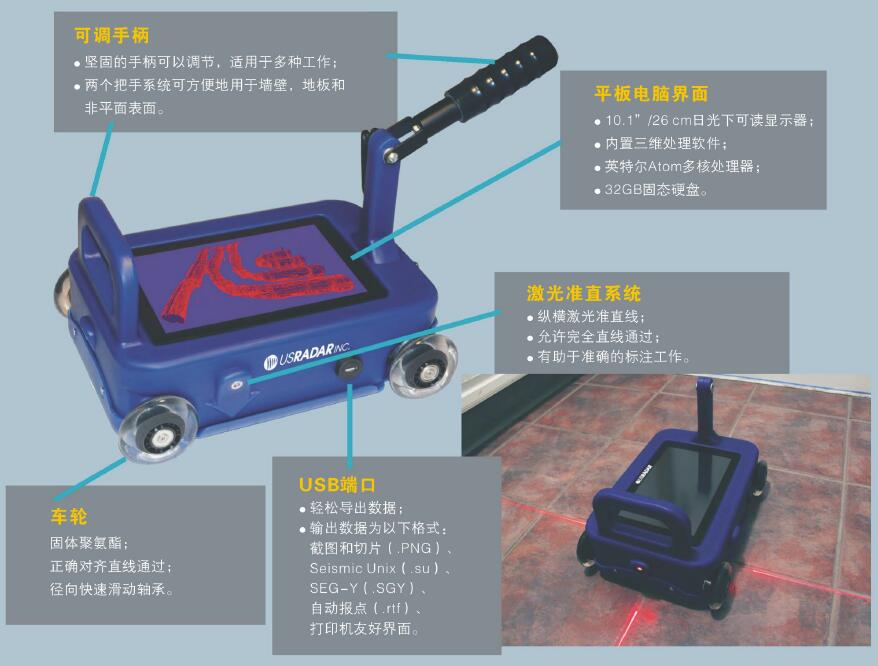

產品特征：

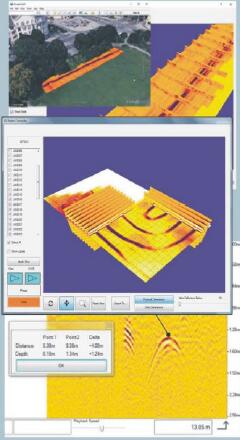

軟件：

在儀器主機和電腦配置上可提供多種軟件。

包括：

? GPS導航軟件

? 三維處理解釋軟件

? 谷歌地球地圖整合軟件

? 報告生成軟件

? 和更多其他軟件

Quantum系類探地雷達也兼容多種第三方處理軟件包。

技術規格：

雷達控制計算機：

● 處理器：多核英特爾Atom

● 雷達接口：專用防水軍用連接器

● 硬盤（程序和存儲）：32GB堅固耐用的固態硬盤

● 顯示器：10.1”/26cm日光下可讀LED彩色液晶顯示器

● 電源：10.5～18VDC @ 25W

● 操作系統：內嵌Windows 7

控制：

基于Windows的觸摸屏全屏菜單系統。

軟件：

Microsoft Windows

US Radar控制軟件包括：

? 系統配置

? A型掃描顯示（波形圖）

? B型掃描顯示（橫斷面視圖）

? 可選C型掃描顯示 (三維圖)

? 可選地圖顯示面板集成，實時注釋和CAD和GIS輸出

? 實時信號處理

? 數據存儲和回放

? 可選GPS集成

雷達電子單元技術規范：

● 采樣間隔：10ps～6.4ns

● 時間范圍調整間隔：10ps

● 脈沖重復頻率：0.1～4MHz（可調）

● 每道樣點數：2～8192（可調）

● 有效帶寬：>4GHz

● 疊加：自動

發射機天線：

雙頻1GHz &2GHz

系統掃描模式：

? 觸發模式：自動運行、時間間隔、軸角編碼器（距離）GPS、人工控制（點測）

? 最大采樣率：550,000,000樣點/秒

? 增益：45dB（硬件），90dB（軟件）， Software 60dB（軟件平坦增益）

雷達系統環境參數：

● 溫度：-11～50℃

● 密封性：IP 67
