歐美大地公司新聞

分享：三維探地雷達全球多領域應用成果

發布時間：2023-10-25 瀏覽次數：20217 來源：歐美大地

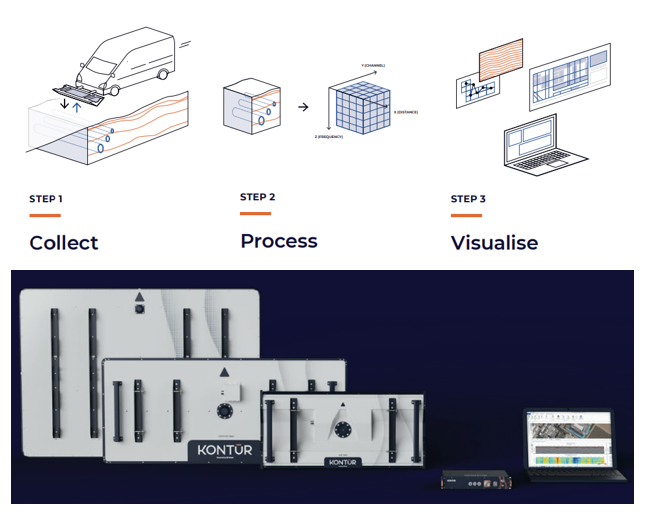

與世界上其他任何品牌的探地雷達不同，挪威KONTUR公司（原3D-Radar公司）使用了步進頻率天線陣技術開發出了三維探地雷達系統，該技術始于Egil博士在挪威科技大學的研究，并取得了美國①和世界知識產權組織②的專利。
備注：
①7,170,449 Antenna system for Georadar. 2007年1月
②WO 2013/051945 A1 Grounding penetrating radar antenna. 2011年10月

GeoScopeTM三維探地雷達是目前市場上的步進頻率雷達。利用數字頻率信號源替代傳統的脈沖技術，GeoScopeTM可以產生0.5-10毫秒的掃描周期，其中包含了1500個從100MHz到3GHz不同頻率的連續信號。步進頻率雷達有一個同相接收機，這意味著整個掃描周期100%可被有效利用。GeoScopeTM MK Ⅳ探地雷達頻帶寬幾乎達到3GHz，具有分辨率。

因此，步進頻率雷達可以實現探測深度和分辨率之間更好的平衡，在整個測量深度范圍內都能獲得清晰的圖像，這點優勢使得數據處理變得更加簡單。
在過去的20年中，全球幾乎所有知名研究機構都積極引進了KONTUR的三維探地雷達，并開展相關研究。在我國三維探地雷達主要用于路面結構病害的檢測與研究工作。

三維探地雷達作為一種檢測工具，在除路面檢測的多個領域中，都具有應用及研究價值。

在KONTUR 2023代理商年會上，三維探地雷達的全球用戶分享了其在隧道檢測、大壩檢測、巴黎圣母院大廳勘測及考古等諸多領域的應用案例。

隧道檢測

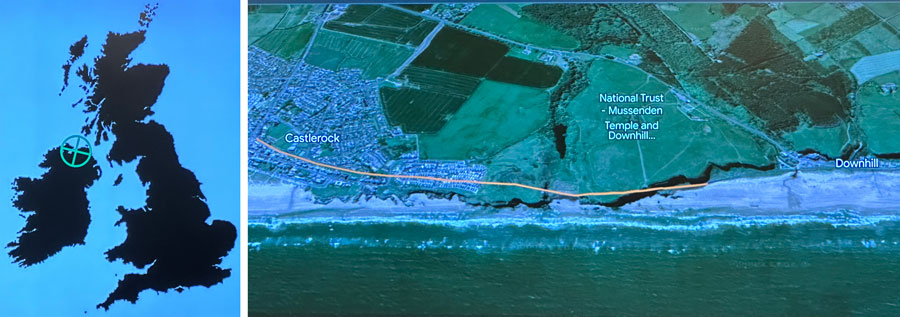

北愛爾蘭·倫敦德里

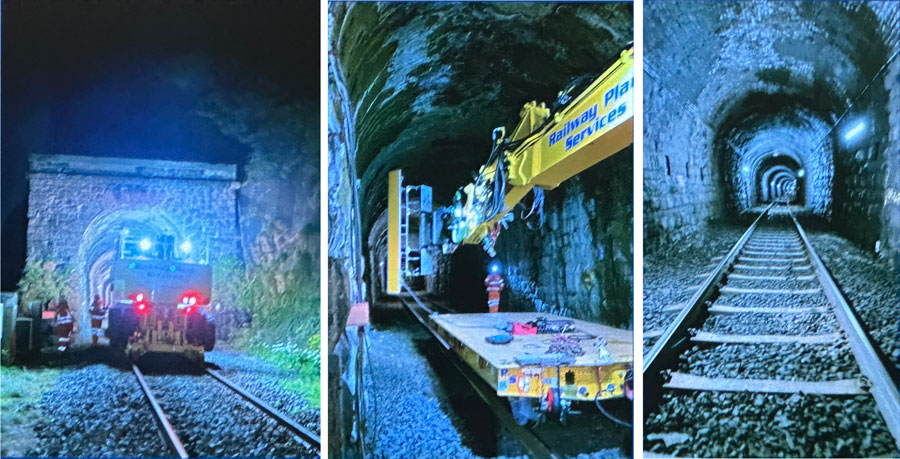

項目為位于北愛爾蘭倫敦德里（Londonderry）Downhill & Castlerock 鐵路隧道，檢測目的是檢測隧道結構環，確定其厚度和數量。（Locate structure rings：determine thickness and number of rings）

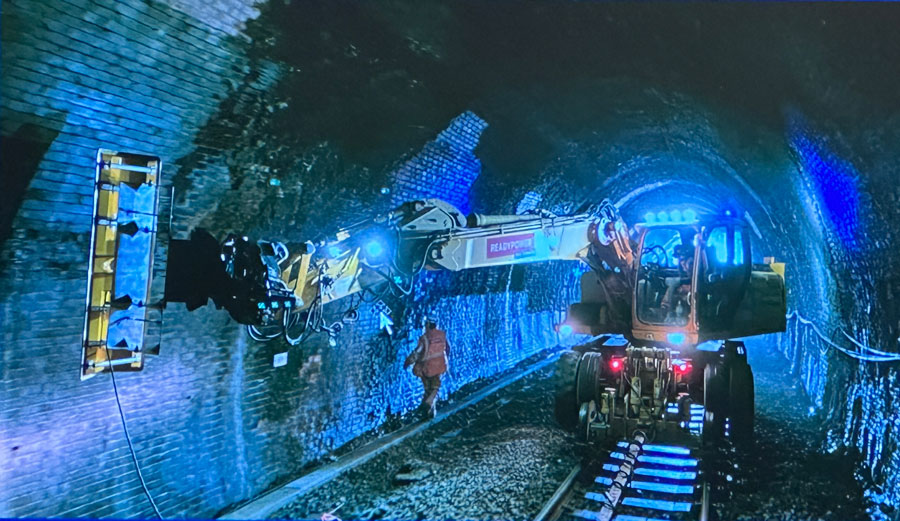

為了盡量減少對運營鐵路線的阻礙，本次檢測采用Kontur三維探地雷達GeoScope MK IV主機和A2429空耦天線陣（2.4米寬，29通道）。天線陣固定在檢測車上專門設計的吊臂上，天線陣離開隧道墻壁50cm左右，檢測速度為40-50公里/小時。

本項目布設5條測線。

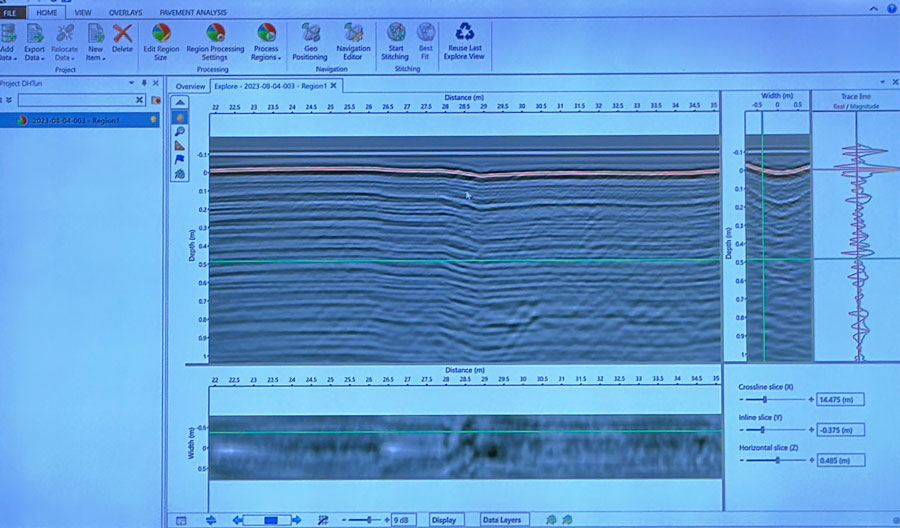

分析軟件Examiner，雷達數據三視圖

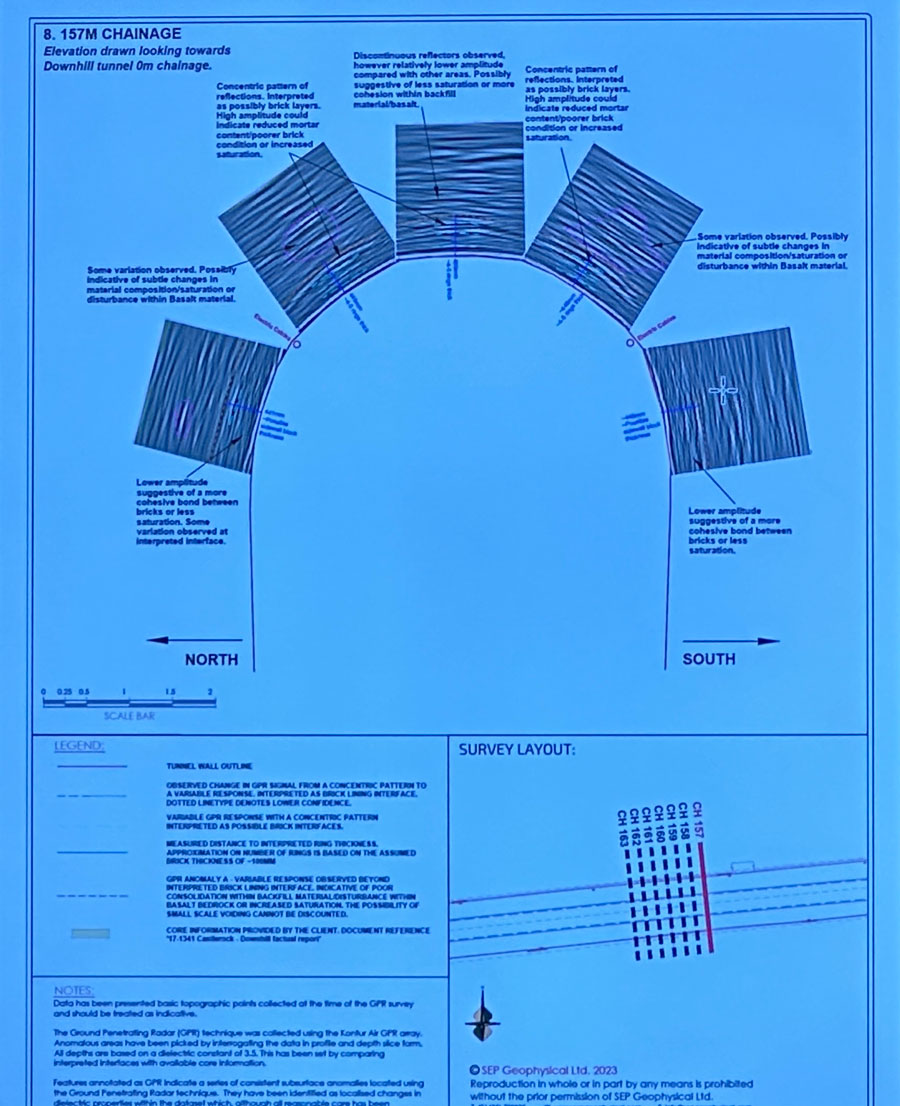

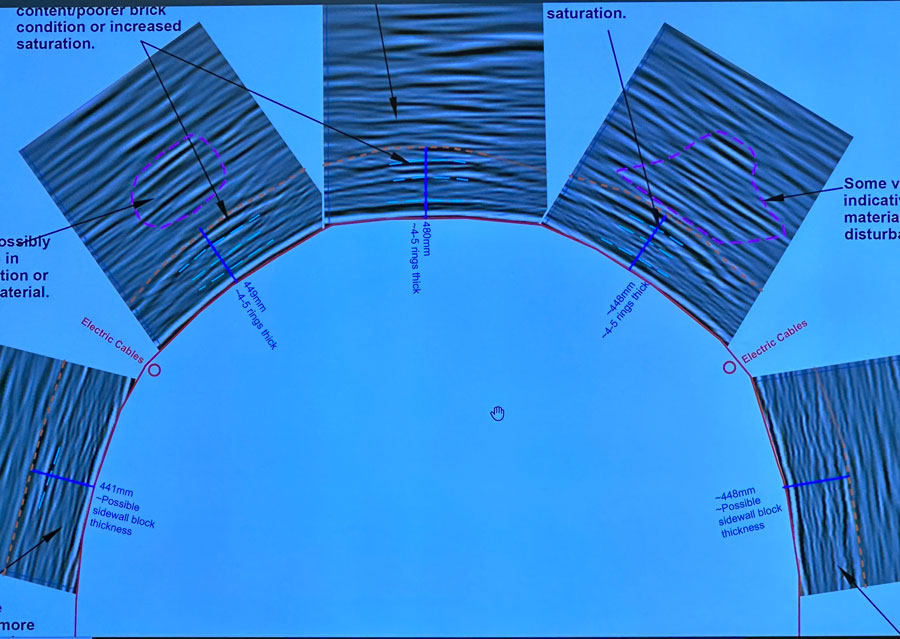

數據分析結果與報告

大壩檢測

意大利

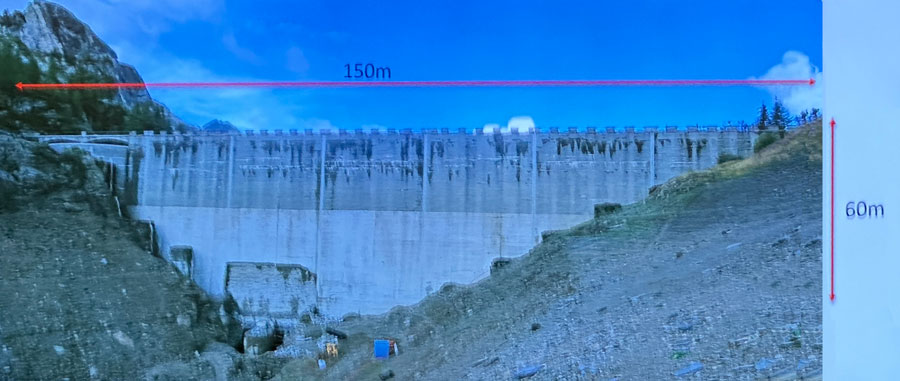

大壩長150米，最高處達60米，下段為混凝土結構，上段貼花崗巖瓷磚。檢測目的為探測是否有空洞等病害。

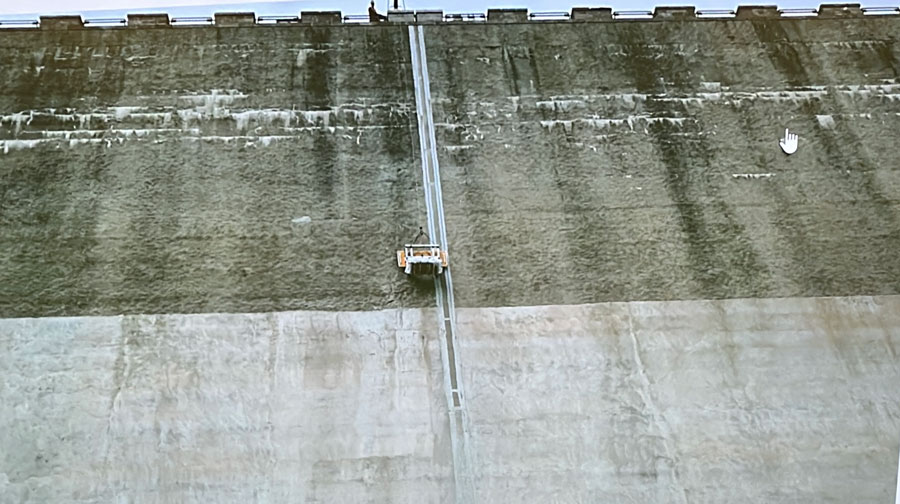

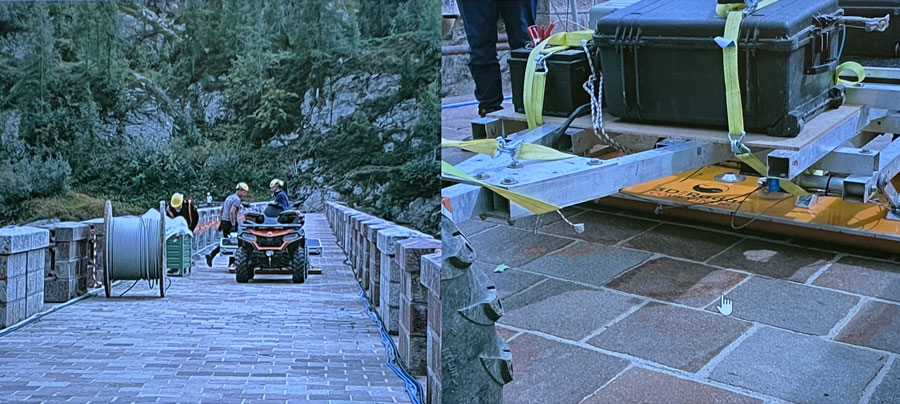

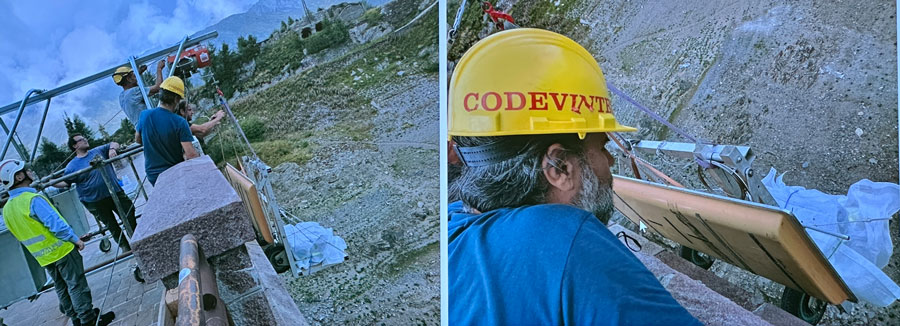

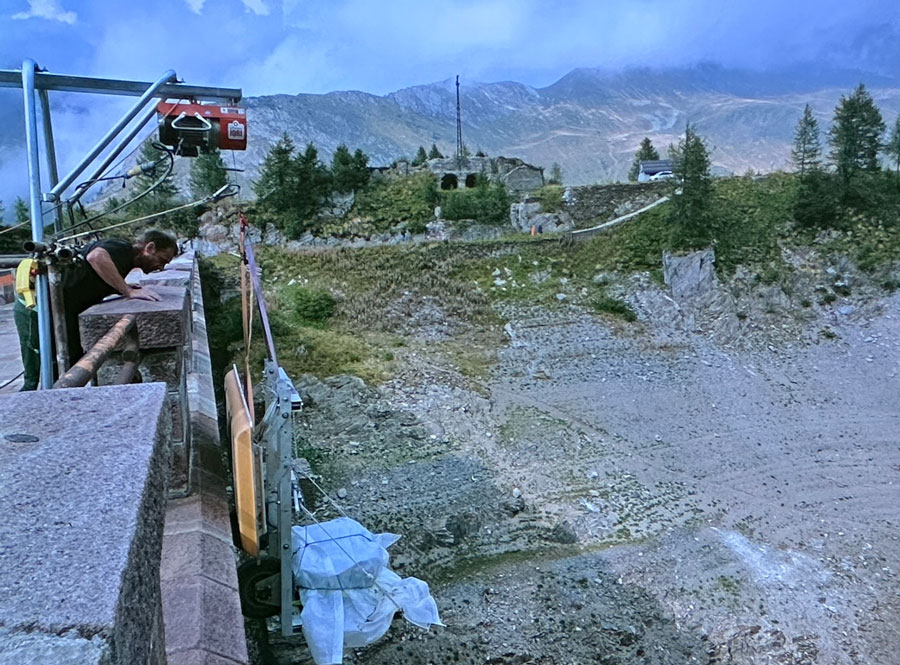

本次檢測采用Kontur三維探地雷達GeoScopeMKIV主機和G1820地面耦合天線陣。天線陣和主機及供電電瓶安裝在兩輪拖車上，天線陣離開壩體10cm左右，測距儀（DMI）安裝在拖車輪上，以測距輪觸發采集數據。拖車由安裝在壩頂?shù)幕喭弦罚喼渭芸梢栽趬蔚倘斯ひ苿?，確保測線拼接。

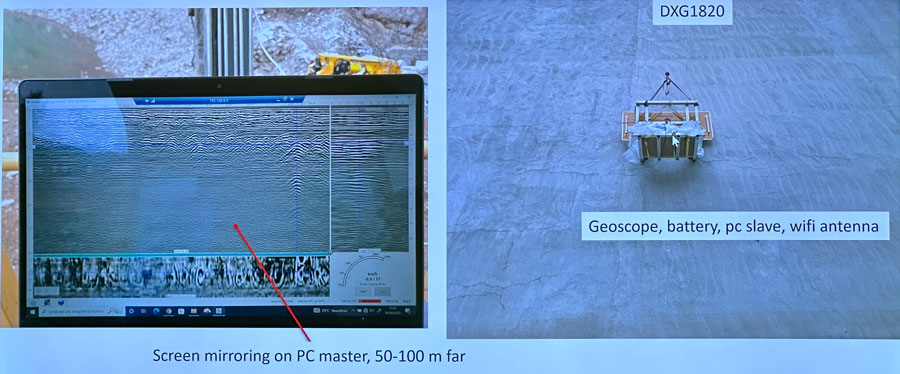

主機網線接口安裝無線網卡，與壩堤上的筆記本電腦無線通訊，電腦控制采集和存儲數據。

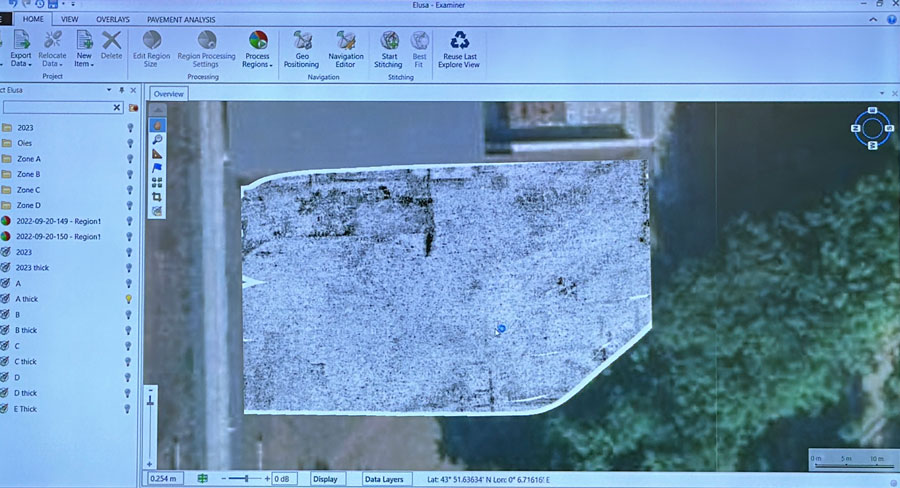

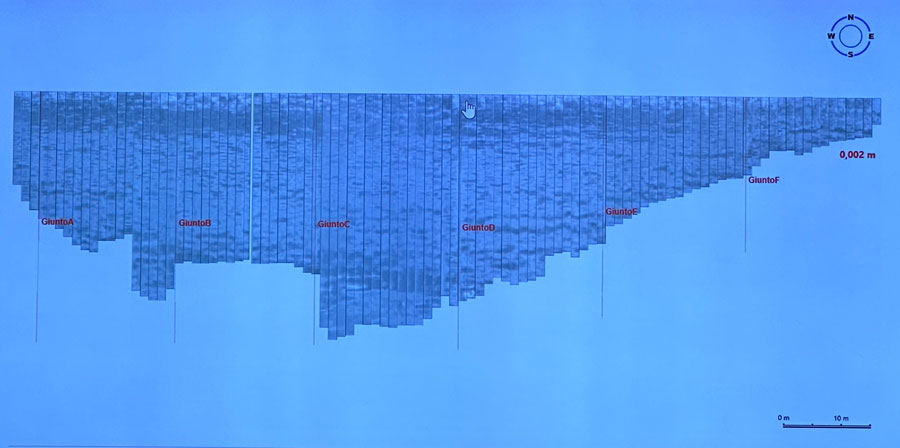

分析軟件Examiner總覽圖顯示本次檢測數據測線

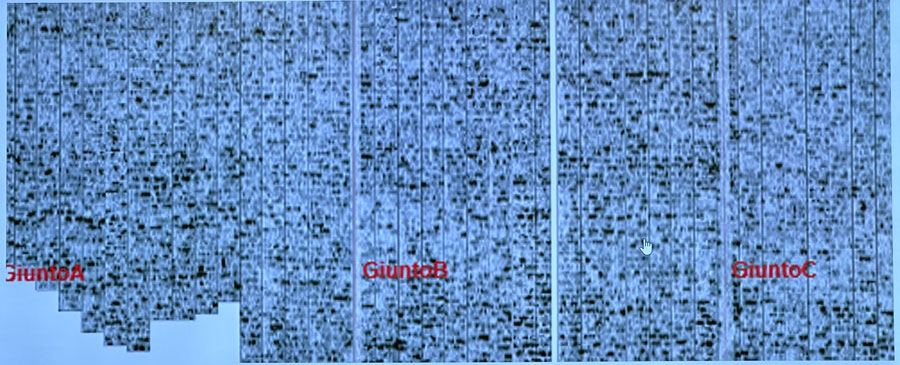

總覽圖顯示花崗巖瓷磚

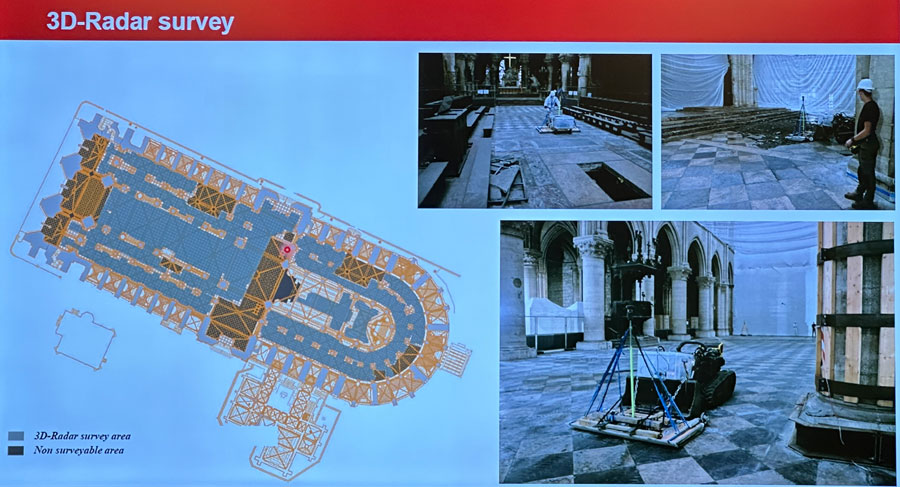

巴黎圣母院大廳勘測

法國·巴黎

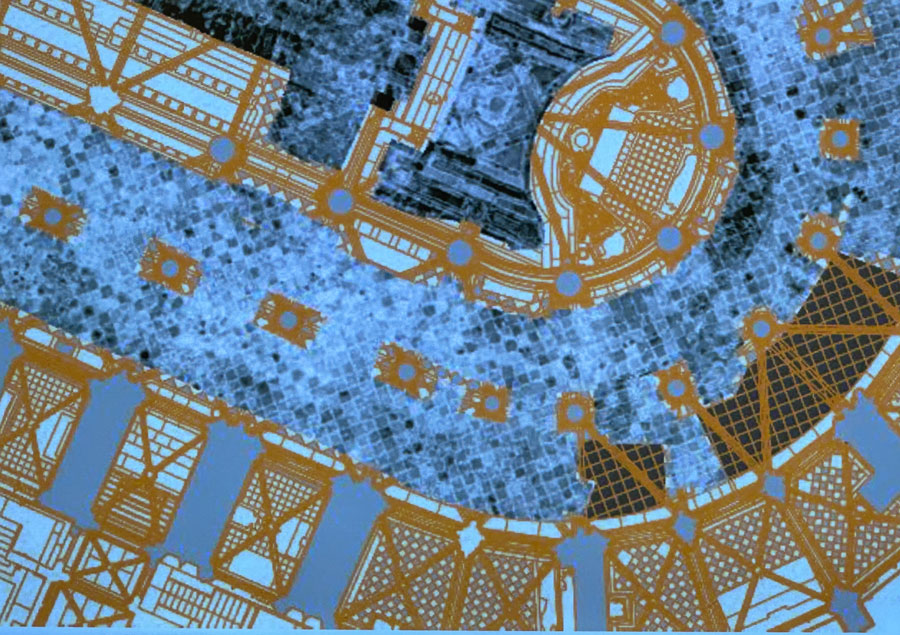

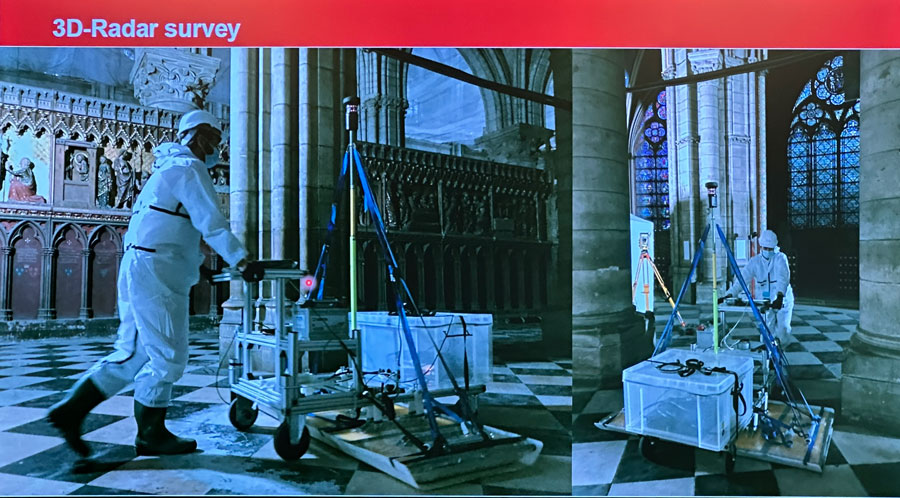

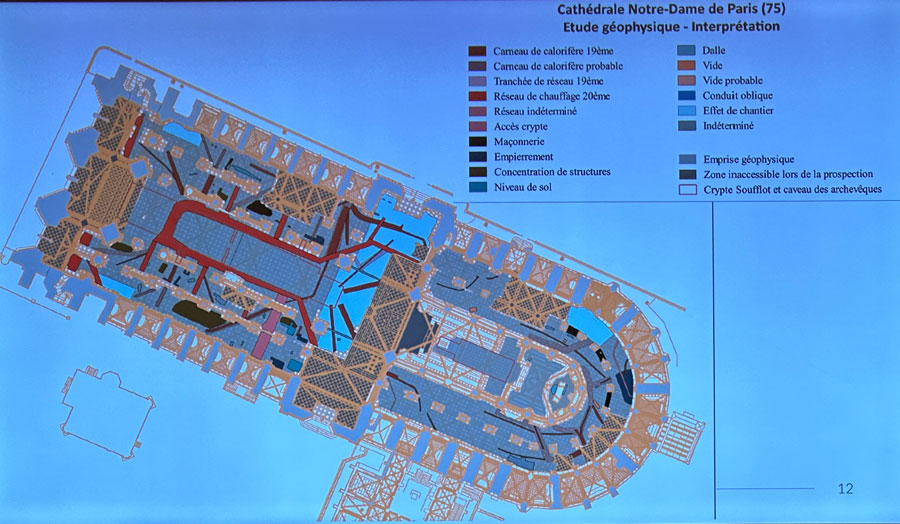

2019年4月15日法國巴黎圣母院發生火災，整座建筑損毀嚴重?；馂?zāi)后，采用Kontur三維探地雷達對大廳進行勘測，探測過去掩埋的物體。由于室內含有有毒粉塵，檢測人員要求穿戴防護服。開始采用人工手推方式，效率低；后來改進為雷達系統安裝在機器人上，極大地提高了數據采集效率。
