本次測試主要目的是嘗試檢測高強度磚內部裂紋。測試使用的儀器是ACS廠家的最新款A 1040 MIRA 3D混凝土三維超聲波成像儀。A 1040 MIRA 3D使用超聲波作為測試信號，依據不同介質具有不同的聲阻抗，在超聲波傳播過程中會引起不同程度的反射的原理，來檢測混凝土結構中可能存在的異常介質。
一、陣列式檢測原理：
超聲波檢測（UT）是利用超聲波探頭發出的超聲波，在工件中以一定方向和速度向前傳播，當遇到材料內部兩側聲阻抗有差異的界面時，聲能會部分或全部反射回探頭（穿透法時接收探頭不能接收或接收部分超聲波信號）從而被超聲檢測設備接收和顯示，通過分析聲波信號的波幅、主頻、傳輸時間等聲學參數，評定缺陷是否存在或存在缺陷的大小位置等。
相關物理參數:
聲阻抗：Z＝ρc（Z表示聲阻抗，ρ表示介質密度，c表示介質聲速）
R（能量反射率）=
T（能量透射率）=1-R
超聲波反射示意圖
技術特點：
1） 陣列式系統
A 1040 MIRA 3D是一個陣列式的控制器，它由32個橫波傳感器組成，當超聲波信號發出后，接受到的信號會被控制器進行處理，然后轉移到電腦用合適的軟件進行處理。

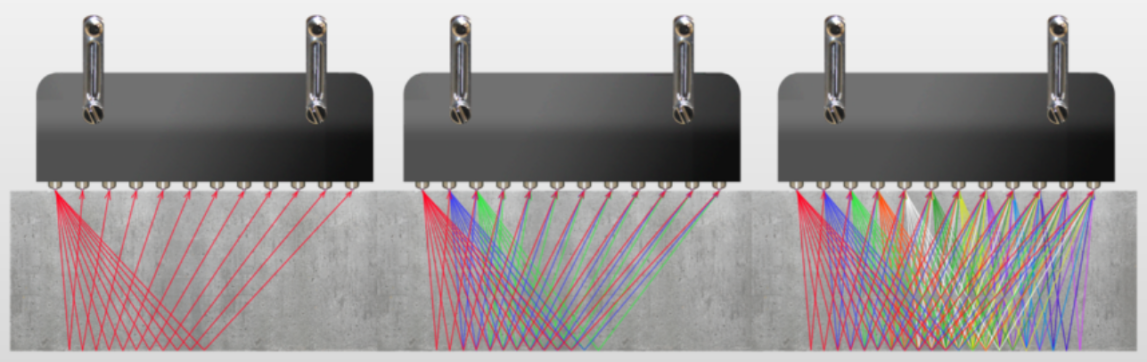

陣列式傳感器發射示意圖

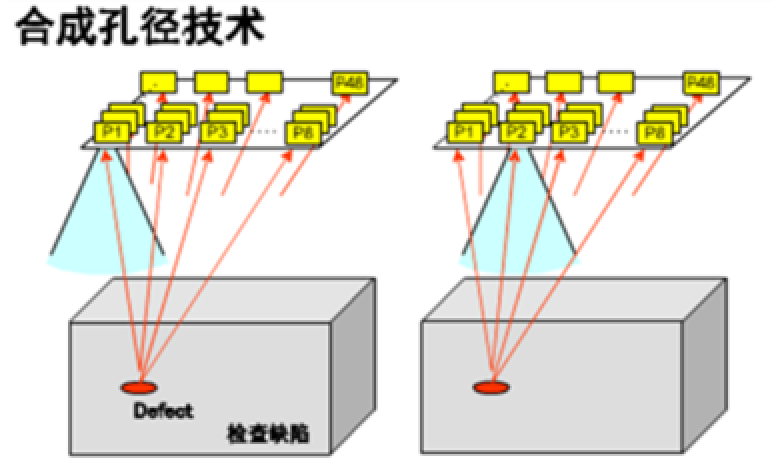

2）合成孔徑聚焦超聲成像（SAFT）
傳感器以一定步長沿線性孔徑軌跡移動，在軌跡上的孔徑位置向成像區域發射脈沖信號，并接收和儲存檢測信號，然后下一孔徑位置進行相同的發射、接收和儲存，直達掃描完成；接著按照重建點對相應孔徑檢測號的回波做時延調整、信號疊加和平均等處理，實現逐點聚焦，最終重建整個成像區域的信號反射圖（見下圖）。
合成孔徑聚焦超聲成像（SAFT）

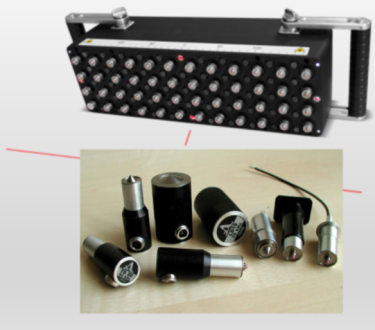

3）干點式傳感器（DPC）
? 傳統的傳感器需要使用耦合劑才能與混凝土表面緊密接觸，干耦合不使用耦合劑，通過彈簧彈力實現耦合。
? 彈簧加載的天線陣單元可以在粗糙度曲率8mm的表面上工作，在粗糙和不平整的表面也有穩定的超聲接觸。
? 使用天線陣獲得高信/噪比。
干點式傳感器（DPC）
4）橫波檢測
? 信噪比提高 — 超聲橫波在混凝土中的散射比縱波弱，接收信號更強。
? 分辨能力有所增強 — 分辨力與超聲波波長有關，波長越短，分辨力越高。橫波波長≈60%縱波波長（波速C=波長λ x 頻率f）;
? 缺陷反射更強 — 橫波只能在固體中傳播，當遇到空氣層或空洞、裂縫時幾乎全反射。
橫波傳感器
5）B-/C-/D-掃描及3D成像
? 成像顯示直觀，與醫學B超類似，不同的顏色表示不同強度的反射；
? 采用面掃模式可現場顯示3D圖，更清楚直觀；
? 電腦端分析軟件IntroView還可對3D圖進行切片，詳細查看不同位置的圖像。

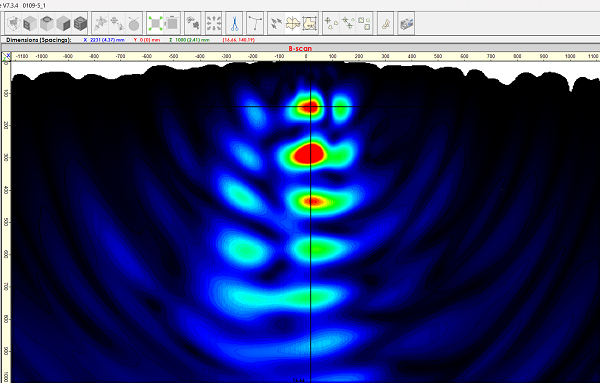

B-Scan視圖

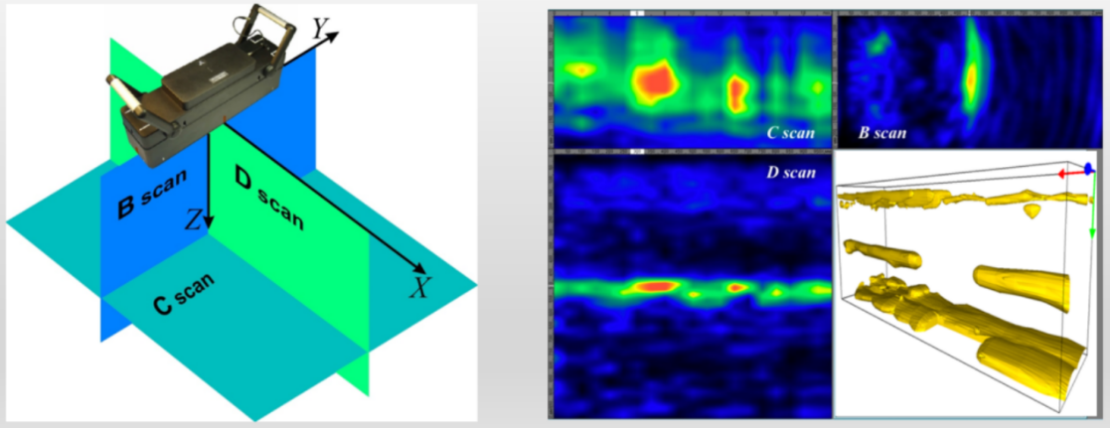

B-/C-/D-及3D視圖
二、儀器參數設置
為了不同位置的信號具有可比性，同一次測試，儀器應采用一致的參數。本次測試的主要參數設置如下：
1. 波速（wave speed）：3600m/s（橫波波速）
2. 模擬增益（analog gain）：15dB
3. 數字增益（digital gain）：20dB
三、實測數據分析

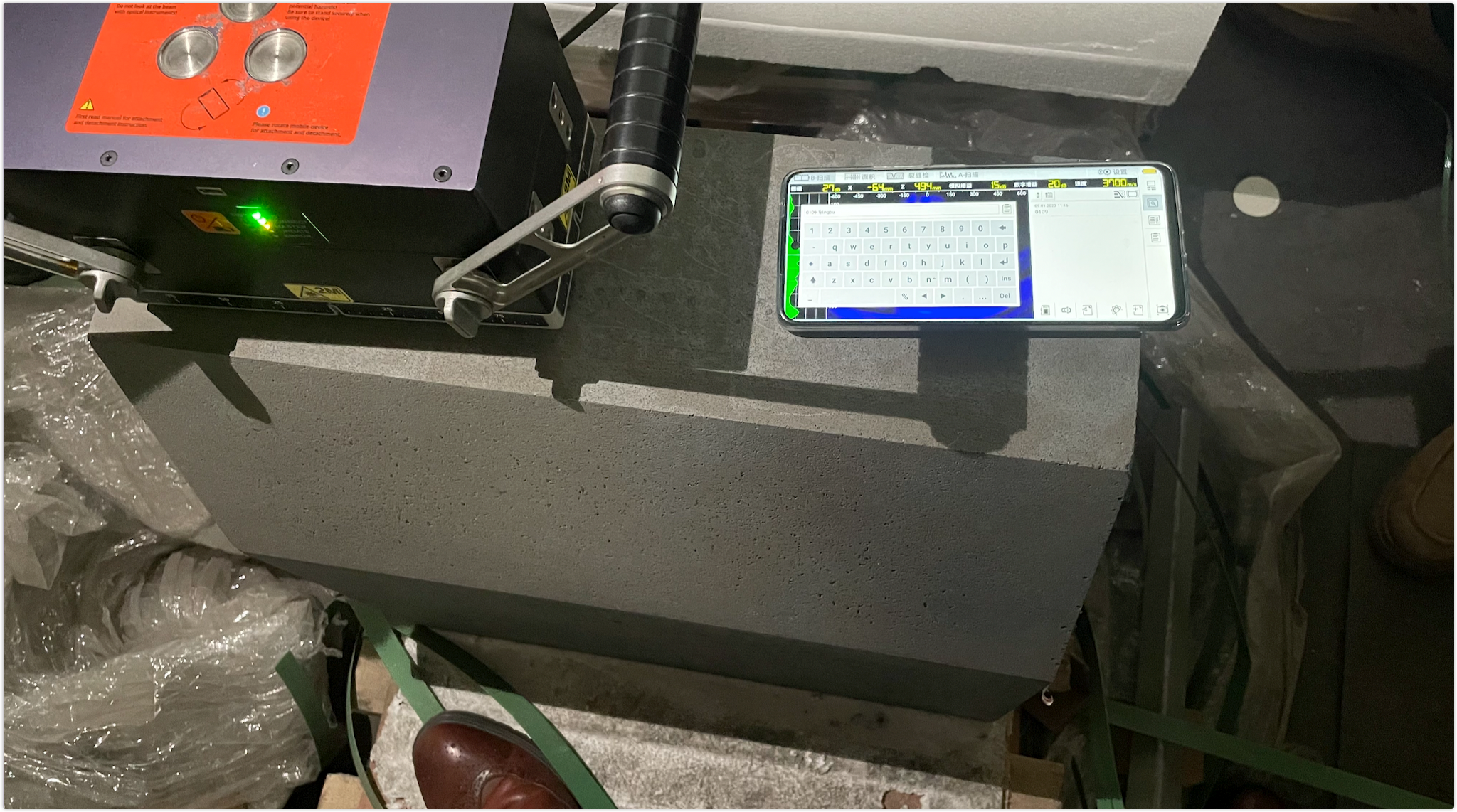

本次測試了幾個試塊，多數未發現問題。

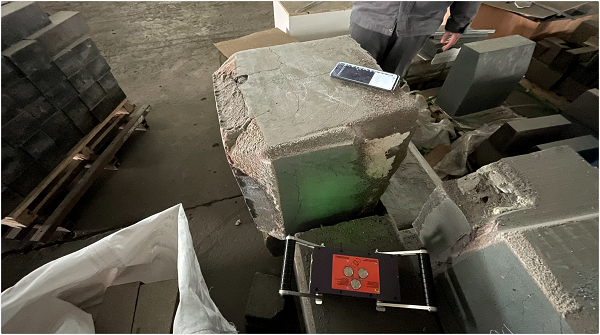

試塊1

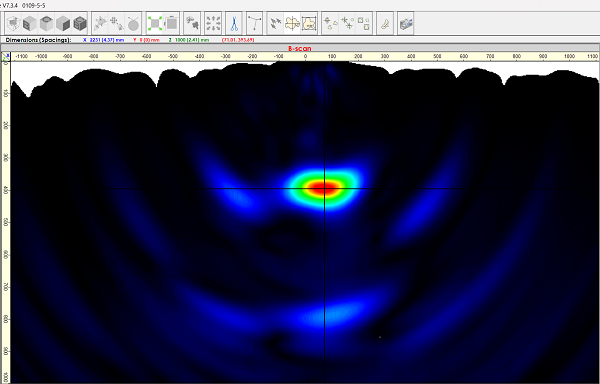

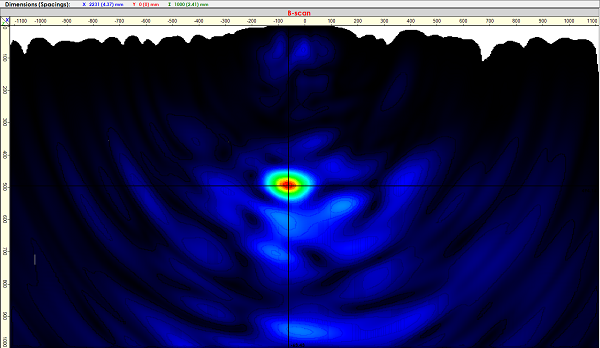

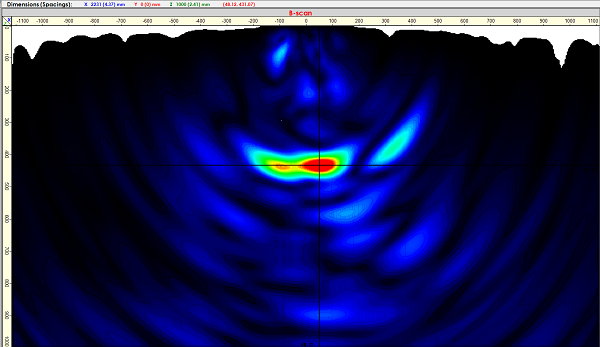

試塊1厚度200mm，我們從兩面進行了測試底面反射清晰，中間未發現異常反射，說明內部質量良好。
我們也從頂部測量了一次，也能夠看到底部反射，高度約500mm。
總體來說，試塊1內部應該沒有明顯的問題。
試塊2

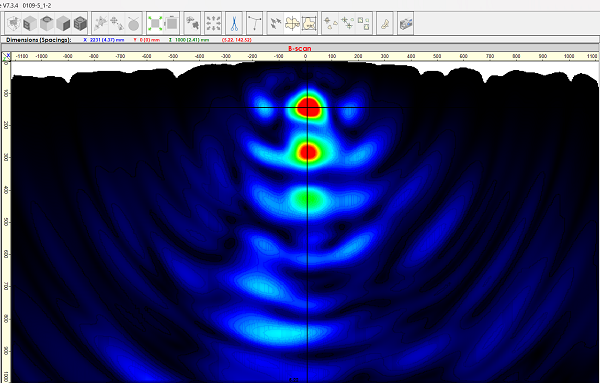

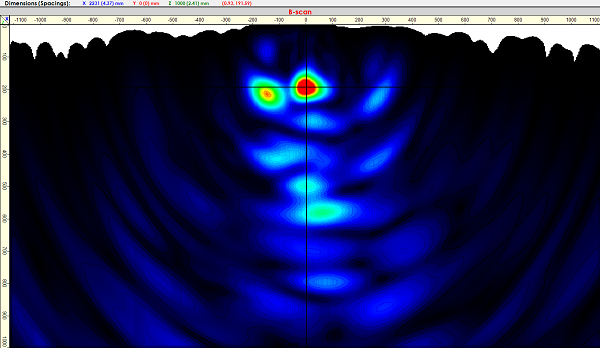

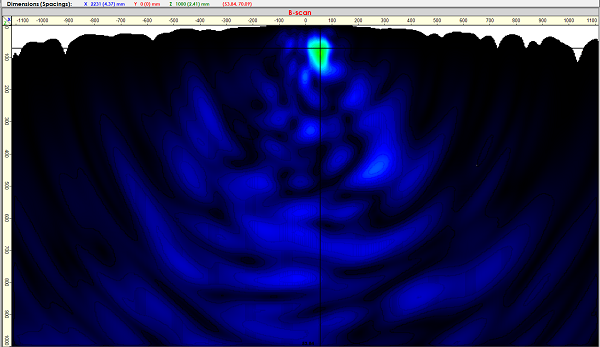

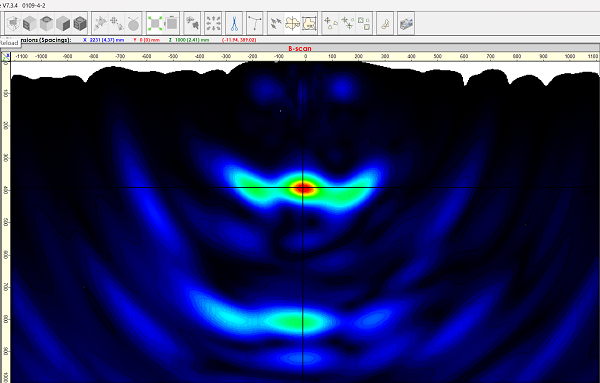

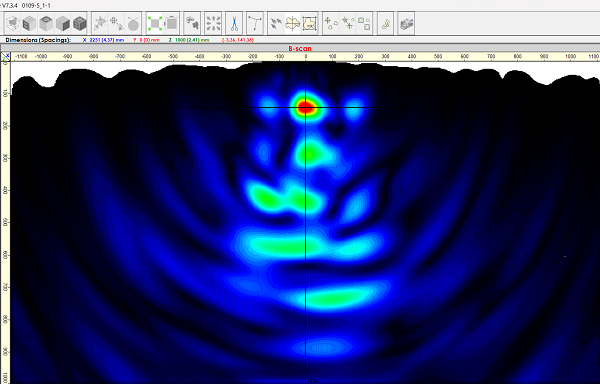

試塊2是個方形構件，厚度約420mm，左側測出的數據較正常，能看到底部反射，靠近右側的圖形則能在距離表面60-70mm的位置看到異常反射。

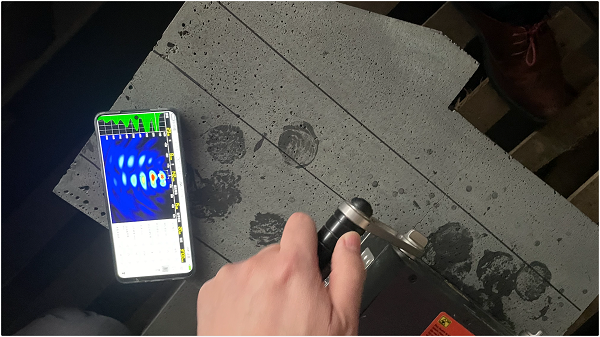

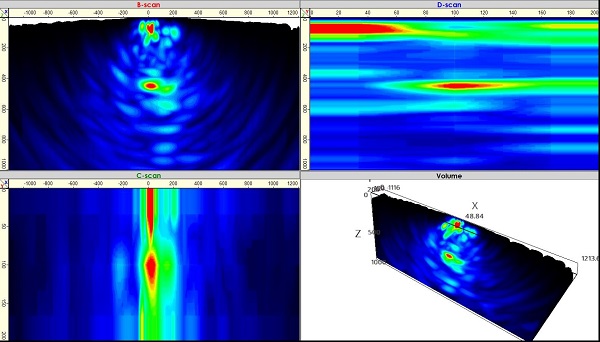

我們還對試塊2做了一次面掃測試（Map模式），并生成3D圖，這樣有利于更清晰直觀的查看構件內部情況。下圖右下即為測試結果的3D顯示效果，在軟件中或者儀器上可以自由旋轉，從不同角度查看，左上圖和其他結構看到的圖片一樣，為B掃圖，即結構的縱切面圖。
試塊3

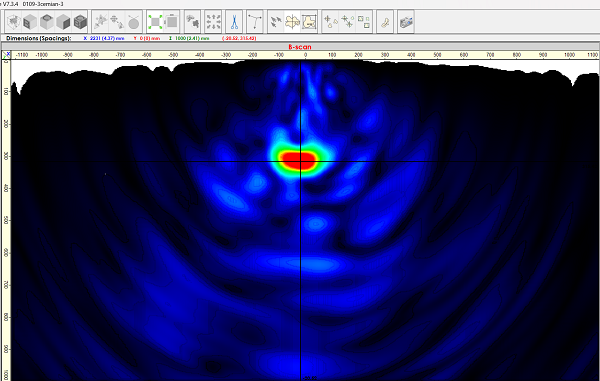

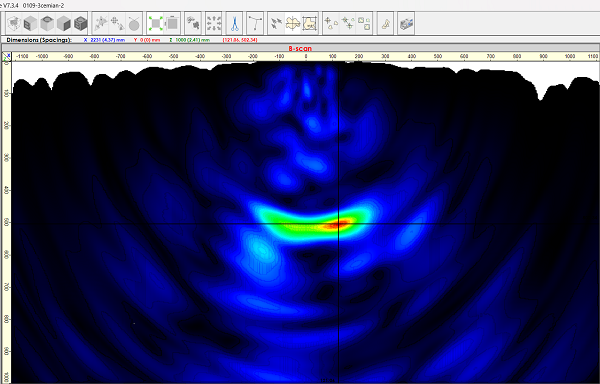

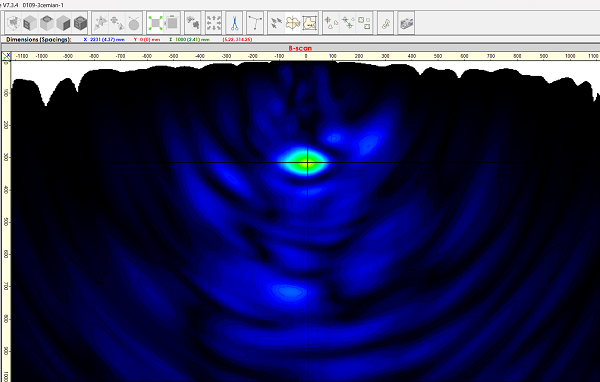

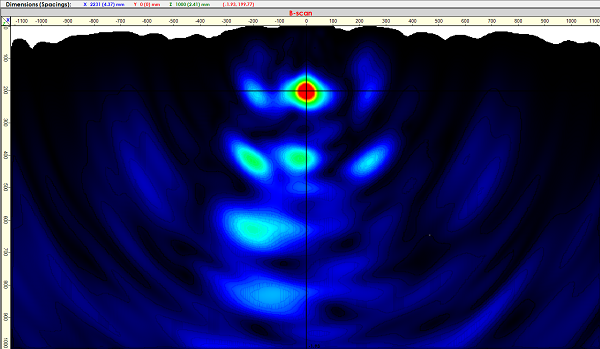

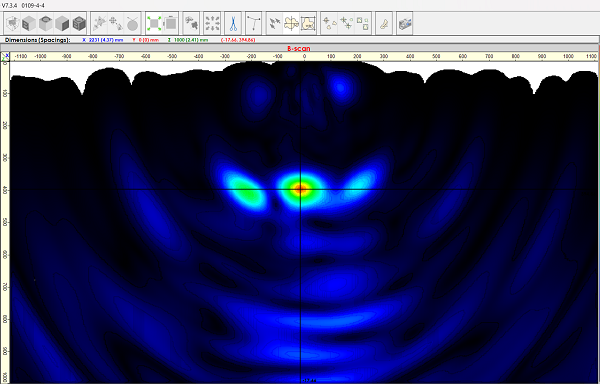

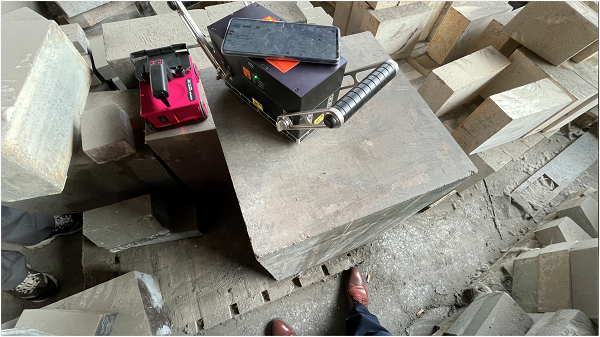

試塊3也是個方形構件，比試件2稍小，厚度約320mm，高度約500mm，從頂面和側面都能測試到底部反射，試件內部未發現明顯問題。
試塊4

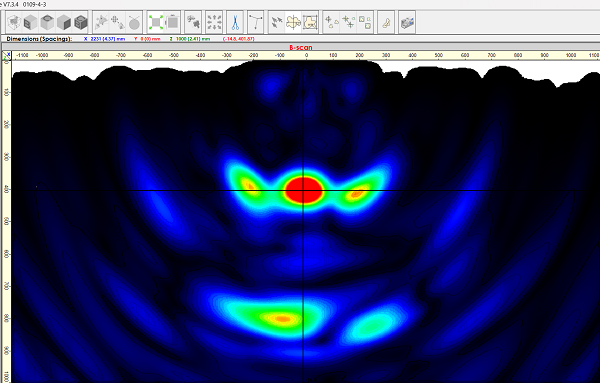

試塊4是之前用單探頭超聲對測自測過的，發現聲速變化，懷疑內部有問題。陣列式超聲測試結果未發現明顯異常，底部反射清晰，誤差很小，變化基本在5mm之內。
試塊5

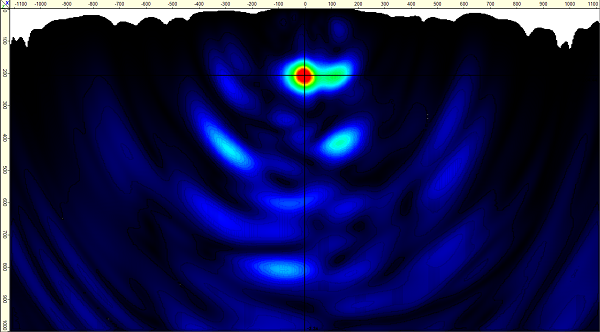

試塊5是另一個場地的構件，橫截面邊長400mm左右，從幾個側面測試的數據，底面反射都很清晰，未發現異常情況。該構件也保存了雷達測試數據，400mm以內也沒有發現異常。試塊4也做了雷達測試，情況與試塊5基本相同，由于尺寸太小，測試距離太短，沒有保存。
