MIRA混凝土超聲波三維成像儀應用于模型試塊
發布時間：2021-09-24 瀏覽次數：3416 來源：歐美大地

圖1 標記測試點

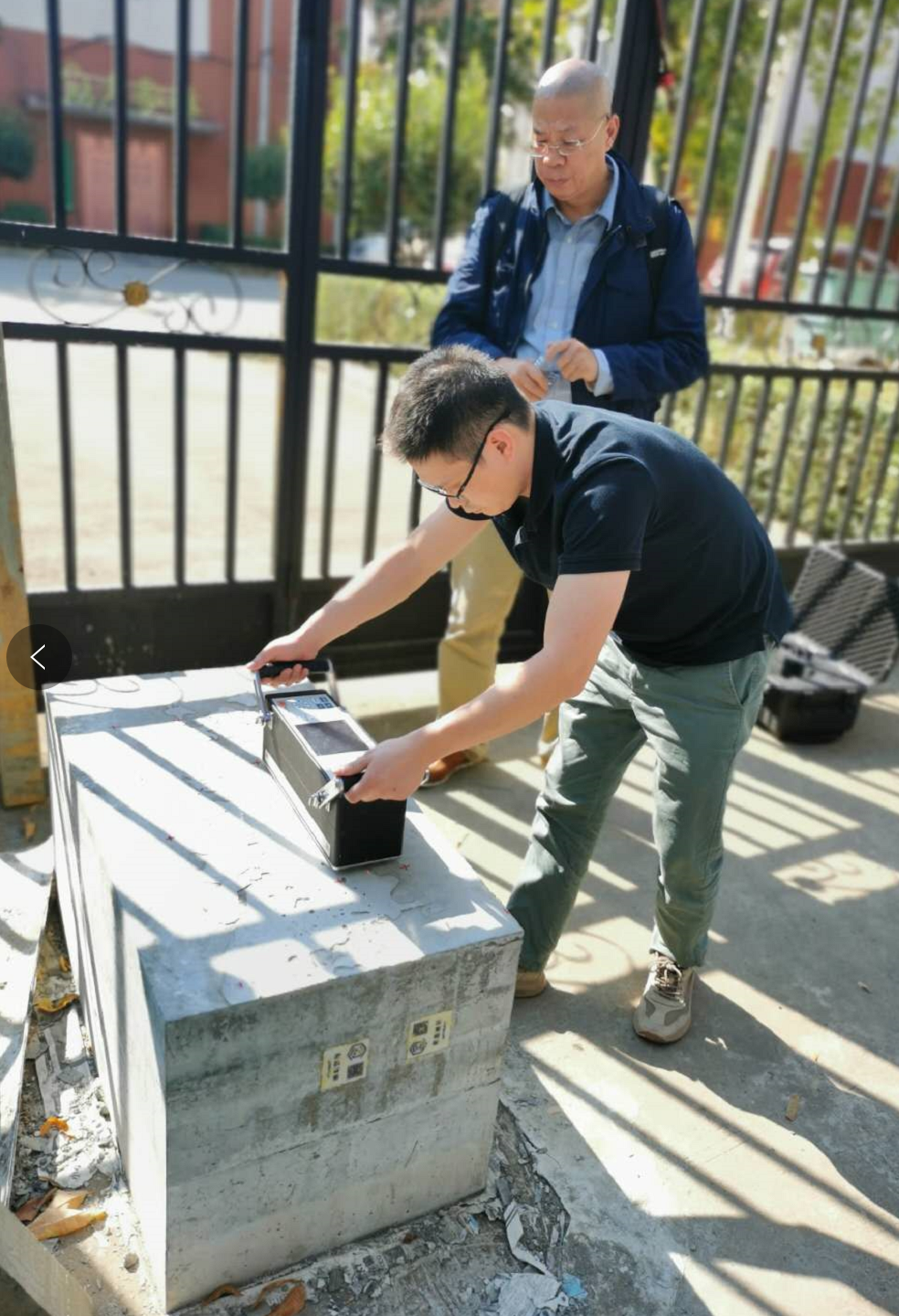

圖2 掃描測試物

該試塊長寬高尺寸為1000mm*600mm*600mm，混凝土澆筑強度等級為C20，分兩層澆筑?；炷练謱訚仓课凰浇孛嫣幏胖昧苏冀孛?/2的土工布。



圖3 底部反射信號



圖4 土工布遮擋區域

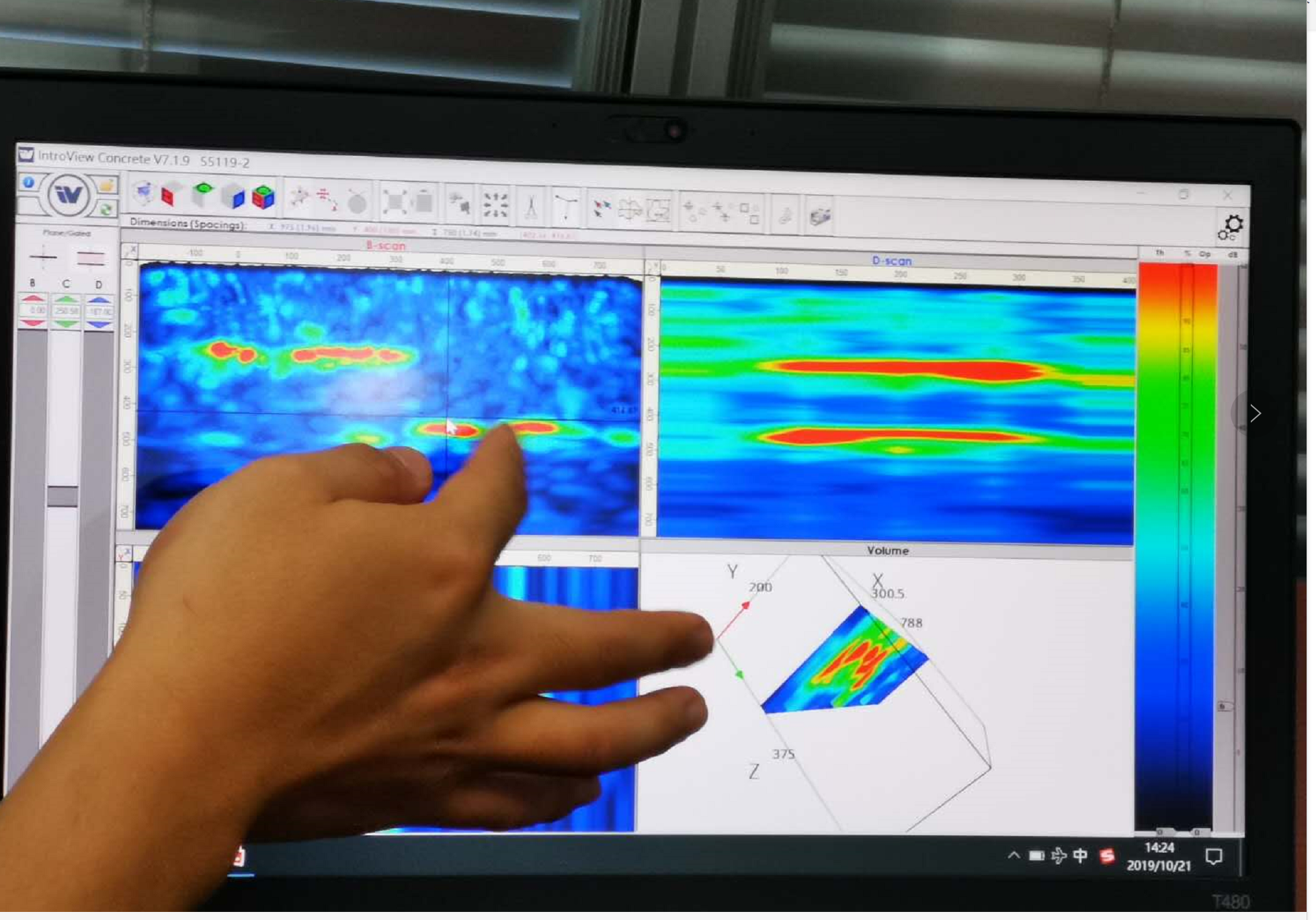

通過導出的效果圖，圖3我們可以發現，底圖反射清晰明顯，并且深度坐標為600mm與實際試塊尺寸一致。

圖4我們可以發現mira可以有效區分土工布與混凝土層的聲阻抗，反射截面與反射深度清晰可見，并且寬度正好為試塊長度的二分之一處。
